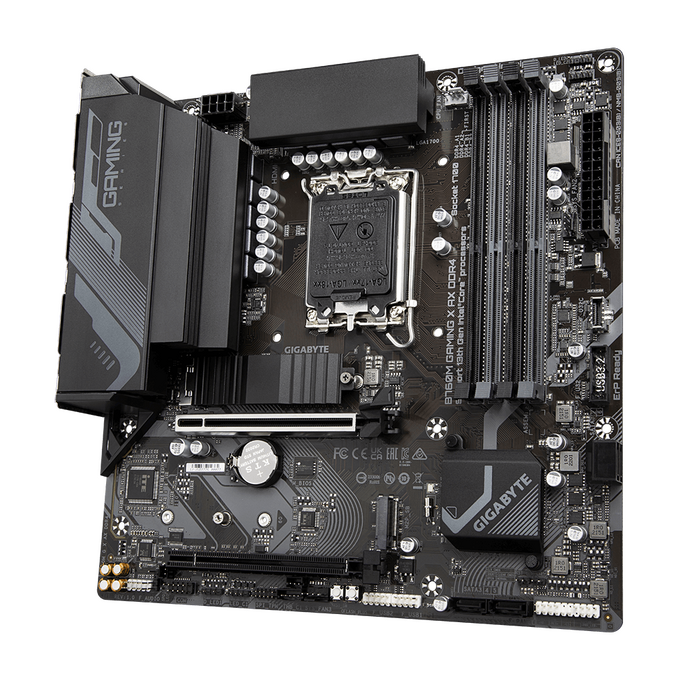

Материнская плата Gigabyte B760M X AX DDR4 Socket 1700, Intel B760, 4xDDR4-3200, HDMI+DP+DP, 1xPCI-Ex16, 2xPCI-Ex1, 4xSATA3(RAID 0/1/5/10)

Общие параметры

Тип

материнская плата

Модель

GIGABYTE B760M GAMING X AX DDR4

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Высота

244 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

4

Форм-фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR4

Количество каналов памяти

2

Максимальный объем памяти

128 ГБ

Максимальная частота памяти (JEDEC / без разгона)

3200 МГц

Частота оперативной памяти в разгоне

3300 МГц, 3333 МГц, 3400 МГц, 3466 МГц, 3600 МГц, 3666 МГц, 3733 МГц, 3800 МГц, 3866 МГц, 4000 МГц, 4133 МГц, 4266 МГц, 4300 МГц, 4400 МГц, 4500 МГц, 4600 МГц, 4700 МГц, 4800 МГц, 4933 МГц, 5000 МГц, 5133 МГц, 5333 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2

(M) 2280 PCIe 4.0 x4, (M) 2280/22110 PCIe 4.0 x4

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

0, 1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

2

Поддержка SLI / CrossFire

нет

Количество карт в SLI / Crossfire

нет

Количество слотов PCI-E x1

нет

Задняя панель

Количество и тип USB на задней панели

USB 2.0 x5, USB 3.2 Gen1 Type A x3

Thunderbolt

нет

Видеовыходы

DisplayPort, HDMI

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S / PDIF)

нет

Другие разъемы на задней панели

SMA (для антенны Wi-Fi) x2

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin), USB 3.2 Gen2 Type-C

Разъем питания процессорного кулера

4-pin

4-Pin PWM коннекторы для вентиляторов

3

4-Pin коннекторы для помпы СЖО

нет

3-Pin коннекторы для вентиляторов

нет

Разъем светодиодов 3-Pin (+5V-D-G)

2

Разъем светодиодов 4-Pin (12V-G-R-B)

2

M.2 ключ E

есть

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Сеть

Скорость сетевого адаптера

2.5 Гбит/с

Чипсет сетевого адаптера

Realtek RTL8125

Встроенный адаптер Wi-Fi

WI-FI 6E (802.11ax)

Контроллер WiFi

AMD RZ608

Bluetooth

Bluetooth 5.2

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Количество фаз питания

10

Пассивное охлаждение

M.2 слот, зона VRM, чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

кнопка Q-Flash Plus, кнопка перезагрузки

Подсветка элементов платы

нет

ПО для синхронизации подсветки

GIGABYTE RGB Fusion

Комплектация

антенна Wi-Fi, документация

Особенности, дополнительно

коннектор COM-порта
