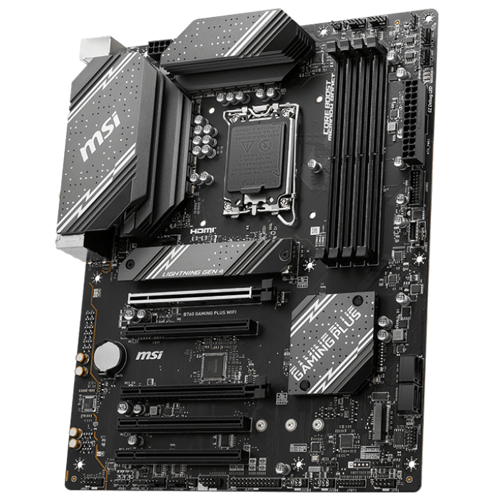

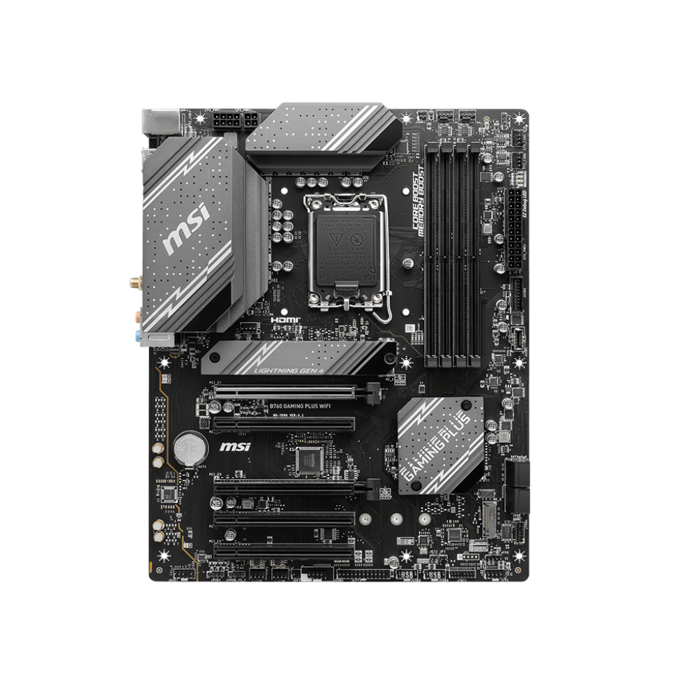

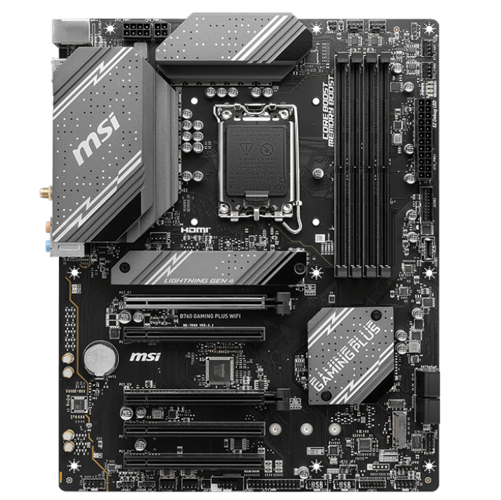

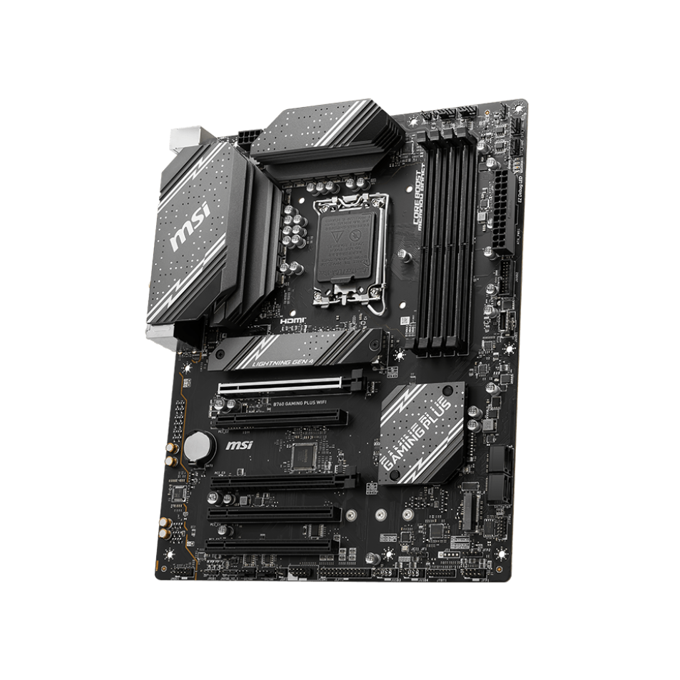

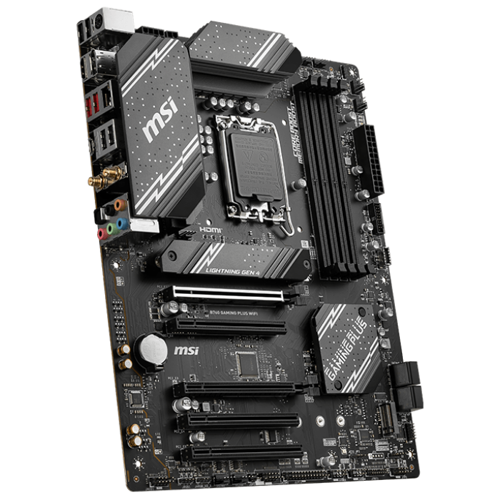

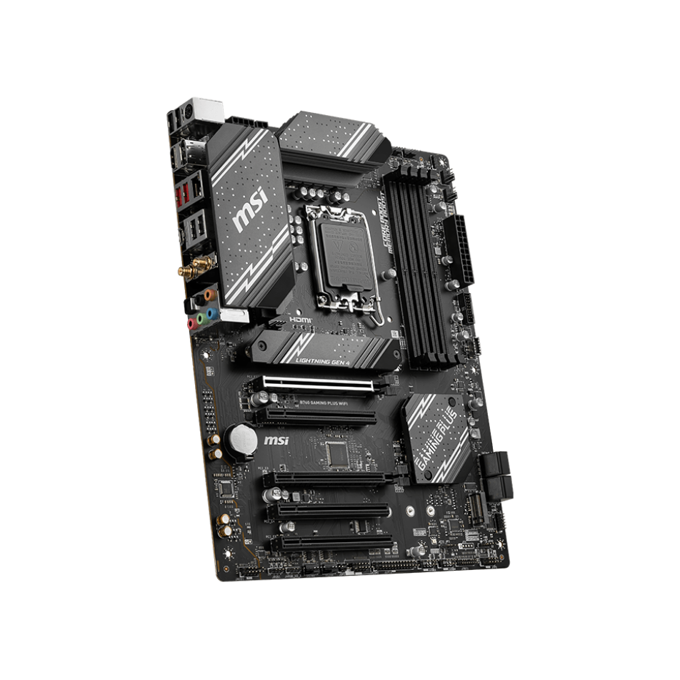

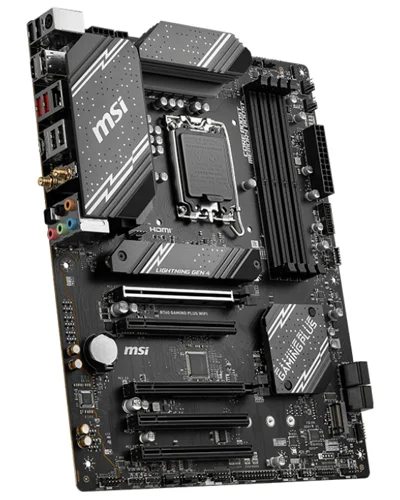

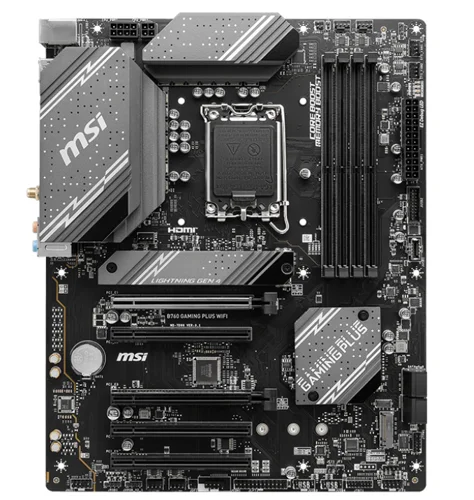

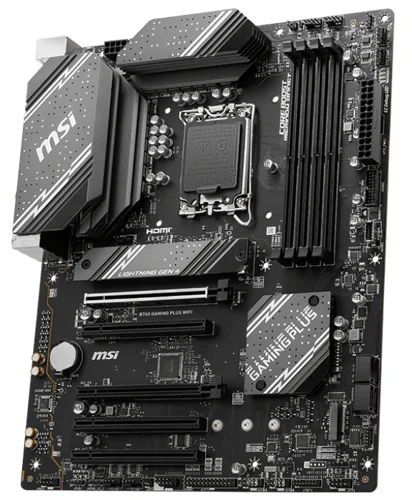

Материнская плата MSI B760 Gaming Plus WiFi

Общие параметры

Тип

материнская плата

Модель

MSI B760 GAMING PLUS WIFI

Форм-фактор и размеры

Форм-фактор

Standard-ATX

Высота

305 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

4

Форм-фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR5

Количество каналов памяти

2

Максимальный объем памяти

192 ГБ

Максимальная частота памяти (JEDEC/без разгона)

5600 МГц

Частота оперативной памяти в разгоне

5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2

(M) 2242/2260/2280 SATA/PCIe 4.0 x4, (M) 2242/2260/2280/22110 PCIe 4.0 x4

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

0, 1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

5

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

нет

Количество слотов PCI-E x1

нет

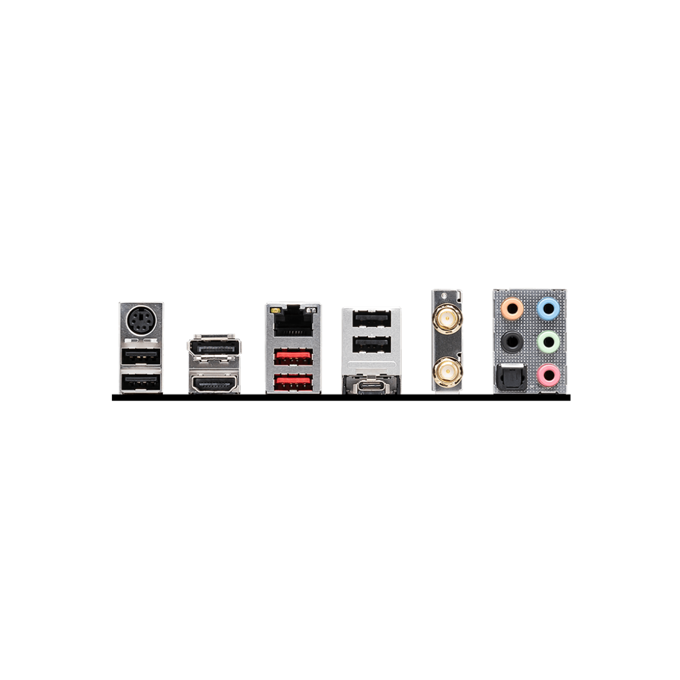

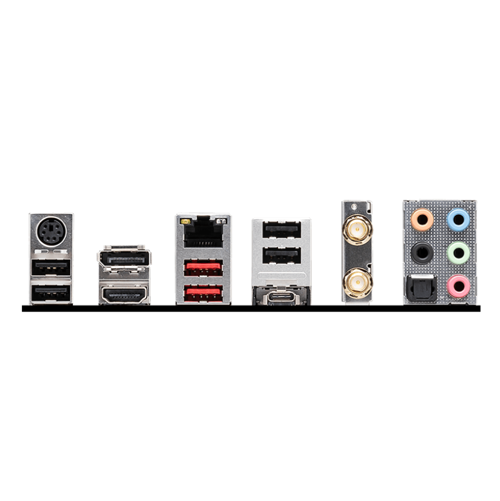

Задняя панель

Количество и тип USB на задней панели

USB 2.0 x4, USB 3.2 Gen2 Type-C, USB 3.2 Gen2 Type A x2

Thunderbolt

нет

Видеовыходы

DisplayPort, HDMI

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

5

Цифровые аудиопорты (S/PDIF)

TOSLINK (S/PDIF оптический)

Другие разъемы на задней панели

PS/2 (комбинированный), SMA (для антенны Wi-Fi) x2

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin), USB 3.2 Gen1 Type-C

Разъем питания процессорного кулера

4-pin

4-Pin PWM коннекторы для вентиляторов

5

4-Pin коннекторы для помпы СЖО

1

3-Pin коннекторы для вентиляторов

нет

Разъем светодиодов 3-Pin (+5V-D-G)

2

Разъем светодиодов 4-Pin (12V-G-R-B)

1

M.2 ключ E

нет

Интерфейс LPT

есть

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Сеть

Скорость сетевого адаптера

2.5 Гбит/с

Чипсет сетевого адаптера

Realtek RTL8125BG

Встроенный адаптер Wi-Fi

WI-FI 6E (802.11ax)

Bluetooth

Bluetooth 5.3

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin + 4-pin

Количество фаз питания

14

Пассивное охлаждение

M.2 слот, зона VRM, чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

нет

Подсветка элементов платы

нет

Комплектация

документация, задняя планка, кабель SATA x2

Особенности, дополнительно

коннектор COM-порта, поддержка TPM 2.0
