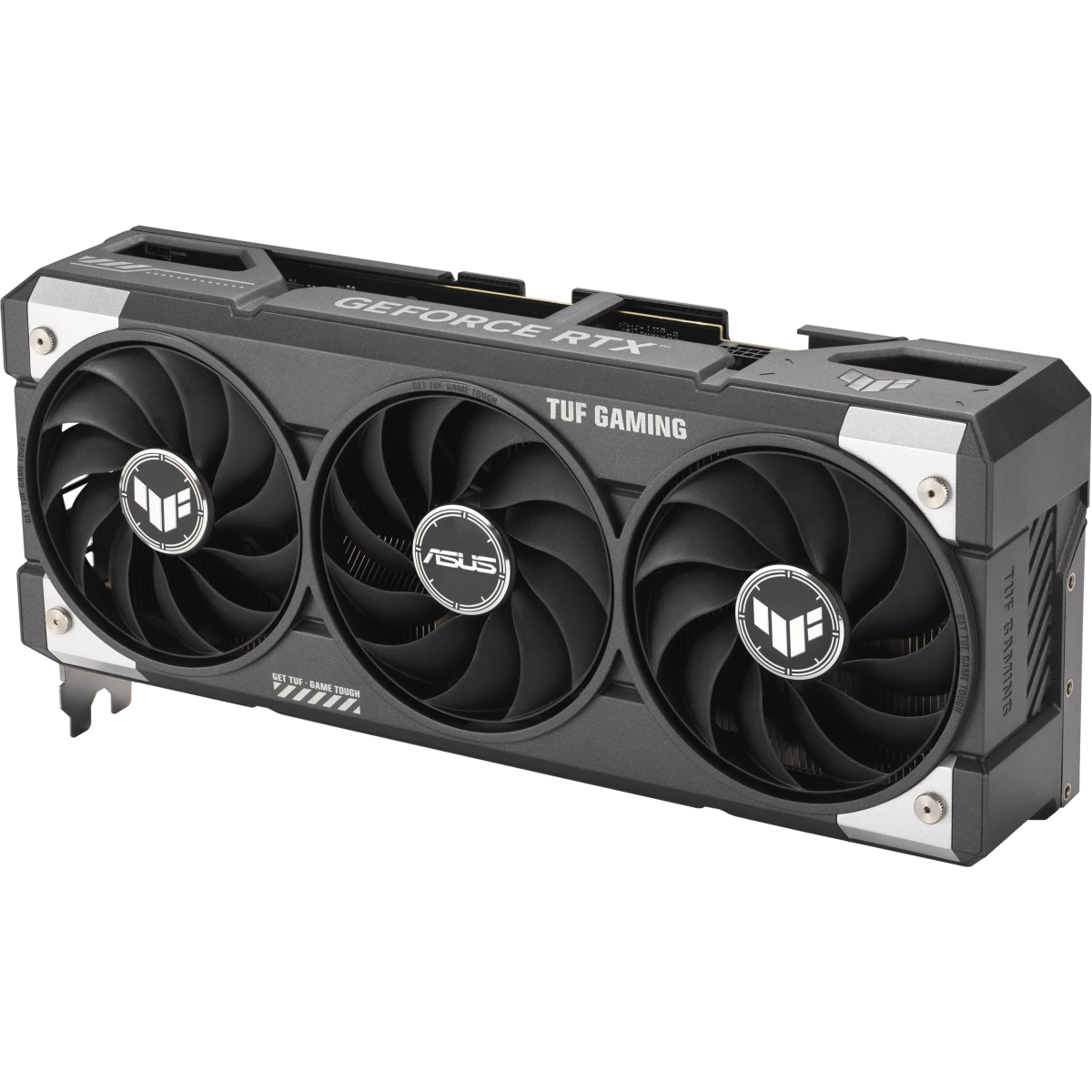

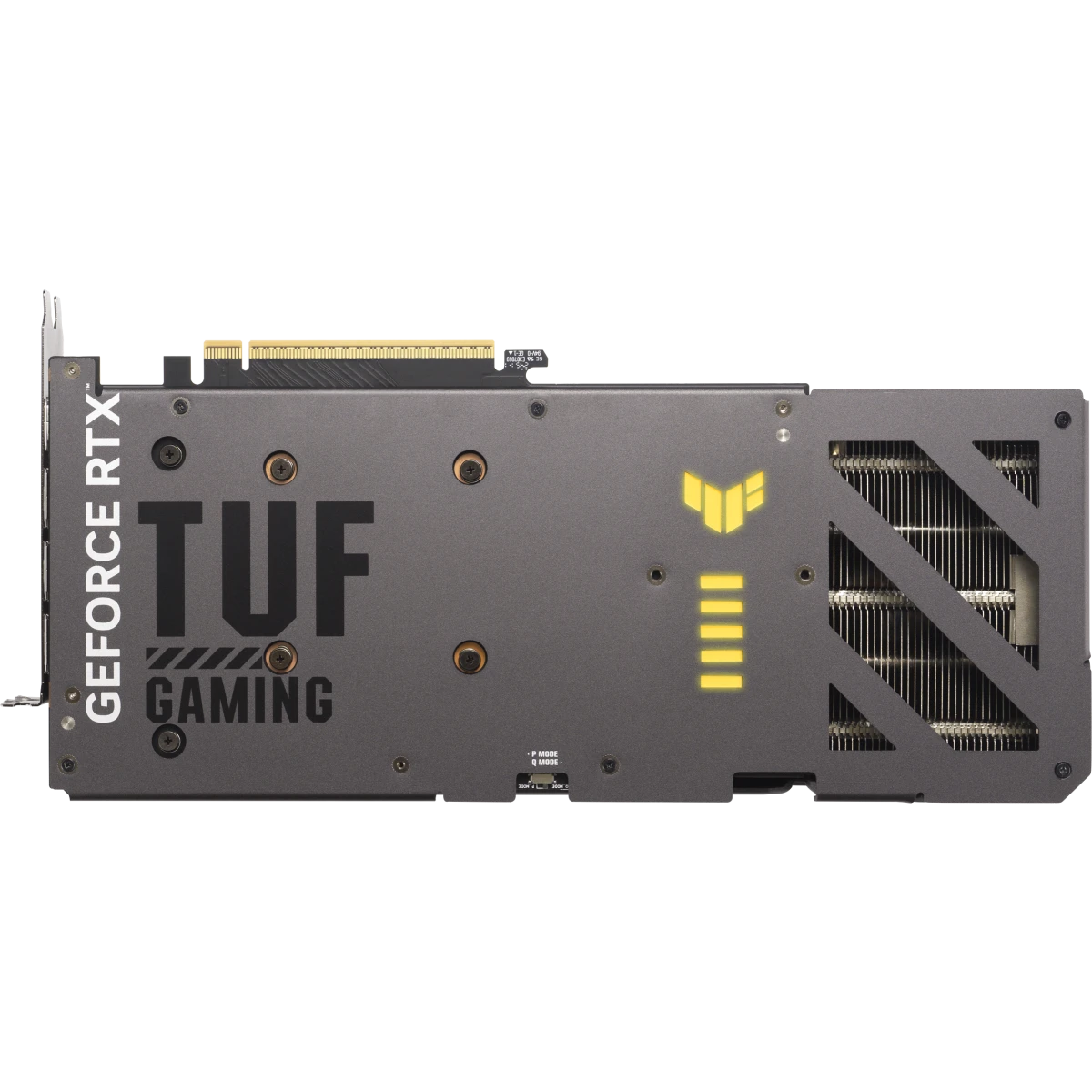

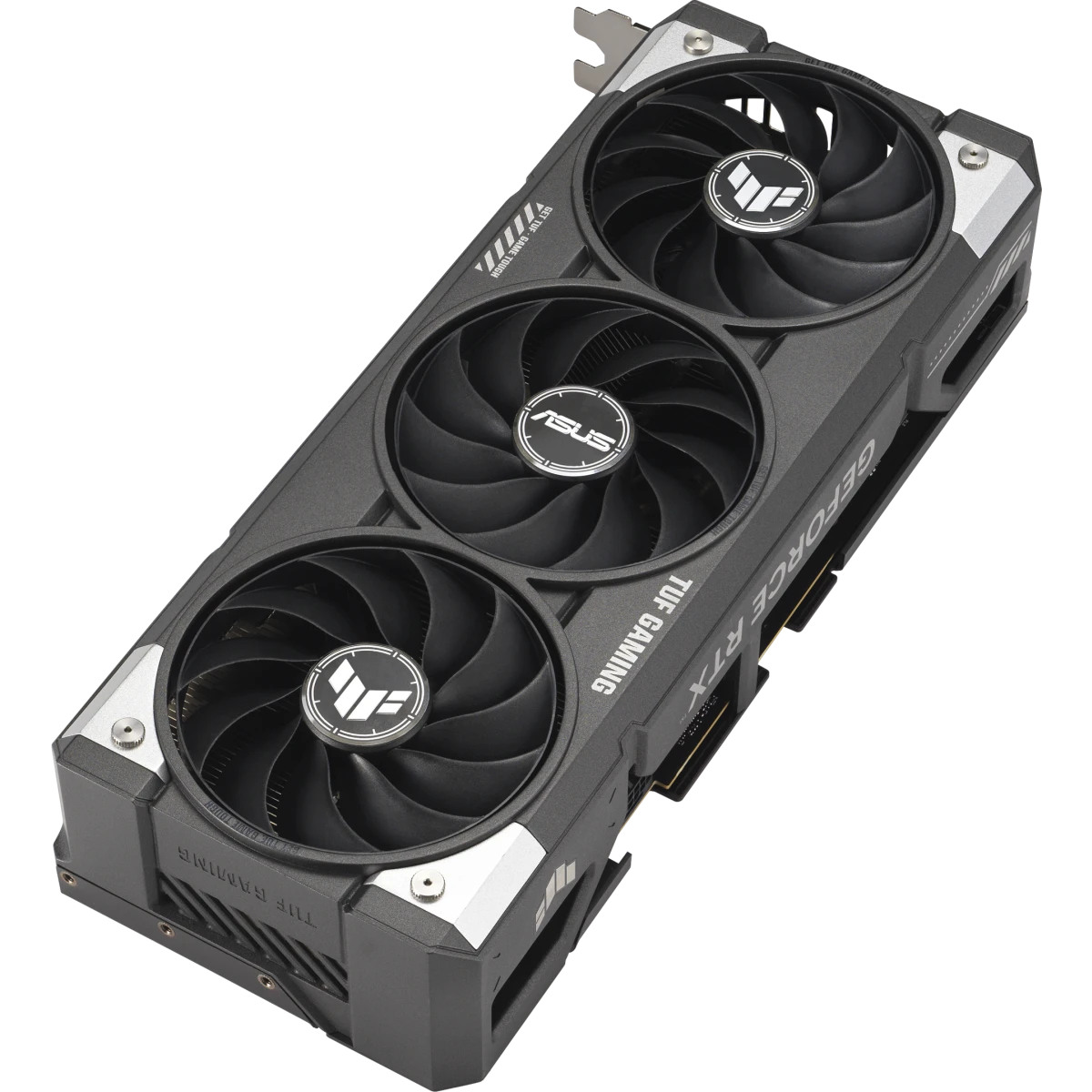

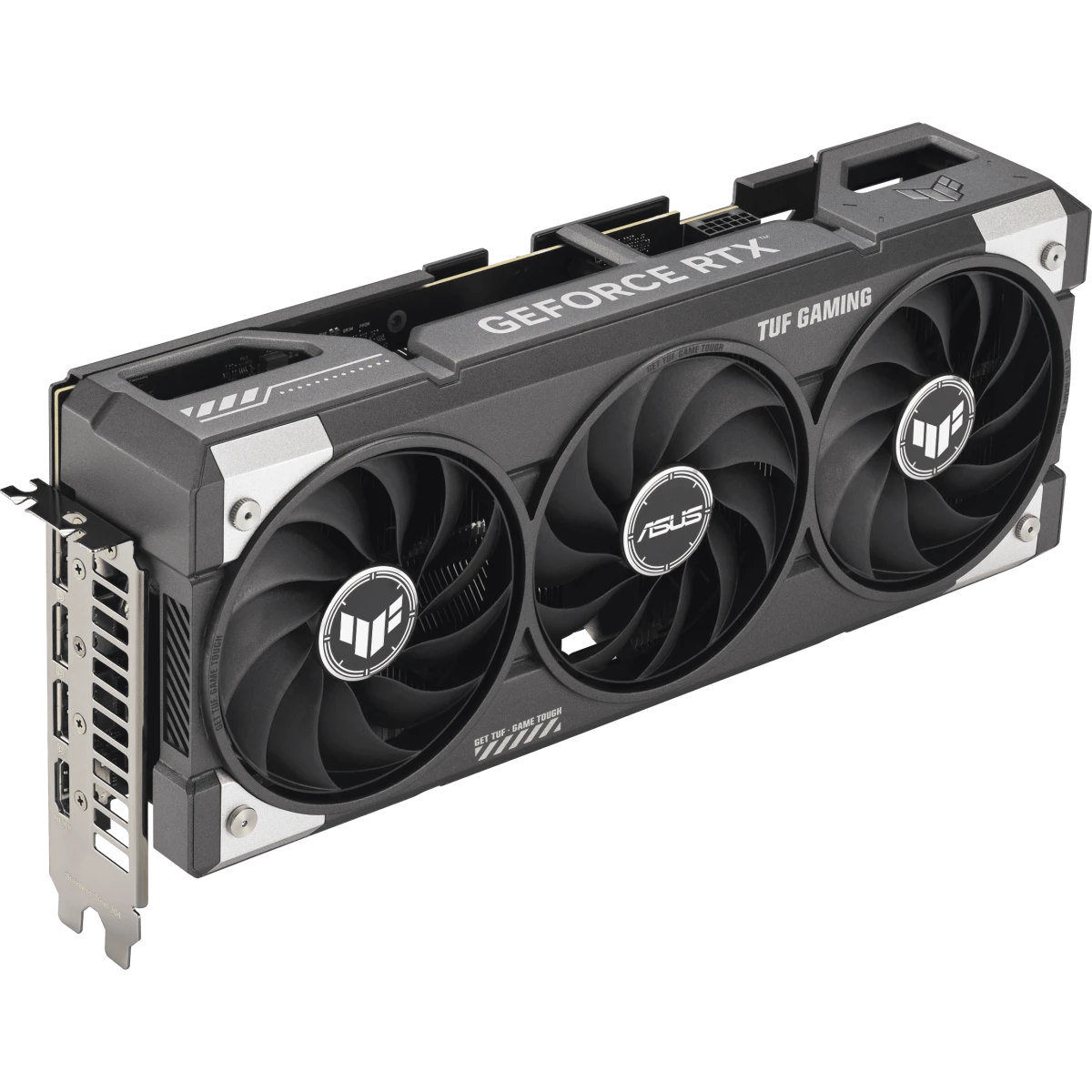

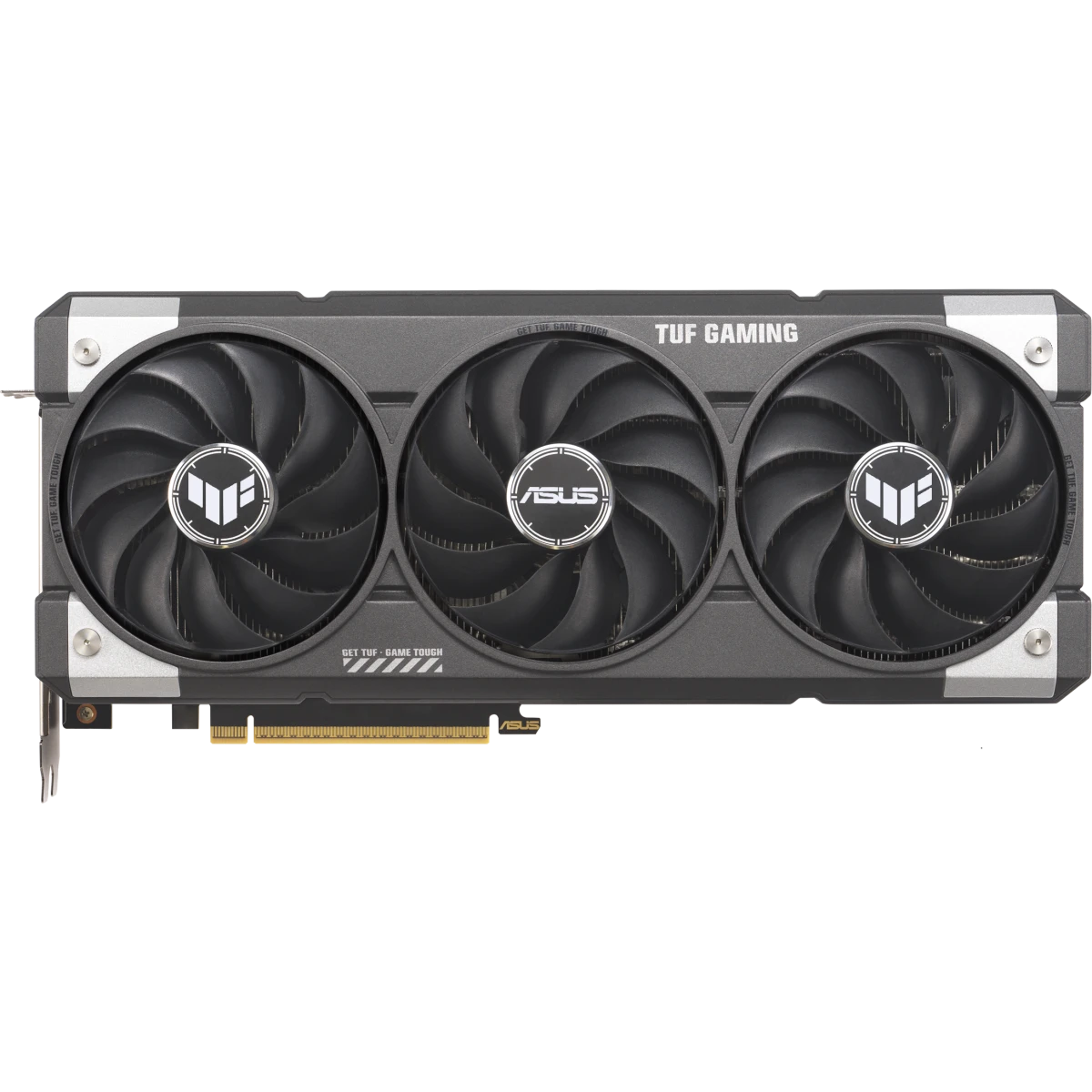

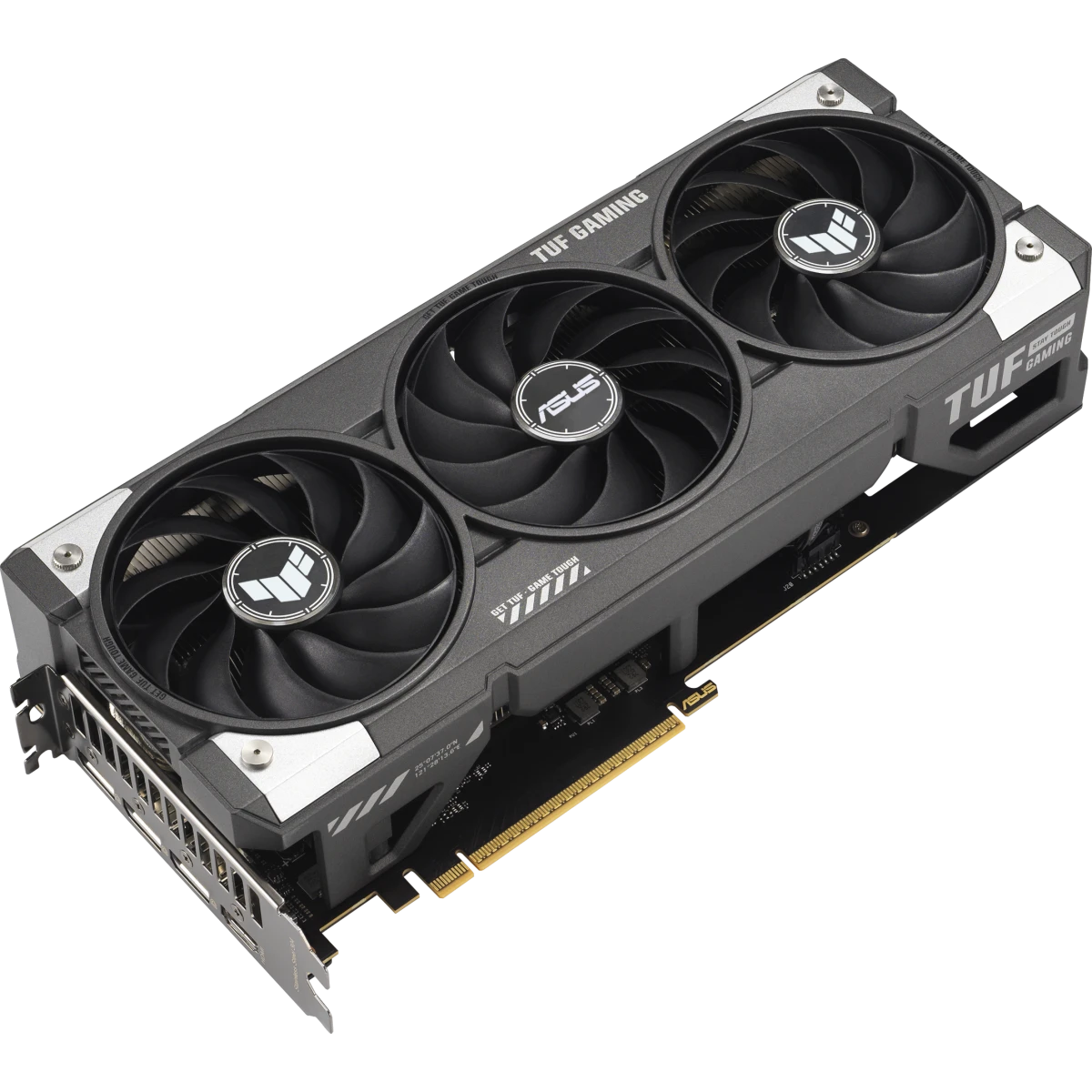

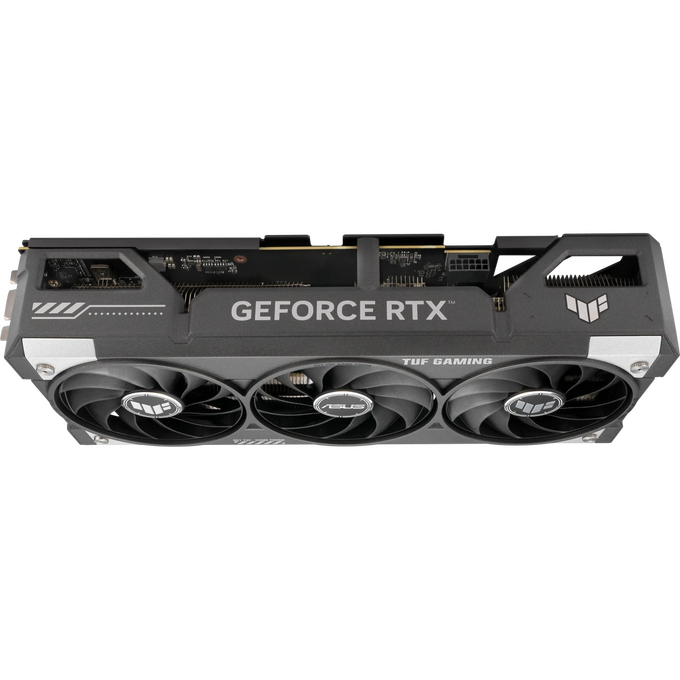

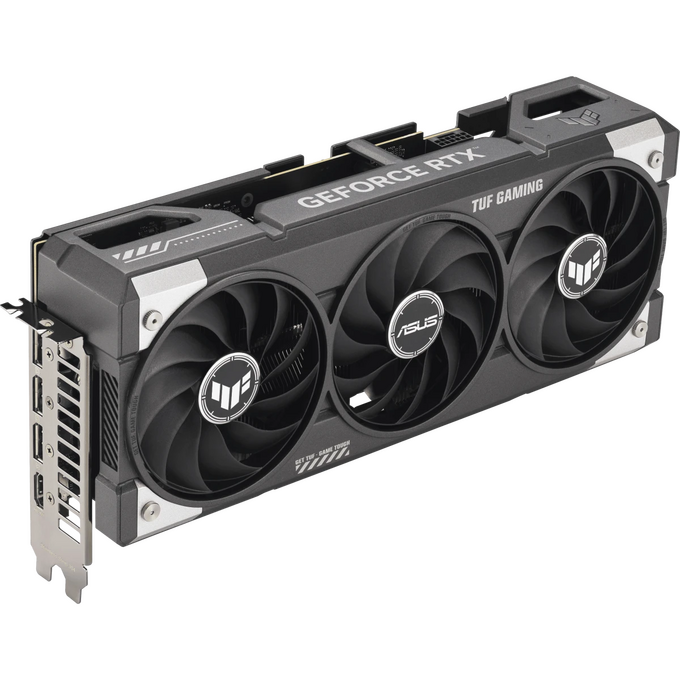

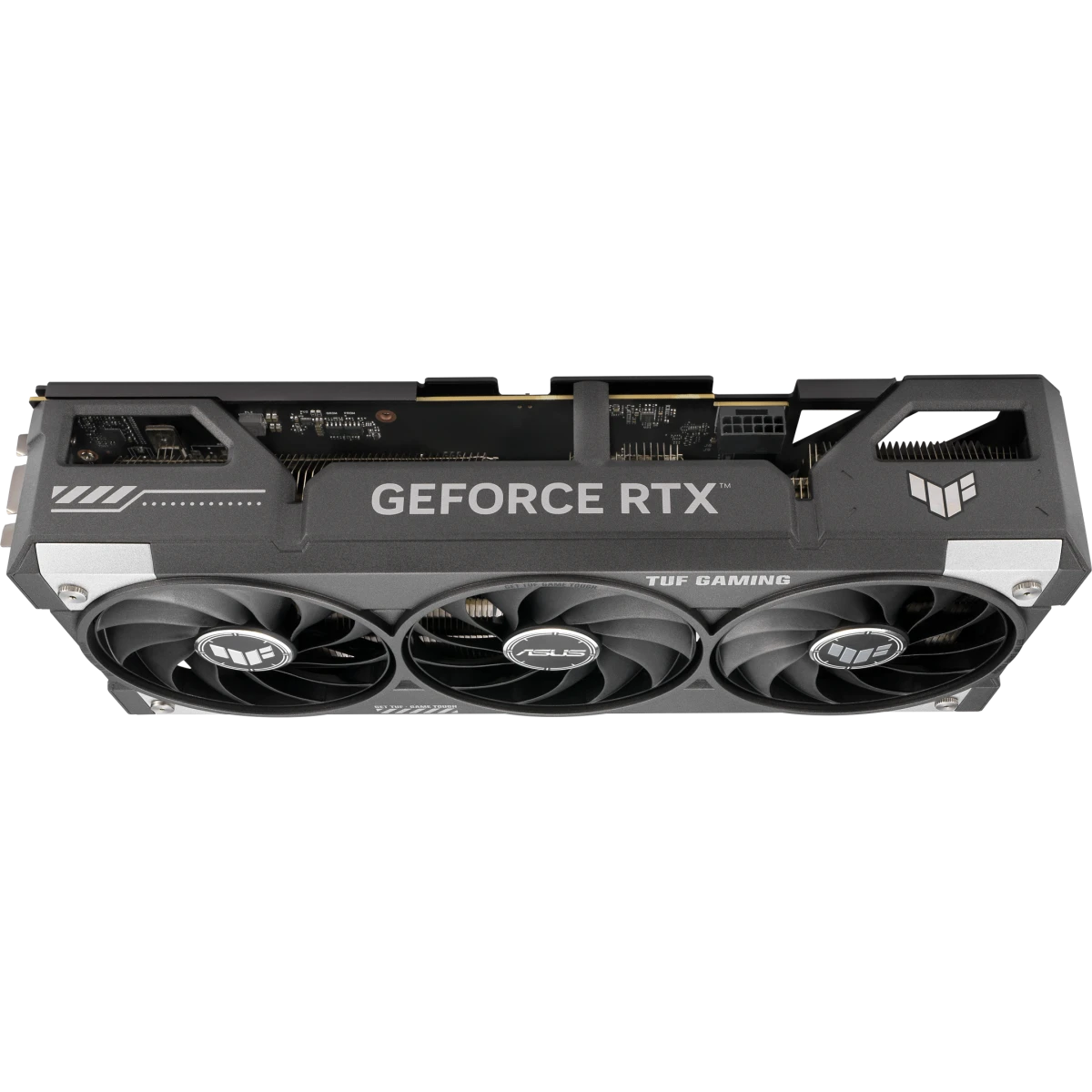

Видеокарта ASUS GeForce RTX 5060TI 8Gb (Tuf-RTX5060TI-O8G-Gaming) DDR7 128 bit 3*DP/HDMI 3Fan RTL

Основные

Производитель

ASUS

Код производителя

TUF-RTX5060TI-O8G-GAMING

Интерфейс

PCI Express 5.0

Производитель видеопроцессора

NVIDIA

Серия

GeForce RTX 5060 Ti

Конструкция

Количество занимаемых слотов

3.1

Система охлаждения

активная

Количество вентиляторов

3

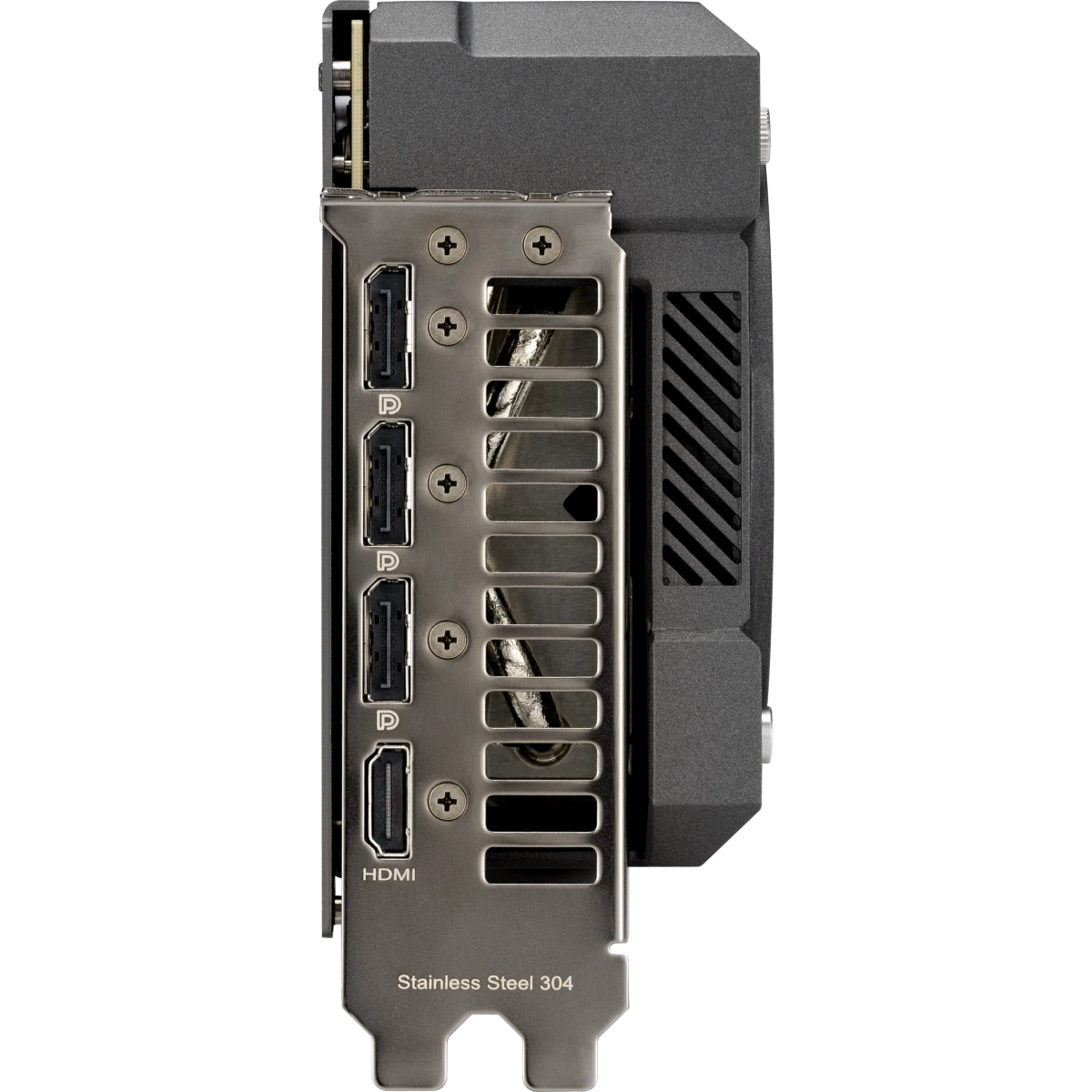

Разъёмы

HDMI, 3 x DisplayPort

Видеопроцессор

Архитектура графического процессора

nVidia Blackwell

Кодовое название графического процессора

GB206

Техпроцесс

5 нм

Частота графического процессора

2407 МГц

Частота графического процессора (Boost)

2662 МГц, стандартная; 2692 МГц, OC Mode

Число универсальных процессоров

4608

Число текстурных блоков

144

Число ядер трассировки лучей

36

Число тензорных ядер

144

OC версия

да

Поддержка SLI/CrossFire

нет

Поддержка DirectX

DirectX 12 Ultimate

Поддержка OpenGL

OpenGL 4.6

Память

Объём памяти

8 Гб

Тип памяти

GDDR7

Шина памяти (разрядность)

128 бит

Пропускная способность

448 ГБ/c

Частота видеопамяти

28000 МГц

Дополнительно

Количество поддерживаемых мониторов

4

Максимальное разрешение

7680x4320

Необходимость дополнительного питания

да

Разъём дополнительного питания

16 pin

Рекомендуемая мощность блока питания

550 Вт

TGP

180 Вт

Подсветка

да

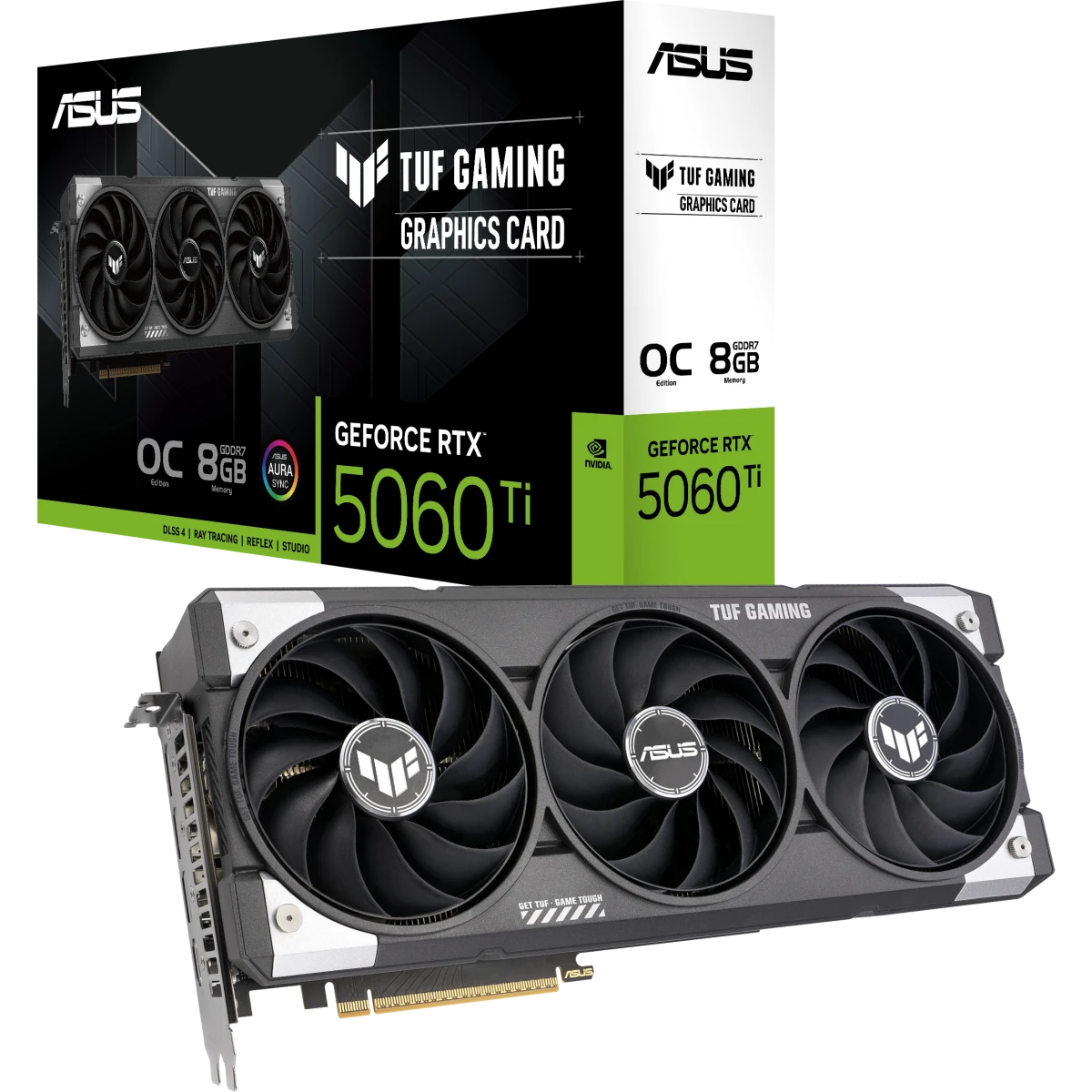

Тип поставки

Retail

Цвета, использованные в оформлении

чёрный

Длина

302 мм

Размеры (ШхВхГ)

302 x 134 x 62 мм
