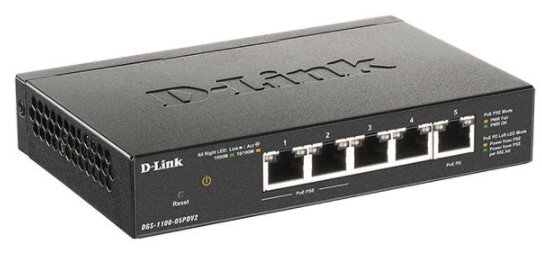

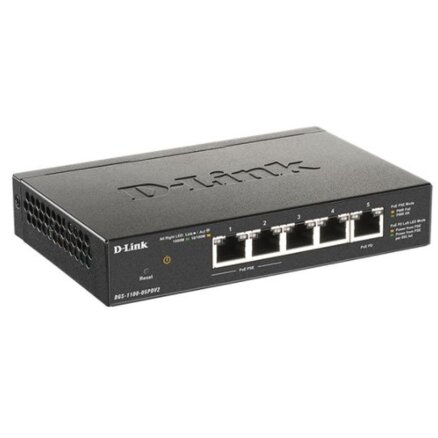

Коммутатор D-Link DGS-1100-05PDV2/A1A, with 4 ports 10/100/1000Base-T and 1 port 10/100/1000Base-T PD (2 PoE ports 802.3af (15,4 W)

Аппаратное обеспечение

Процессор

• 62,5 МГц

Оперативная память

• 48 КБ

Flash-память

• 2 МБ

Интерфейсы

• 5 портов 10/100/1000Base-T (2 порта* с поддержкой PoE, 1 PD-порт с поддержкой питания по PoE)

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• PoE Status (на порт PoE)

• PD Status (на PD-порт)

Кнопки

• Кнопка Reset

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 10 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы МАС-адресов

• 2K записей

Макс. скорость перенаправления 64-байтных пакетов

• 7,44 Mpps

Буфер пакетов

• 128 КБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

VLAN

• VLAN на основе портов

• 802.1Q tagged VLAN

• Auto Surveillance VLAN

• Voice VLAN

• Management VLAN

• Asymmetric VLAN

• Группы VLAN

- Макс. 32 статические группы VLAN

- Макс. VID: 1-4094

Функции уровня 2

• Управление потоком

- 802.3x

- Предотвращение блокировок HOL

• IGMP Snooping

- IGMP v1/v2/v3 awareness Snooping

- Поддержка 128 групп

• Статическое агрегирование: 1 группа, макс. 4 порта на группу

• Loopback Detection

• Диагностика кабеля

• Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

• Зеркалирование портов

- One-to-One

- Many-to-One

• Статистика

- Tx Ok

- Tx Error

- Rx Ok

- Rx Error

Качество обслуживания (QoS)

• 802.1p

• 4 очереди на порт

• Механизм обработки очередей

- Strict Priority

- Weighted Round Robin (WRR)

• DSCP

• Управление полосой пропускания

- На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)

Безопасность

• Статические MAC-адреса: до 32 записей

• Сегментация трафика

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Port Security

Управление

• Web-интерфейс (Поддержка доступа IPv4)

• SNMP v1/v2c

• Утилита D-Link Network Assistant

Технология Green

• Экономия электроэнергии за счет:

- Определения статуса соединения

Стандарты MIB/RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC2236, IGMP Snooping

• RFC1213 MIBII

• RFC1215 MIB Traps Convention

PoE

Стандарт PoE

• IEEE 802.3af

Порты с поддержкой PoE

• Порты 1-2*

Бюджет мощности PoE

• PoE Pass Through:

- 18 Вт при питании 802.3at

- 8 Вт при питании 802.3af

Физические параметры

Размеры (Д x Ш x В)

• 150 x 97 x 28 мм

Вес

• 0,38 кг

Условия эксплуатации

Питание

• Питание только по кабелю Ethernet (PoE) 802.3af/at через порт 5

Макс. потребляемая мощность

• 24,08 Вт (функция PoE включена)

• 3,24 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 1,728 Вт

MTBF (часы)

• 2 357 475

Уровень шума

• 0 дБ

Система вентиляции

• Пассивная

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 0% до 90% без конденсата

• При хранении: от 0% до 95% без конденсата
