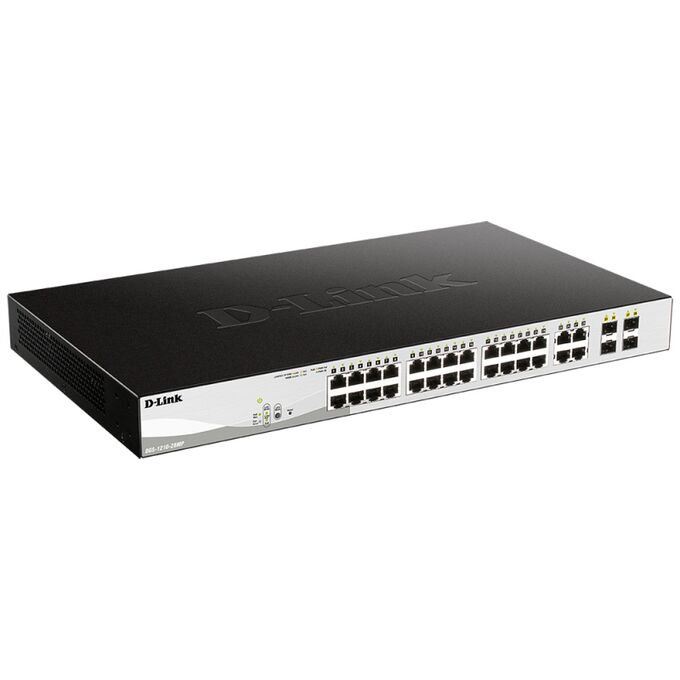

Коммутатор D-Link DGS-1210-28MP/FL1A, with 24 ports 10/100/1000Base-T and 4 combo-ports 100/1000Base-T/SFP (24 PoE ports)

Аппаратное обеспечение

Оперативная память

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

24 порта 10/100/1000Base-T с поддержкой PoE

4 комбо-порта 100/1000Base-T/SFP

Индикаторы

Power

Link/Activity/Speed (на порт)

Power Fail/Power Ok (на порт PoE)

PoE Max

Fan Error

Кнопки

• Кнопка Reset

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

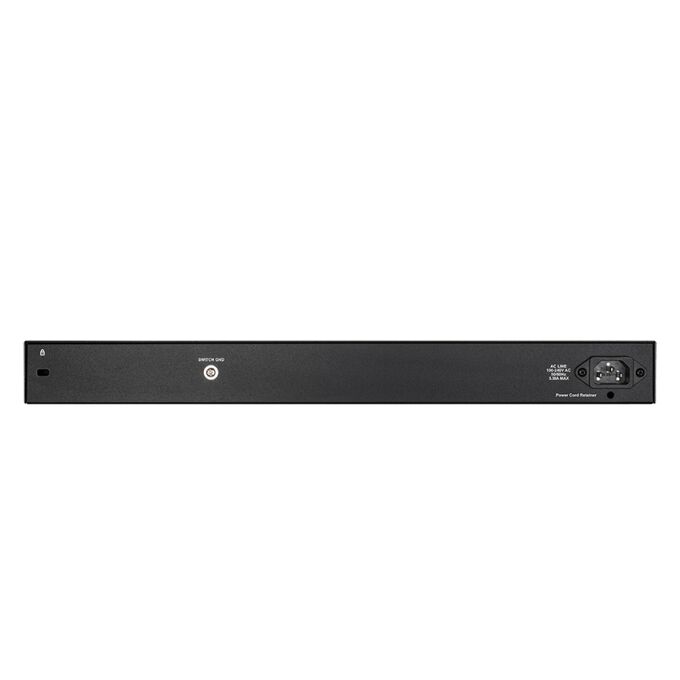

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

IEEE 802.3 10Base-T (медная витая пара)

IEEE 802.3u 100Base-TX (медная витая пара)

IEEE 802.3ab 1000Base-T (медная витая пара)

IEEE 802.3az Energy Efficient Ethernet

Автоматическое согласование скорости и режима дуплекса

Управление потоком IEEE 802.3x

IEEE 802.3z 1000Base-X

Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

Полу-/полный дуплекс для скорости 10/100 Мбит/с

Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы МАС‑адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 41,7 Mpps

Буфер пакетов

• 512 кБ

Jumbo-фрейм

• 10 000 байт

Программное обеспечение

Функции уровня 2

Статические MAC-адреса:

- 256 записей

IGMP Snooping:

- IGMP v1/v2- IGMP v3 awareness- Поддержка 256 групп- Поддержка до 64 статических многоадресных групп- IGMP на VLAN- Поддержка IGMP Snooping Querier

Loopback Detection

802.3ad Link Aggregation:

- Макс. 8 групп на устройство / 8 портов на группу

LLDP

LLDP-MED

Spanning Tree Protocol:

802.1D STP- 802.1w RSTP- 802.1s MSTP

• Управление потоком:

802.3x- Предотвращение блокировок HOL

• Зеркалирование портов:

One-to-One- Many-to-One- Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Фильтрация многоадресных рассылок:

Перенаправление всех незарегистрированных групп- Фильтрация всех незарегистрированных групп

• Настраиваемый интерфейс MDI/MDIX

MLD Snooping:

MLD v1- MLD v2

Поддержка 256 групп

VLAN

802.1Q

Группы VLAN:

- Макс. 256 статических VLAN-групп

ISM VLAN

Диапазон VID: 1-4094

Asymmetric VLAN

Voice VLAN

Auto Surveillance VLAN

Double VLAN (Q-in-Q)

- Q-in-Q на основе порта

Selective Q-in-Q

Качество обслуживания (QoS)

802.1p

8 очередей на порт

Механизмы обработки очередей:

- Strict- Weighted Round Robin (WRR)

Управление полосой пропускания

На основе порта (входящее/исходящее, с минимальным шагом 16 Кбит/с для 10/100/1000 Мбит/с)

QoS на основе:

Очередей приоритетов 802.1p- DSCP- ToS- IP Precedence- Класса трафика IPv6- Номера TCP/UDP-порта- MAC-адреса- Ether type- IP-адреса

Типа протокола

Функции уровня 3

IP-интерфейс

IPv6 Neighbor Discovery (ND)

Списки управления доступом (ACL)

Макс. количество списков доступа: 50

Макс. количество правил для IPv4, MAC и IPv6: 768

Каждое правило может быть привязано к одному порту

ACL на основе:

- Очередей приоритетов 802.1p

VLAN

MAC-адреса- Ether type- IP-адреса- DSCP- Типа протокола- Номера TCP/UDP-порта

Класса IPv6-трафика

Безопасность

Защита от широковещательного/многоадресного/ одноадресного шторма

D-Link Safeguard Engine

Управление доступом 802.1X на основе портов

Привязка IP-MAC-Port (Интеллектуальная привязка)

- Инспектирование ARP-портов

Поддержка DHCP Snooping

Предотвращение атак DoS

Сегментация трафика

SSH v2

Port Security:

Поддержка до 64 MAC-адресов на порт

AAA

Аутентификация 802.1X:

Поддержка локальной базы/ RADIUS‑сервера- Поддержка управления доступом на основе портов

Поддержка EAP, OTP, TLS, TTLS, PEAP

• Поддержка аутентификации MD5

OAM

Диагностика кабеля

Восстановление заводских настроек по умолчанию

Управление

Web-интерфейс

CLI

Telnet-сервер

SSH-сервер

TFTP-клиент

Настройка MDI/MDIX

SNMP:

- Поддержка v1/v2c/v3

SNMP Trap

Резервное копирование/обновление программного обеспечения

Скачивание/загрузка конфигурационного файла

Системный журнал

BootP/DHCP-клиент

SNTP

ICMPv6

IPv4/v6 Dual Stack

Автоматическая настройка DHCP

Настройка времени

- SNTP

RMONv1

Поддержка двух версий ПО

DHCP Relay

- DHCP relay agent/local relay

DHCP relay option 82

Технология Green V3.0

Экономия электроэнергии за счет:

Определения статуса соединения

Использования спящего режима

Выключения портов

Определения длины кабеля

Стандарты MIB/RFC

RFC783, 1350 TFTP

RFC791 IP

RFC768 UDP

RFC793 TCP

RFC792 ICMPv4

RFC2463, 4443 ICMPv6

RFC826 ARP

RFC951, 1542, 2131 BootP/DHCP Client

RFC1213 MIB II

RFC1350 TFTP

RFC1493 Bridge MIB

RFC1769 SNTP

RFC1157, 2570, 2573, 2575, 2576 SNMP MIB

RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB

RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

RFC2674 802.1p MIB

RFC2461, 4861 Neighbor Discovery for IPv6

RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

RFC2464 IPv6 over Ethernet and definition

RFC4291 IPv6 Addressing Architecture

RFC2893, 4213 IPv4/IPv6 dual stack function

RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB

RFC2475, 2598 CoS

RFC3164, 3195 System Log

RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3

Private MIB

PoE

Стандарт PoE

IEEE 802.3af

IEEE 802.3at

Порты с поддержкой РоЕ

• Порты 1-24

Бюджет мощности РоЕ

• 370 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,94 кг
