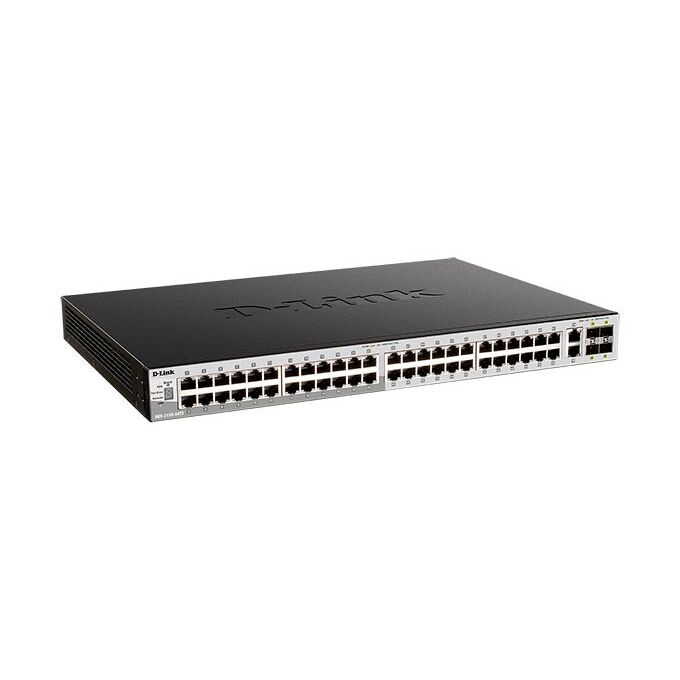

Коммутатор D-Link Proj DGS-3130-54TS/B1A 48x10/100/1000Base-T, 2x10GBase-T и 4x10GBase-X SFP+

Процессор • 1,25 ГГц Оперативная память • 2 ГБ Flash-память • 256 МБ Интерфейсы • 48 портов 10/100/1000Base-T • 2 порта 10GBase-T • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 • Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band) • Порт USB 2.0 тип A Индикаторы • Power • Link/Activity/Speed (на порт) • Console • USB • RPS • Fan Error • Stack ID • MGMT Разъем питания • Разъем для подключения питания (переменный ток) • Разъем для подключения резервного источника питания DPS-500A1 Функционал Стандарты и функции • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3an 10GBase-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy-Efficient Ethernet (EEE) • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах Производительность Коммутационная матрица • 216 Гбит/с Метод коммутации • Store-and-forward Макс. скорость перенаправления 64-байтных пакетов • 161 Mpps Размер таблицы MAC-адресов • 16K записей Буфер пакетов • 4 МБ Jumbo-фрейм • 9 216 байт Программное обеспечение Стекирование • Виртуальное стекирование - D-Link Single IP Management - До 32 устройств в виртуальном стеке • Физическое стекирование2 - Полоса пропускания: до 80 Гбит/с - До 9 устройств в стеке2 - Кольцевая/линейная топология Функции 2 уровня • Таблица MAC-адресов: до 16K записей • Управление потоком - 802.3x - Предотвращение блокировок HOL • Link Aggregation - 802.1AX - 802.3ad - Макс. 32 группы на устройство/8 портов на группу • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Фильтрация BPDU - Root Guard (Restriction) • Loopback Detection • Зеркалирование портов - One-to-One - Many-to-One - Поддержка зеркалирования для входящего/исходящего трафика - RSPAN • ERPS (Ethernet Ring Protection Switching) - Топология single/multiple ring Многоадресная рассылка 2 уровня • IGMP Snooping - IGMP v1/v2/v3 - Поддержка до 1024 групп - IGMP Snooping Fast Leave на основе порта - Поддержка 128 статических многоадресных групп - IGMP Snooping на VLAN - IGMP Snooping Querier - Data Driven Learning - Аутентификация IGMP - IGMP Accounting - Report suppression • MLD Snooping - MLD v1/v2 - Поддержка до 1024 групп - MLD Snooping Fast Leave на основе порта - Поддержка 64 статических многоадресных групп - MLD Snooping на VLAN - MLD Snooping Querier - MLD Proxy Reporting VLAN • Группы VLAN: макс. 4K VLAN-групп • GVRP: макс. 4K динамических VLAN-групп • 802.1Q • VLAN на основе портов • 802.1v VLAN на основе протоколов • Voice VLAN • VLAN на основе MAC-адресов • VLAN Translation • ISM VLAN • Asymmetric VLAN • Private VLAN • VLAN Trunking • Double VLAN (Q-in-Q) - Q-in-Q на основе портов - Selective Q-in-Q Качество обслуживания (QoS) • 802.1p • 8 очередей на порт • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) - Strict + WRR • Поддержка следующих действий для потоков - Метка приоритета 802.1p - Метка ToS/DSCP - Управление полосой пропускания • CoS на основе: - Порта коммутатора - VLAN ID - Очередей приоритетов 802.1p - MAC-адреса - IPv4-адреса - DSCP - Типа протокола - Порта TCP/UDP - Содержимого пакета, определяемого пользователем3 - IPv6-адреса - Класса IPv6-трафика - Метки потока IPv6 • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с) - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с) • Три цвета маркировки • - CIR/PIR мин. шаг 8 Кбит/с - trTCM, CBS/PBS - srTCM, CBS/EBS • Управление перегрузками - Weighted Random Early Detection (WRED) Списки управления доступом (ACL) • ACL на основе: - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - IPv4-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем3 - IPv6-адреса - Метки потока IPv6 - Класса IPv6-трафика • Макс. кол-во записей ACL: - Входящих: 2048 - Исходящих: 512 • ACL по расписанию • Фильтрация интерфейса CPU Безопасность • SSH v2 • SSL v1/v2/v3 • Port Security: до 64 MAC-адресов на порт • IP-MAC Port Binding • DHCP Snooping • Поддержка до 500 записей привязки • Защита от широковещательного/многоадресного/одноадресного шторма • Сегментация трафика • D-Link Safeguard Engine • Фильтрация NetBIOS/NetBEUI • IPv6 ND Snooping • Функция DHCP Server Screening • Предотвращение атак ARP Spoofing - Макс. количество записей: 64 • Предотвращение атак DoS • Защита от атак BPDU • Проверка ARP-пакетов • Проверка IP-пакетов AAA • Аутентификация 802.1X: - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Управление доступом на основе Web (WAC): - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Управление доступом на основе MAC-адресов (MAC): - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Authentication Database Failover • Guest VLAN • Microsoft® NAP - Поддержка 802.1X NAP - Поддержка DHCP NAP • RADIUS Accounting • Аутентификация на основе RADIUS и TACACS+ • Учетные записи с 4 уровнями прав доступа Технология Green • Экономия электроэнергии за счет: - Определения статуса соединения - Определения длины кабеля (только для рев. A1) - Выключения индикаторов - Выключения портов - Использования спящего режима OAM • 802.3ah Ethernet Link OAM • D-Link Unidirectional Link Detection (DULD) • Dying Gasp • 802.1ag Connectivity Fault Management (CFM) • Y.1731 OAM • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring) Управление • Web-интерфейс • Интерфейс командной строки (CLI) • Telnet-сервер • Telnet-клиент • TFTP-клиент • DNS-клиент • Защищенный FTP-сервер • ZModem • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • sFlow • RMON v1: поддержка 1,2, 3, 9 групп • RMON v2: поддержка группы ProbeConfig • LLDP • BootP/DHCP-клиент • DHCP Auto-configuration • DHCP Relay • DHCP Client option 12 • DHCP Relay Option 18, 37, 82 • Файловая система Flash • PPPoE Circuit-ID insertion • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • Мониторинг CPU • Команды отладки • SNTP • Восстановление пароля • Шифрование пароля • Trusted Host • Поддержка Microsoft® NLB (Network Load Balancing) • ICMP v6 • DHCP-сервер Функции 3 уровня • Интерфейс IP: макс. 128 интерфейсов • ARP Proxy • IPv6 Neighbour Discovery (ND) Маршрутизация 3 уровня • Статическая маршрутизация - Макс. кол-во записей IPv4: 512 - Макс. кол-во записей IPv6: 256 • RIP v1/v2/ng • OSPFv2/v3 • VRRP • VRRPv32 • Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv62 • Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv62 Многоадресная рассылка 3 уровня • IGMP v1/v2/v3 • PIM-SM • Фильтрация IGMP - На основе порта - На основе VLAN Стандарты MIB • RFC 1213 MIB II • RFC 4188 Bridge MIB • RFC 1157, 2571-2576 SNMP MIB • RFC 1907 SNMPv2 MIB • RFC 1757, 2819 RMON MIB • RFC 2021 RMONv2 MIB • RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC 2674 802.1p MIB • RFC 2233, 2863 IF MIB • RFC 2618 RADIUS Authentication Client MIB • RFC 2620 RADIUS Accounting Client MIB • RFC 2925 PING & TRACEROUTE MIB • RFC 2674, 4363 802.1p MIB • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure • RFC 1215 MIB Traps Convention • RFC 1212 Concise MIB Definitions • RFC 1215 MIB Traps Convention • RFC 1157, 2571-2576 SNMP MIB • RFC 4022 MIB for TCP • RFC 4113 MIB for UDP • RFC 4293 IPv6 SNMP Mgmt Interface MIB • RFC 2737 Entity MIB (version 2) Стандарты RFC • RFC 768 UDP • RFC 791 IP • RFC 792, 2463, 4443 ICMP • RFC 793 TCP • RFC 826 ARP • RFC 3513, 4291, IPv6 Addressing Architecture • RFC 2893, 4213 IPv4/IPv6 dual stack function • RFC 2463, 4443 ICMPv6 • RFC 2462, 4862 IPv6 Stateless Address Auto Configuration • RFC 2464 IPv6 Ethernet and definition • RFC 1981 Path MTU Discovery for IPv6 • RFC 2460 IPv6 • RFC 2461, 4861 Neighbor Discovery for IPv6 • RFC 783 TFTP • RFC 2068 HTTP • RFC 1492 TACACS • RFC 2866 RADIUS Accounting • RFC 2474, 3260 DiffServ • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC 2571, 2572, 2573, 2574, SNMP • IPv6 Ready Logo Phase 2 • RFC 854 Telnet • RFC 951, 1542 BootP Физические параметры Размеры (Д x Ш x В) • 440 x 310 x 44 мм Вес • 4,2 кг Условия эксплуатации Питание на входе • От 100 до 240 В переменного тока, 50-60 Гц Макс. потребляемая мощность • 46,19 Вт Потребляемая мощность в режиме ожидания • 25,67 Вт Тепловыделение • 157,6 БТЕ/час MTBF (часы) • 273 037 Уровень шума • При высокой скорости вентилятора: 48,6 дБ • При низкой скорости вентилятора: 36,7 дБ Защита от статического электричества • Поддержка защиты от статического электричества до 6 кВ на медных гигабитных портах (стандарт IEC61000-4-5) Система вентиляции • 2 вентилятора Температура • Рабочая: от 0 до 50 °C • Хранения: от -40 до 70 °C Влажность • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата Комплект поставки • Коммутатор DGS-3130-54TS • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке
