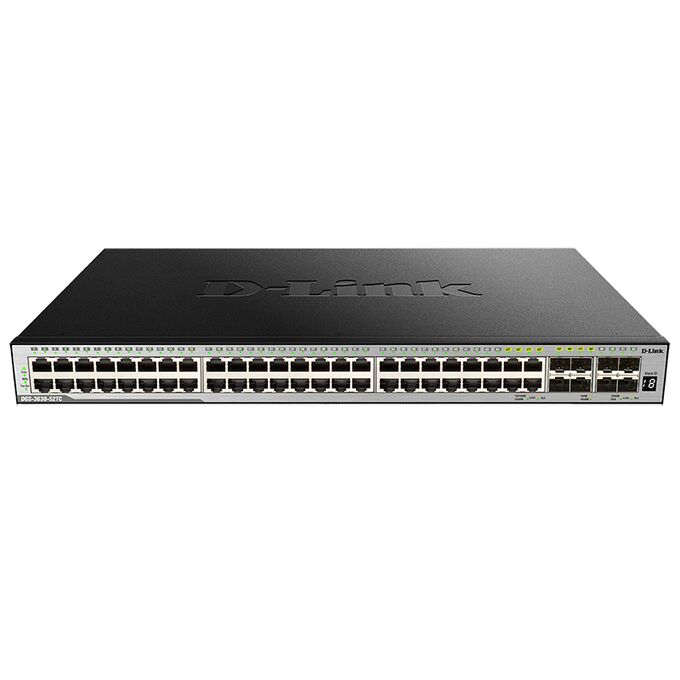

Коммутатор DGS-3630-52TC/A2ASI управляемый с 44 портами 10/100/1000Base-T, 4 комбопортами 100/1000Base-T/SFP
Описание
Управляемый стекируемый коммутатор третьего уровня DGS-3630-52TC предназначен для сетей крупных предприятий, малого и среднего бизнеса, а также для интернет-провайдеров. Он обеспечивает высокую производительность, гибкость управления, отказоустойчивость и расширенные функции ПО. Коммутатор оснащен 44 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP, 4 портами 10GBase-X SFP+, поддерживает функции безопасности и расширенные настройки Quality of Service (QoS) для оптимальной работы на уровне ядра, распределения или доступа. Высокая плотность портов, возможность стекирования и простое управление позволяют использовать DGS-3630-52TC для решения различных задач. Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.
Аппаратное обеспечение
Процессор
• BCM56342 (1 ГГц)
Оперативная память
• 1 ГБ
Flash-память
• 1 ГБ
Интерфейсы
44 порта 10/100/1000Base-T
4 комбо-порта 10/100/1000Base-T/SFP
4 порта 10GBase-X SFP+

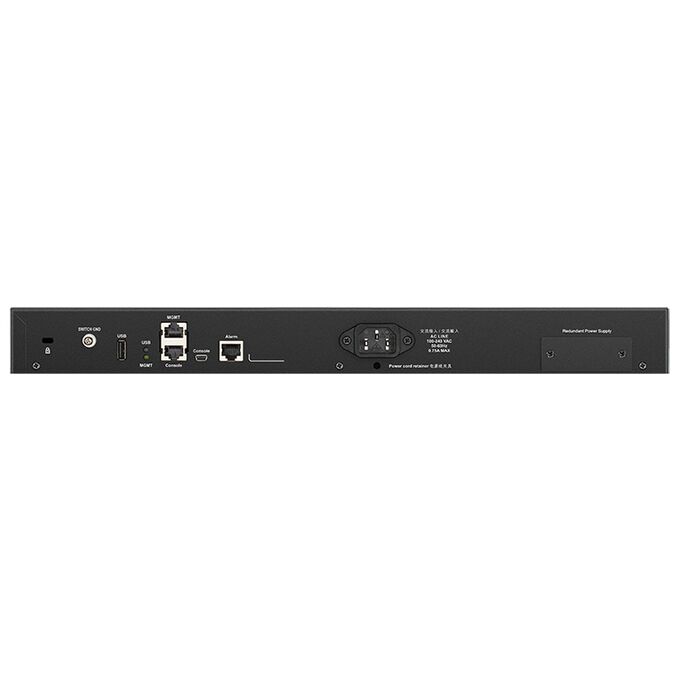

Консольный порт с разъемом RJ-45
Консольный порт Mini-USB
Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)
Сигнальный порт с разъемом RJ-45
Порт USB 2.0 тип A
Индикаторы
Power
Link/Activity/Speed (на порт)
Console
MGMT
USB
RPS
Fan Error
Stack ID
Разъем питания
Разъем для подключения питания (переменный ток)
Разъем для подключения резервного источника питания1
Функционал
Стандарты и функции
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
IEEE 802.3ae 10GBase-X
Управление потоком IEEE 802.3x в режиме полного дуплекса
Автоматическое определение MDI/MDIX
Производительность
Коммутационная матрица
• 176 Гбит/с
Метод коммутации
• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов
• 130,95 Mpps
Размер таблицы MAC-адресов
• 68K записей2
Размер таблицы маршрутизации IPv4
• 16K записей
Размер таблицы маршрутизации IPv6
• 7K записей
Размер таблицы коммутации L 3 IPv 4
• 32K записей2
Размер таблицы коммутации L 3 IPv 6
• 16K записей2
Буфер пакетов
• 4 МБ
Jumbo-фрейм
• 12 КБ
Программное обеспечение Standard Image (SI)
Стекирование
Физическое стекирование
Полоса пропускания: до 80 Гбит/с
До 9 устройств в стеке
Кольцевая/линейная топология
• Виртуальное стекирование
D-Link Single IP Management
До 32 устройств в виртуальном стеке
Полоса пропускания: до 20 Гбит/с
Функции 2 уровня
Таблица MAC-адресов: до 68K записей2
Управление потоком
802.3x в режиме полного дуплекса
Предотвращение блокировок HOL
• Spanning Tree Protocol
802.1D STP
802.1w RSTP
802.1s MSTP
Root Guard (Restriction)
Loop Guard
• Link Aggregation
802.1AX
802.3ad
Макс. 32 группы на устройство/8 портов на группу
• ERPS (Ethernet Ring Protection Switching) version 2
Зеркалирование портов
One-to-One
Many-to-One
Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
Поддержка 4 групп зеркалирования
• Зеркалирование потоков
Поддержка зеркалирования для входящего трафика
• Зеркалирование VLAN
RSPAN
L2 Protocol Tunneling (L2PT)
Multi-Chassis Link Aggregation Group (MLAG)3
VLAN
802.1Q
802.1v VLAN на основе протоколов
Double VLAN (Q-in-Q)
- Q-in-Q на основе портов
Selective Q-in-Q
VLAN на основе портов
VLAN на основе MAC-адресов
VLAN на основе подсетей
Private VLAN
Группы VLAN
- Макс. 4K VLAN-групп
Макс. VID: 4094
ISM VLAN для IPv4/IPv6 (Multicast VLAN)
Voice VLAN
Auto Surveillance VLAN
VLAN Trunking
GVRP: до 4K динамических VLAN-групп
Asymmetric VLAN
Многоадресная рассылка 2 уровня
MLD Snooping
MLD v1/v2
Поддержка до 4K групп2
MLD Snooping Fast Leave на основе узла
Поддержка 64 статических многоадресных групп
MLD Snooping Querier
MLD Snooping на VLAN
MLD Proxy Reporting
• IGMP Snooping
IGMP v1/v2/v3
Поддержка до 8K групп2
Поддержка 64 статических многоадресных групп
IGMP Snooping на VLAN
IGMP Snooping Querier
IGMP Snooping Fast Leave на основе узла
PIM Snooping
Функции 3 уровня
IPv4 ARP/IPv6 ND: поддержка до 32K/16K2
- 512 статических записей ARP
Gratuitous ARP
Интерфейс IP
- Поддержка 256 интерфейсов
Интерфейс Loopback
Proxy ARP
- Поддержка Local ARP Proxy
Туннелирование IPv6
- Статическое
ISATAP
GRE
6to4
VRRP v2/v3
IP Helper
Маршрутизация 3 уровня
Поддержка 16K аппаратных записей маршрутизации по IPv4/IPv6
- 1 запись на каждый маршрут IPv4
2 записи на каждый маршрут IPv6
Поддержка до 32K аппаратных записей коммутации L3 по IPv4/IPv62
- 1 запись на каждый маршрут IPv4
2 записи на каждый маршрут IPv6
Статическая маршрутизация
- Макс. кол-во записей IPv4: 512
Макс. кол-во записей IPv6: 256
Маршрут IPv4/IPv6 по умолчанию
PBR (Policy-based Route)
Null Route
Route Preference
Route Redistribution
Graceful Restart (GR) Helper
BFD (Bidirectional Forwarding Detection)
- Статическая маршрутизация IPv4/v6
RIP
VRRP
RIP v1/v2/ng
Многоадресная рассылка 3 уровня
• Фильтрация IGMP/MLD
Качество обслуживания (QoS)
802.1p
8 очередей на порт
Обработка очередей
Strict Priority (SP)
Weighted Round Robin (WRR)
Strict + WRR
Weighted Deficit Round Robin (WDRR)
• Контроль перегрузки
Weighted Random Early Detection (WRED)
• 802.1Qbb Priority-based Flow Control (PFC) для порта 10GBase-X
Управление полосой пропускания
На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)
Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)
• Поддержка следующих действий для потоков
Метка приоритета 802.1p
Метка предпочтения IP/DSCP
QoS на основе времени
• CoS на основе:
Порта коммутатора
Очередей приоритетов 802.1p
Внутреннего/внешнего VID
MAC-адреса
EtherType
IP-адреса
ToS
IP Precedence
DSCP
Типа протокола
Порта TCP/UDP
Класса IPv6-трафика
Метки потока IPv6
• Три цвета маркировки
trTCM
srTCM
Списки управления доступом (ACL)
ACL на основе:
Приоритета 802.1p
VID
MAC-адреса
Ether Type
LLC
VLAN
IP-адреса
ToS
IP Precedence
Маски DSCP
Типа протокола
Номера TCP/UDP-порта
Класса IPv6-трафика
Метки потока IPv6
• Макс. кол-во записей ACL:
Входящих (аппаратных): 4К
Исходящих (аппаратных): 1К
Карта доступа VLAN: 3К
ACL по расписанию
Технология Green
Экономия электроэнергии за счет:
Определения статуса соединения
Определения длины кабеля
Выключения индикаторов
Выключения портов
Использования спящего режима
Безопасность
Port Security
- Поддержка до 12К MAC-адресов на порт/VLAN/систему
Защита от широковещательного/многоадресного/одноадресного шторма
D-Link Safeguard Engine
Функция DHCP Server Screening
Dynamic ARP Inspection
IP Source Guard
DHCP Snooping
IPv6 Snooping
DHCPv6 Guard
IPv6 Route Advertisement (RA) Guard
IPv6 ND Inspection
Обнаружение проблем, связанных с совпадением сетевых адресов
Предотвращение атак ARP Spoofing
- Макс. количество записей: 64
L3 Control Packet Filtering
Unicast Reverse Path Forwarding (URPF)
Сегментация трафика
SSL
- Поддержка TLS 1.0/1.1/1.2
Поддержка доступа IPv4/IPv6
SSH
- Поддержка SSH v2
Поддержка доступа IPv4/IPv6
Предотвращение атак BPDU
Предотвращение атак DoS
Фильтрация NetBIOS/NetBEUI
AAA
Аутентификация 802.1X:
Управление доступом на основе порта/узла
Назначение политики Identity-driven
Динамическое назначение VLAN
Управление полосой пропускания
Назначение ACL
• Управление доступом на основе Web (WAC):
Управление доступом на основе порта/узла
Назначение политики Identity-driven
Динамическое назначение VLAN
Управление полосой пропускания
Назначение ACL
Поддержка доступа IPv4/IPv6
Поддержка HTTPS
• Compound Authentication
Управление доступом на основе MAC-адресов (MAC):
Управление доступом на основе порта/узла
Назначение политики Identity-driven
Динамическое назначение VLAN
Управление полосой пропускания
Назначение ACL
• Guest VLAN
Microsoft®NAP
Поддержка 802.1X NAP
Поддержка DHCP NAP
• Уровень привилегий для доступа к управлению
Аутентификация на основе RADIUS и TACACS+
Authentication Database Failover
RADIUS/TACACS+ Accounting
OAM
Диагностика кабеля
802.3ah Ethernet Link OAM
D-Link Unidirectional Link Detection (DULD)
Dying Gasp
802.1ag Connectivity Fault Management (CFM)
Y.1731 OAM
Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
Управление
NTP v3/v4
Precision Time Protocol (PTP)
Web-интерфейс
- Поддержка доступа IPv4/IPv6
Поддержка SSL (HTTPS)
Интерфейс командной строки (CLI)
Telnet-сервер для доступа IPv4/IPv6
Telnet-клиент для IPv4/IPv6
SNMP
- Поддержка v1/v2c/v3
Поддержка доступа IPv4/IPv6
SNMP Trap
TFTP-клиент для IPv4/IPv6
FTP-клиент для IPv4/IPv6
IPv4 SFTP-сервер
RCP
Системный журнал для сервера IPv4/IPv6
SMTP
RMON v1
- Поддержка 1, 2, 3, 9 групп
RMON v2
- Поддержка группы ProbeConfig
Журналирование вводимых команд
LLDP/LLDP-MED
D-Link Discover Protocol (DDP)
DHCP Client option 12
DHCP Auto-configuration
DHCP Auto-image
DHCP Relay option 60/61/62/18/37/82/125
DHCP/DHCPv6 Local Relay
DHCP-сервер
- Поддержка назначения адреса IPv4/IPv6
DHCPv6 Prefix Delegation (PD)
Поддержка нескольких версий ПО / Поддержка нескольких версий конфигураций
DNS Relay для IPv4/IPv6
DNS-клиент для IPv4/IPv6
Команды отладки
Восстановление пароля
Шифрование пароля
Ping/Traceroute для IPv4/IPv6
Microsoft® Network Load Balancing (NLB)
Switch Resource Management (SRM)
sFlow
D-Link License Management System (DLMS)
PD Alive
Функции Enhanced Image (EI)
VLAN
• Super VLAN
Маршрутизация 3 уровня
BFD (Bidirectional Forwarding Detection)
OSPF
• BGP
BGP v4/v4+
4bytes AS
Text/MD5 для BGP v4
• VRF-Lite
Статическая маршрутизация IPv4
RIP v1/v2
OSPF v2
BGP v4
• OSPF v2/v3
Макс. количество OSPF areas: 16
Stub area
NSSA area для OSPF v2
Пассивный интерфейс
Text/MD5 Authentication для OSPF v2
Многоадресная рассылка 3 уровня
IGMP v1/v2/v3
MLD v1/v2
IGMP/MLD Proxy
DVMRP v3
PIM-DM/SM/SSM/SDM
SSM Mapping для IPv4/IPv6
Multicast Source Discovery Protocol (MSDP)
Функции MPLS Image (MI)
Маршрутизация 3 уровня
• IS-IS v4/v6
MPLS
Label Distribution Protocol (LDP)
PHP
Virtual Private Wire Service (VPWS)
Virtual Private LAN Service (VPLS)
BGP/MPLS VPN
- Многопротокольные расширения для BGP4
Virtual Routing Forwarding (VRF)
LSP/VCCV/MPLS Ping/Traceroute
Стандарты
Стандарты MIB/IETF
RFC 1065, RFC 1066, RFC 1155, RFC 1156, RFC 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIBII
RFC 1215 MIB Traps Convention
RFC 1493, RFC 4188 Bridge MIB
RFC 1157, RFC 2571, RFC 2572, RFC 2573, RFC 2574, RFC 2575, RFC 2576 SNMP MIB
RFC 1442, RFC 1901, RFC 1902, RFC 1903, RFC 1904, RFC 1905, RFC 1906, RFC 1907, RFC 1908, RFC 2578, RFC 3418, RFC 3636 SNMPv2 MIB
RFC 271, RFC 1757, RFC 2819 RMON MIB
RFC 2021 RMONv2 MIB
RFC 1398, RFC 1643, RFC 1650, RF C2358, RFC 2665, RFC 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, RFC 4363 802.1p MIB
Interface Group MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB for TCP
RFC 4113 MIB for UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & TRACEROUTE MIB
TFTP uploads and downloads (D-Link MIB)
Trap MIB (D-Link MIB)
RFC 4293 IPv6 MIB
RFC 4293 ICMPv6 MIB
Entity MIB
RIPv2 MIB
OSPF MIB
IPv4 Multicast Routing MIB
PIM MIB for IPv4
IP Forwarding Table MIB
RFC 4884 Extended ICMP to support Multi-Part Messages
RFC 4293 IPv6 SNMP Mgmt Interface MIB
DDM MIB (D-Link MIB)
Private MIB
MIB for D-Link Zone Defense
DDP MIB
LLDP-MED MIB
RFC 791 IP
RFC 768 UDP
RFC 793 TCP
RFC 792 ICMPv4
RFC 2463, RFC 4443 ICMPv6
RFC 826 ARP
RFC 1338, RFC 1519 CIDR
RFC 2474, RFC 3168, RFC 3260 Definition of the DS Field in the IPv4 and IPv6 Headers
RFC 1321, RFC 2284, RFC 2865, RFC 2716, RFC 1759, RFC 3580, RFC 3748 Extensible Authentication Protocol (EAP)
RFC 2571 SNMP Framework
RFC 2572 SNMP Message Processing and Dispatching
RFC 2573 SNMP Applications
RFC 2574 User-based Security Model for SNMPv3
RFC 1981 Path MTU Discovery for IPv6
RFC 2460 IPv6
RFC 2461, RFC 4861 Neighbor Discovery for IPv6
RFC 2462, RFC 4862 IPv6 Stateless Address Auto-configuration
RFC 2464 IPv6 over Ethernet and definition
RFC 2767 Dual Stack Hosts using the ‘Bump-In-the-Stack’ Technology
RFC 3513, RFC 4291 IPv6 Addressing Architecture
RFC 2893, RFC 4213 IPv4/IPv6 dual stack function
RFC 3484 Default Address Selection for Internet Protocol version 6
RFC 3621 Power Ethernet MIB
Физические параметры
Размеры (Д x Ш x В)
• 441 x 259,8 x 44 мм
Вес
• 4,04 кг
Условия эксплуатации:
Питание на входе
• От 100 до 240 В переменного тока, 50-60 Гц
Макс. потребляемая мощность
• 62 Вт
Потребляемая мощность в режиме ожидания
• 36 Вт
Тепловыделение
• 212 БТЕ/час
MTBF (часы)
• 263 936,78
Уровень шума
При высокой скорости вентилятора: 53,9 дБ
При низкой скорости вентилятора: 43,3 дБ
Защита от статического электричества
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
Система вентиляции
• 2 вентилятора4
Температура
Рабочая: от -5 до 50 °C
Хранения: от -40 до 70 °C
Влажность
При эксплуатации: от 10% до 95% без конденсата
При хранении: от 5% до 95% без конденсата
Категория климатического исполнения • 4
Климатическое исполнение • УХЛ
Комплект поставки:
Коммутатор DGS-3630-52TC
Кабель питания
Фиксатор для кабеля питания
Консольный кабель (с разъемами RJ-45 и RS-232)
Консольный кабель (с разъемами USB и Mini-USB)
2 крепежных кронштейна для установки в 19-дюймовую стойку
Комплект для монтажа
4 резиновые ножки
Краткое руководство по установке
Совместимое оборудование
SFP трансиверы
DGS-712
DEM-210
DEM-302S-LX
DEM-310GT
DEM-311GT
DEM-312GT2
DEM-314GT
DEM-315GT
DEM-220T
DEM-220R
DEM-302S-BXD
DEM-302S-BXU
DEM-330T
DEM-330R
DEM-331T
DEM-331R
SFP+ трансиверы
DEM-431XT
DEM-432XT
DEM-433XT
DEM-434XT
DEM-436XT-BXD
DEM-436XT-BXU
Кабели 10G SFP+
DEM-CB100S
DEM-CB300S
DEM-CB700S
Резервные источники питания
DPS-500A
DPS-500DC/B
Прочее
Безопасность
cUL
CB
CE
CCC
BSMI
EMI/EMC
CE
FCC Class A
C-Tick
VCCI
BSMI
CCC
