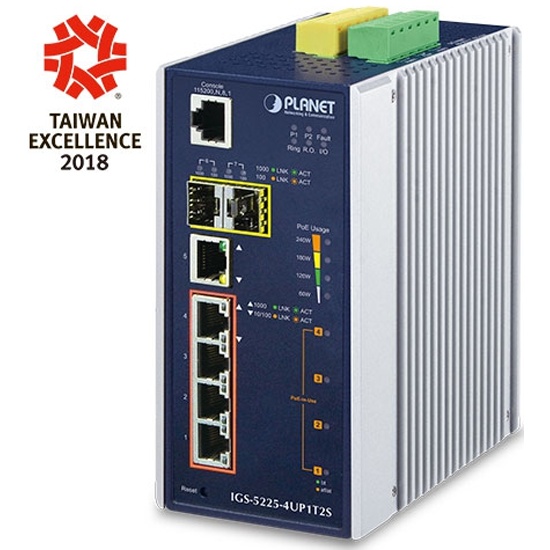

Коммутатор PLANET (IGS-5225-4UP1T2S) 4x60W 1000T Ultra PoE+ 1-Port + 2x100/1000X SFP Full Managed Switch

В соответствии с технологией IEEE 802.3bt Power over Ethernet Plus Plus последняя версия PLANET IGS-5225-4UP1T2S L2+ промышленный управляемый коммутатор PoE ++ оснащен четырьмя портами 10/100 / 1000BASE-T 802.3bt PoE++, каждый порт с мощностью до 95 Вт, один дополнительный медный порт 10/100 / 1000BASE-T. и два SFP-интерфейса 100 / 1000BASE-X в прочном металлическом корпусе IP30 для стабильной работы в тяжелых промышленных условиях. Он поддерживает богатые режимы работы PoE, включая 90-ваттные порты 802.3bt type-4 PoE ++ , 95-ваттный PoH (Power over HD-BASE-T) и 4-парный принудительный режим для решения проблемы несовместимости нестандартных 4-парных PoE PDs в полевых условиях.

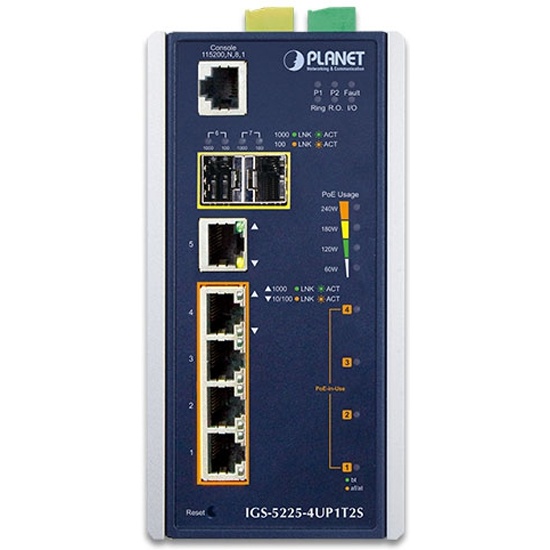

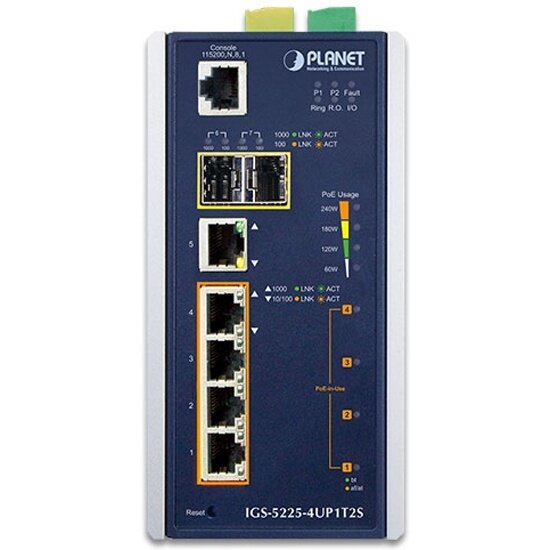

Физический порт

4 порта 10/100/1000base-T Gigabit Ethernet RJ45 с функцией инжектора 802.3bt PoE++

1 порт 10/100/1000base-T Gigabit Ethernet RJ45

2 разъема 100/1000BASE-X mini-GBIC/ SFP для автоматического определения типа SFP

Один консольный интерфейс RJ45 для базового управления и настройки

Питание 802.3bt через Ethernet

Соответствует стандарту IEEE 802.3bt Power over Ethernet Plus Plus Type-4 PSE

Обратная совместимость с устройством IEEE 802.3at / af PD

До 4 портов устройств IEEE 802.3af/IEEE 802.3at/IEEE 802.3bt PoE++ с питанием

Поддерживает мощность PoE до 95 Вт для каждого порта PoE

Всего 240-ваттный PoE бюджет

Автоматическое определение устройства с питанием (PD)

Защита цепи предотвращает помехи питания между портами

Дистанционное питание до 100 м

Функции управления PoE

- Полный контроль бюджета мощности PoE

- Включение/выключение функции PoE для каждого порта

- Управление в режиме администратора PoE

- Приоритет подачи питания на порт PoE

- Ограничение мощности на порт PoE

- Обнаружение классификации PD

Интеллектуальные функции PoE

- Контроль порога температуры

- Контроль порога использования PoE

- Проверка работоспособности PD

- Расписание PoE

Промышленный корпус и установка

Алюминиевый корпус IP30

Конструкция для монтажа на DIN-рейку или стену

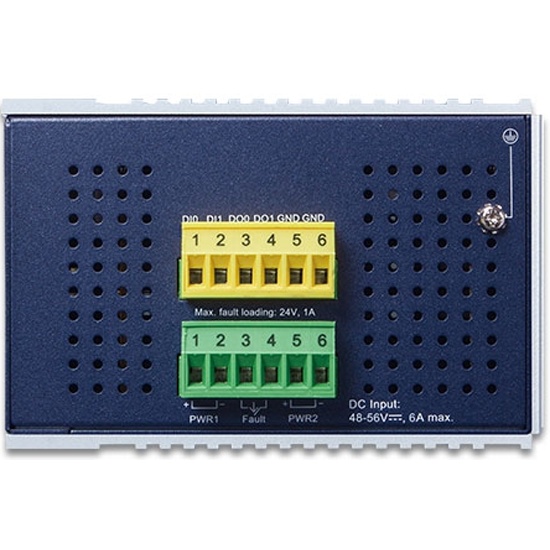

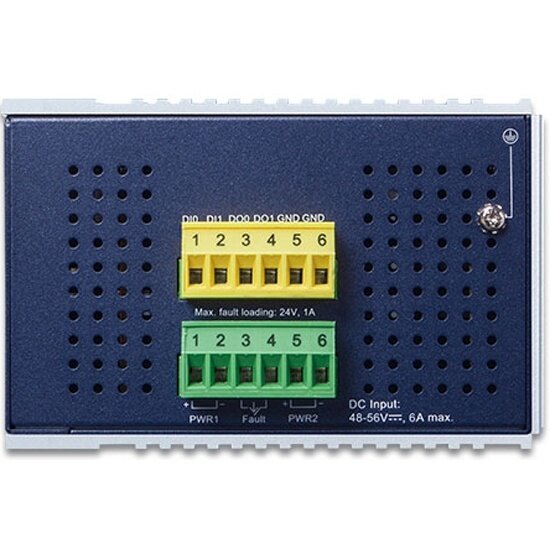

48 ~ 56 В постоянного тока, резервное питание с защитой от обратной полярности

Поддерживает защиту от электростатического разряда в сети постоянного тока напряжением 6000 В

рабочая температура от -40 до 75 градусов C

Цифровой вход и цифровой выход

2 цифровых входа (DI)

2 Цифровой выход (DO)

Интеграция датчиков в систему автоматической сигнализации

Передача сигнала тревоги в IP-сеть по электронной почте и SNMP-ловушке

Особенности слоя 2

Высокая производительность архитектуры хранения и пересылки, а также фильтрация runt / CRC устраняет ошибочные пакеты для оптимизации пропускной способности сети

Поддержка борьбы со штормами

- Широковещательная / Многоадресная / Одноадресная передача

Поддерживает VLAN

- VLAN с меткой IEEE 802.1Q

- До 255 групп VLAN, из 4095 идентификаторов VLAN

- Поддерживает подключение к провайдеру (VLAN Q-in-Q IEEE 802.1ad)

- Граница частной VLAN (PVE)

- VLAN на основе протокола

- VLAN на базе MAC

- Голосовая сеть VLAN

- GVRP (протокол регистрации GARP VLAN)

Поддерживает протокол связующего дерева

- Протокол связующего дерева IEEE 802.1D (STP)

- Протокол быстрого связующего дерева IEEE 802.1w (RSTP)

- Протокол множественного связующего дерева IEEE 802.1s (MSTP), связующее дерево по VLAN

- Предохранитель BPDU

Поддерживает агрегацию ссылок

- Протокол управления агрегацией каналов связи 802.3ad (LACP)

- Эфирный канал Cisco (статическая магистраль)

- Максимум 3 группы магистралей с 3 портами на группу магистралей

- Пропускная способность до 6 Гбит/с (дуплексный режим)

Обеспечивает зеркало порта (1 к 1)

Зеркальное отображение портов для мониторинга входящего или исходящего трафика на определенном порту

Защита от контуров для предотвращения контуров вещания

Поддерживает G.8032 ERPS (коммутация с защитой от кольца Ethernet)

Совместимость с Cisco uni-directional link detection (UDLD), которая отслеживает соединение между двумя коммутаторами и блокирует порты на обоих концах соединения, если соединение прерывается в любой точке между двумя устройствами.

Протокол обнаружения канального уровня (LLDP)

Особенности IP-маршрутизации уровня 3

Статическая маршрутизация уровня 3 IPv4/IPv6

Поддерживает максимум 32 программных статических маршрута и суммирование маршрутов

Качество обслуживания

Регулятор скорости входа и выхода для каждого порта

8 очередей приоритета на всех портах коммутатора

Классификация трафика

- IEEE 802.1p CoS

- Приоритет IP TOS/ DSCP / IP

- Номер порта IP TCP/UDP

- Типичное сетевое приложение

Политика строгого приоритета и взвешенного циклического перебора (WRR) CoS

Поддерживает QoS и управление пропускной способностью входа / выхода на каждом порту

Управление дорожным движением на порту коммутатора

Замечание DSCP

Многоадресная рассылка

Поддерживает отслеживание IPv4 IGMP v1, v2 и v3

Поддерживает отслеживание IPv6 MLD v1 и v2

Поддержка режима запроса

IPv4 IGMP отслеживание фильтрации портов

IPv6 MLD отслеживание фильтрации портов

MVR (многоадресная регистрация VLAN)

Безопасность

Аутентификация

- Аутентификация доступа к сети на основе портов /MAC на основе стандарта IEEE 802.1X

- Встроенный клиент RADIUS для взаимодействия с серверами RADIUS

- Аутентификация доступа пользователей TACACS+ login

- Аутентификация доступа пользователей RADIUS/ TACACS+

Контроль доступа горит

- Список управления доступом на основе IP (ACL)

- Список управления доступом на основе MAC

Привязка MAC / IP-адреса источника

Отслеживание DHCP для фильтрации сообщений DHCP, которым не доверяют

Динамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресу

Защита IP-источника предотвращает атаки подмены IP-адресов

Управление доступом по IP-адресу для предотвращения несанкционированного вторжения

Руководство

Управление двойным стеком IPv4 и IPv6

Интерфейсы управления коммутаторами

- Интерфейс командной строки консоли / Telnet

- Управление веб-коммутатором

- Управление коммутаторами SNMP v1 и v2c

- Безопасный доступ по SSH / SSL и SNMP v3

Управление SNMP

- Четыре группы RMON (история, статистика, сигналы тревоги и события)

- Ловушка SNMP для уведомления о подключении и отключении интерфейса

Управление IP-адресами IPv6 / NTP/DNS

Встроенный клиент тривиального протокола передачи файлов (TFTP)

BOOTP и DHCP для назначения IP-адреса

Обслуживание системы

- Загрузка / загрузка прошивки через HTTP

- Кнопка сброса для перезагрузки системы или возврата к заводским настройкам по умолчанию

- Двойные изображения

Реле DHCP

Опция DHCP 82

DHCP-сервер

Управление уровнями привилегий пользователя

Протокол сетевого времени (NTP)

Диагностика сети

- Удаленный пинг ICMPv6/ICMPv4

- Технология диагностики кабелей обеспечивает механизм обнаружения и сообщения о потенциальных проблемах с прокладкой кабелей

- SFP-DDM (цифровой диагностический монитор)

Удаленная сигнализация SMTP / системного журнала

Системный журнал

Утилита интеллектуального обнаружения PLANET для управления развертыванием
