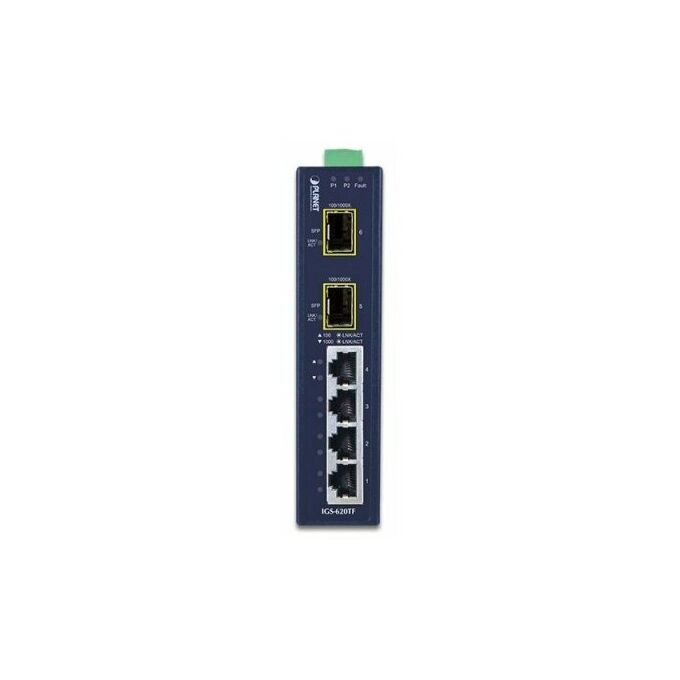

Коммутатор PLANET (IGS-620TF) 4x10/100/1000T + 2x100/1000X SFP Gigabit Switch

Физический порт

4-портовый 10/100/1000 base-T RJ-45 с функцией автоматического MDI / MDI-X

2-портовый интерфейс SFP, SFP поддерживает приемопередатчик 1000Base-X и 100Base-FX через настроенный DIP-переключатель

Резервирование оптоволоконного порта

Автоматическое определение состояния соединения и резервирование на двух портах с одним и тем же типом разъема

Одновременно активен только основной порт, резервный порт заблокирован

При сбое соединения с основным портом трафик автоматически переключается на резервный порт.

Как только статус основного порта вернется к подключению, трафик переключится с резервного порта на основной порт.

Функции уровня 2

Поддерживает автоматическое согласование и 10/100 Мбит/ с в полудуплексном / полнодуплексном режиме и 1000 Мбит / с в полнодуплексном режиме.

Высокопроизводительная архитектура хранения и пересылки, фильтрация runt / CRC устраняет ошибочные пакеты для оптимизации пропускной способности сети

Предотвращает потерю пакетов с помощью обратного давления (полудуплексный режим) и управления потоком кадров ПАУЗЫ IEEE 802.3x (полнодуплексный режим).

Поддержка размера рамки 9K Jumbo

Объединительная плата (коммутационная сеть): 12 Гбит/ с

Встроенный механизм поиска адресов, поддержка 1K абсолютных MAC-адресов

Автоматическое запоминание адресов и старение адресов

Протокол CSMA/CD

Промышленный корпус / Установка

Тонкая защита металлического корпуса IP30

Конструкция для монтажа на DIN-рейку и стену

Конструкция резервного питания

- от 12 до 48 В постоянного тока, резервное питание с функцией защиты от обратной полярности - Подходит адаптер питания переменного тока 24 В

Поддерживает защиту EFT 6000 В постоянного тока для линии электропередачи

Поддерживает защиту от электростатического разряда Ethernet 6000 В постоянного тока

рабочая температура от -40 до 75 градусов C

Технические характеристики оборудования

Медные порты 4 x 10/100/1000 Base-T RJ-45 TP

Авто-MDI/MDI-X, автоматическое согласование

Слоты SFP / mini-GBIC 2 интерфейса SFP 1000Base-SX / LX/ BX (порт-5 и порт-6)

, совместимые с SFP 100Base-FX

DIP-переключатель DIP-1: порт SFP 5 1000Base-X (по умолчанию) / 100Base-FX

DIP-2: порт SFP 6 1000Base-X (по умолчанию) / 100Base-FX

DIP-3: режим переключения / режим резервирования волокна

Соединитель Съемный 6-контактный контакт клеммной колодки

, вывод 1/2 для питания 1; Вывод 3/4 для аварийной сигнализации; вывод 5/6 для питания 2

Тревога Обеспечивает один релейный выход для

аварийного отключения питания Возможность передачи тока реле: 1A при 24 В постоянного тока

СВЕТОДИОД 3 светодиода для системы и питания:

■ Зеленый: питание от постоянного тока 1

■ Зеленый: питание от постоянного тока 2

■ Зеленый: сбой питания

2 светодиода для каждого медного порта (порт-1 ~ порт-4):

■ Зеленый: 1000 LNK / ACT

■ Оранжевый: 100 LNK / ACT

1 светодиод дляДля каждого интерфейса mini-GBIC (порт-5 и порт-6):

■ Зеленый: LNK/ACT

Защита от электростатического разряда 6 кВ постоянного тока

Защита EFT 6 кВ постоянного тока

Корпус Металлический корпус типа IP30

Установка Комплект DIN-рейки и ушко для настенного крепления

Размеры (Ш x Г x В) 135 x 87 x 32 мм

Вес 503 г

Требования к питанию Резервная мощность постоянного тока 12 ~ 48 В или переменного тока 24

В с функцией защиты от изменения полярности

Потребляемая / рассеиваемая мощность 7,2Вт / 24BTU

Кабель Витая пара

10Base-T: 2 пары UTP CAT. 3, 4, 5, до 100 метров

100Base-TX: 2 пары UTP CAT. 5, 5e до 100 метров

1000Base-T: 4 пары UTP CAT. 5e, 6 до 100 метров

Волоконно-оптический кабель

1000Base-SX:

50/125 мкм или 62,5 / 125 мкм многорежимный волоконно-оптический кабель длиной до 550

м 1000Base-LX:

9/125 мкм однорежимный волоконно-оптический кабель длиной до 10/20/30/40/50/70/120

км (зависит от модуля SFP)

100Base-FX:

● 50/125 мкм или 62,5 / 125 мкм многорежимный волоконно-оптический кабель длиной до 2

километров

● одномодовый волоконно-оптический кабель длиной 9/125 мкм длиной до 20/40/60 километров

(зависит от модуля SFP)

Спецификация коммутатора

Схема обработки переключателя Хранить и пересылать

Адресная таблица 1 тыс. записей

Управление потоком Противодавление для полудуплексного

режима IEEE 802.3x Пауза кадра для полного дуплекса

Ткань переключателя 12 Гбит/С

Пропускная способность (пакет в секунду) 8.93Mpps@64bytes

Максимальный блок передачи 9216 Байт

Скорость SX / LX: 2000 Мбит / с (полный дуплекс)

FX: 200 Мбит / с (полный дуплекс)

Скорость передачи данных: 10/20 Мбит/с, 100/200 Мбит/с, 2000 Мбит/С

Соответствие стандартам

Соответствие стандартам IEEE 802.3 Ethernet / 10Base-T

IEEE 802.3u Fast Ethernet / 100Base-TX

IEEE 802.3ab Gigabit Ethernet / 1000Base-T

IEEE 802.3z Gigabit Ethernet / 1000Base-SX/LX

IEEE 802.3x Полнодуплексное управление потоком

Соответствие нормативным требованиям FCC Часть 15 Класс A, CE

Тестирование стабильности IEC60068-2-32 (свободное падение)

IEC60068-2-27 (удар)

IEC60068-2-6 (вибрация)

Окружающая среда

Температура

Эксплуатация: -40 ~ 75 градусов C

Хранение: -40~75 градусов по Цельсию

Влажность

Эксплуатация: 5 ~ 95% (без конденсации)

Хранение: 5 ~ 95% (без конденсации)
