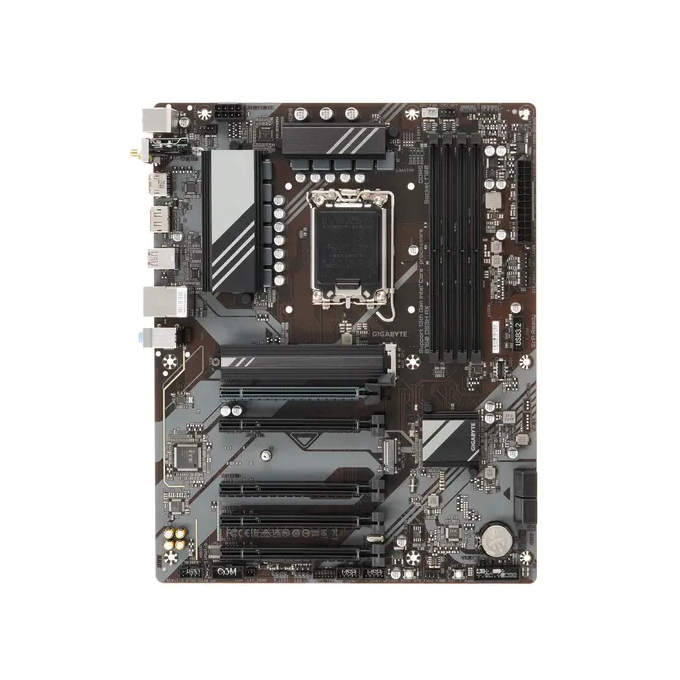

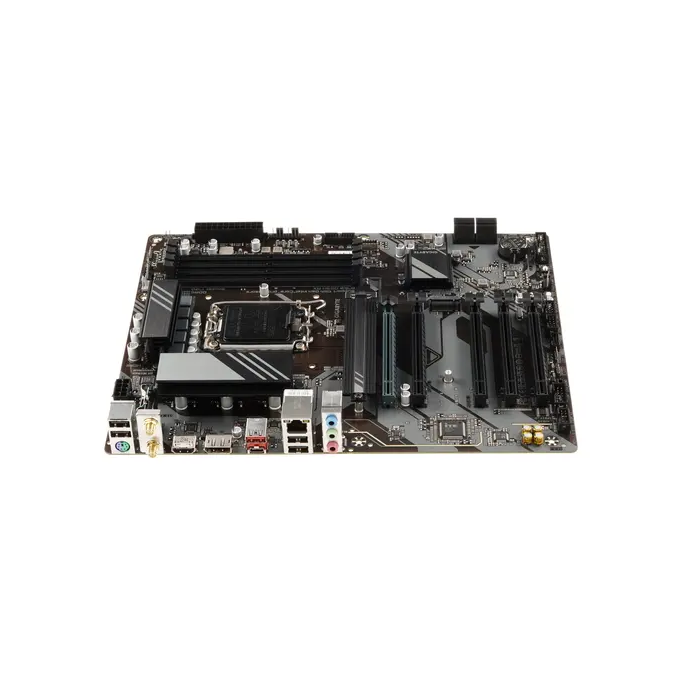

MB s1700 Gigabyte B760 DS3H AX, Intel B760, 4xDDR4-3200 МГц, 5xPCI-Ex16, 2xM.2, Standard-ATX

Общие параметры

Тип

материнская плата

Модель

GIGABYTE B760 DS3H AX

Форм-фактор и размеры

Форм-фактор

Standard-ATX

Высота

305 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

4

Форм-фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR5

Количество каналов памяти

2

Максимальный объем памяти

128 ГБ

Максимальная частота памяти (JEDEC/без разгона)

4800 МГц

Частота оперативной памяти в разгоне

5200 МГц, 5400 МГц, 5600 МГц, 5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц, 7000 МГц, 7200 МГц, 7400 МГц, 7600 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2

(M) 2280 PCIe 4.0 x4, (M) 2280/22110 PCIe 4.0 x4

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

0, 1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

5

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

нет

Количество слотов PCI-E x1

нет

Задняя панель

Количество и тип USB на задней панели

USB 2.0 x4, USB 3.2 Gen2 Type A, USB 3.2 Gen2x2 Type-C

Thunderbolt

нет

Видеовыходы

DisplayPort, HDMI

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S/PDIF)

нет

Другие разъемы на задней панели

PS/2 (комбинированный), SMA (для антенны Wi-Fi) x2

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin), USB 3.2 Gen1 Type-C

Разъем питания процессорного кулера

4-pin x2

4-Pin PWM коннекторы для вентиляторов

4

4-Pin коннекторы для помпы СЖО

1

3-Pin коннекторы для вентиляторов

нет

Разъем светодиодов 3-Pin (+5V-D-G)

2

Разъем светодиодов 4-Pin (12V-G-R-B)

2

M.2 ключ E

есть

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Сеть

Скорость сетевого адаптера

1 Гбит/с

Встроенный адаптер Wi-Fi

WI-FI 6E (802.11ax)

Контроллер WiFi

Intel Wi-Fi 6E AX210

Bluetooth

Bluetooth 5.3

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Количество фаз питания

11

Пассивное охлаждение

M.2 слот, зона VRM, чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

кнопка Q-Flash Plus

Подсветка элементов платы

нет

ПО для синхронизации подсветки

GIGABYTE RGB Fusion

Комплектация

антенна Wi-Fi, документация, задняя планка

Особенности, дополнительно

1 разъем питания вентилятора совмещен с питанием помпы, коннектор COM-порта, поддержка TPM 2.0
