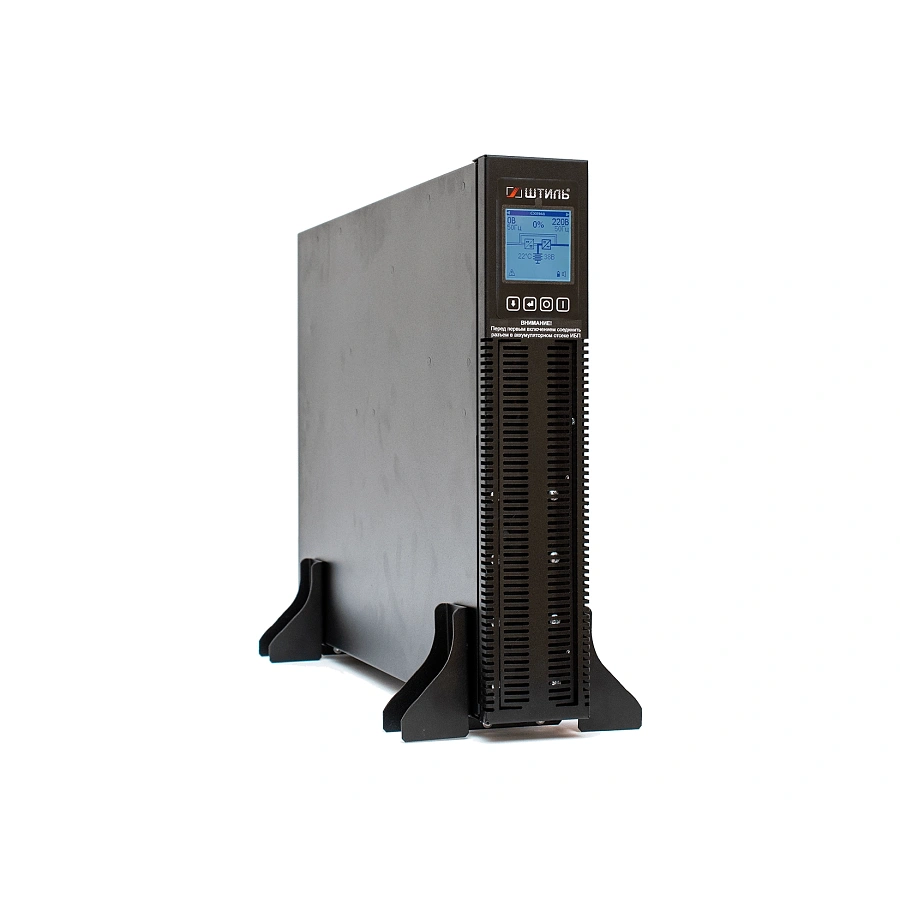

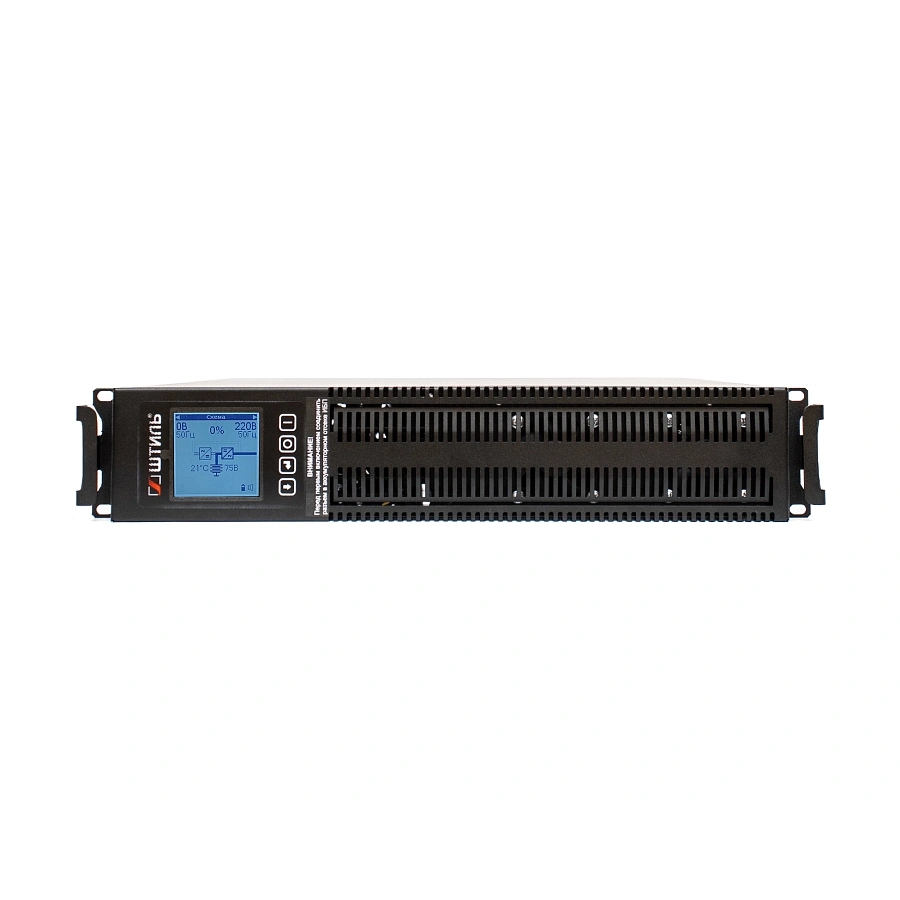

ИБП Штиль STR1103TLD 2700Вт 3000ВА черный без батареи

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Полная мощность, кВА 3

Активная мощность, кВт 2,7

Число фаз 1 в 1

Форм-фактор напольный / в стойку

Топология on-line (с двойным преобразованием)

Режимы работы on-line, автономный, ECO

Страна производитель Россия

Входные характеристики

Тип входной сети однофазная трехпроводная (L, N, PE)

Совместимость с генератором да

Номинальное входное напряжение, В 220

Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В 90-295

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц 50

Допустимый диапазон входной частоты, Гц 45-65

Входной коэффициент мощности 0,99

Максимальный входной ток, А 22

Потребляемая мощность в режиме холостого хода, Вт 40

Плавный пуск да

Выходные характеристики

Тип выходного напряжения однофазное

Номинальное выходное напряжение, В 220

Диапазон настройки выходного напряжения, В 220-240, шаг 10

Точность стабилизации выходного напряжения, % ±2

Форма выходного напряжения чистая синусоида

Выходной коэффициент мощности 0,9

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60

Точность стабилизации выходной частоты (при работе от АБ), % ±0,2

Максимальный выходной ток, А 13

Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор 3:1

Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с

КПД в режиме on-line, % 95

КПД при работе через байпас или в режиме ECO, % 99

КПД в автономном режиме, % 86

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Наличие встроенных батарей нет

Поддержка подключения внешних АБ да

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В 72

Номинальный ток заряда встроенного ЗУ, А 8

Ориентировочное время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости выбранных АБ

Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Защита

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Защита от «глубокого» разряда батарей да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас да

Панель управления и интерфейсы

Поворотный ЖК-дисплей со встроенным гироскопом отображение рабочего состояния системы и основных входных и выходных параметров

Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

RS-232 опция (требуется установка карты мониторинга)

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга)

«Сухие» контакты опция (требуется установка карты мониторинга)

EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

Подключение

Входная сеть выводы (L, N, PE)

Нагрузка (выходные разъёмы) IEC-320-C13 (8 шт.), выводы (L, N, PE)

Первоочередное отключение неприоритетной нагрузки да

Уровень заряда, при котором происходит отключение неприоритетной нагрузки устанавливается пользователем (по умолчанию – 20%)

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Срок службы, лет не менее 10

Механические характеристики

Цвет корпуса черный

Габаритные размеры ВхШхГ (без упаковки), мм 88х482х595 (в стойку) 466х207х595 (напольный)

Габаритные размеры ВхШхГ (в упаковке), мм 700х490х140

Высота установки в стойку, U 2

Масса, кг 13

Гарантийный срок, мес 24

Комплект поставки

ИБП переменного тока STR1103TLD 1 шт.

Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м 1 шт.

Кронштейн для горизонтального крепления 2 шт.

Упор для вертикальной установки 2 шт.

Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) 1 шт.

Руководство по эксплуатации 1 шт.

Упаковка 1 шт.

Гарантийный талон 1 шт.
