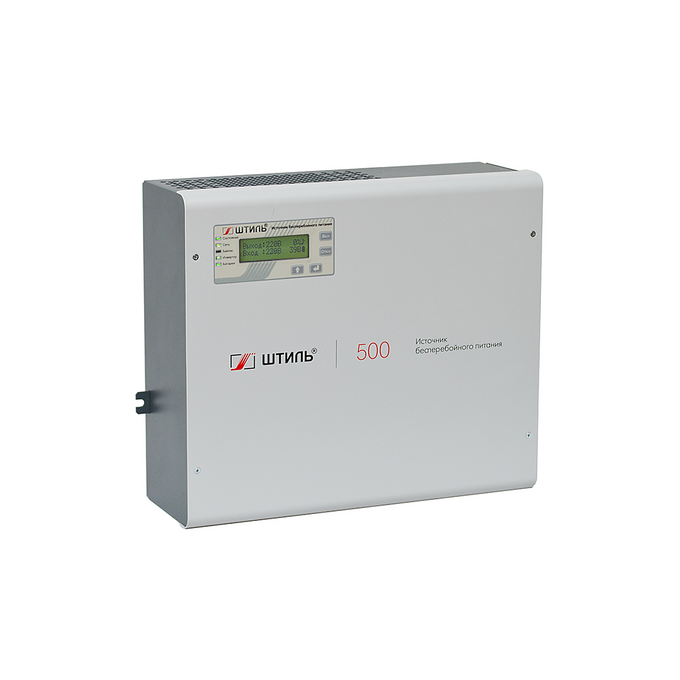

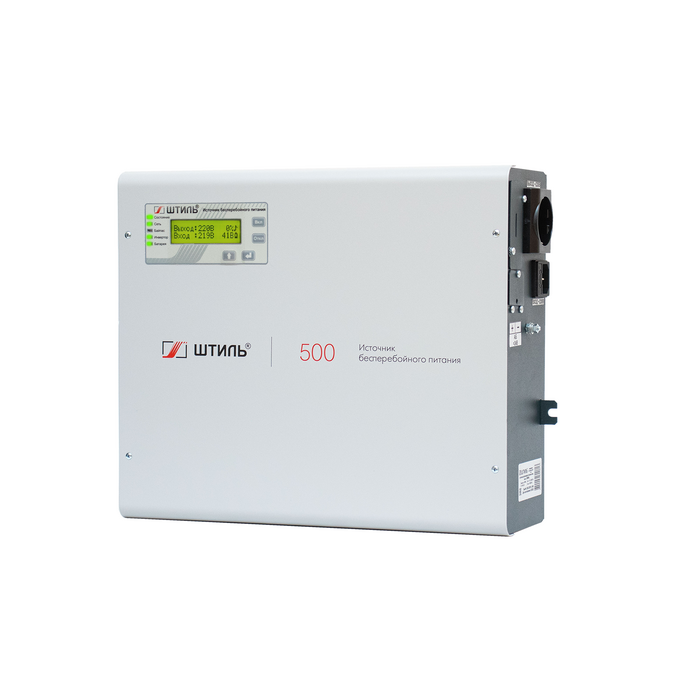

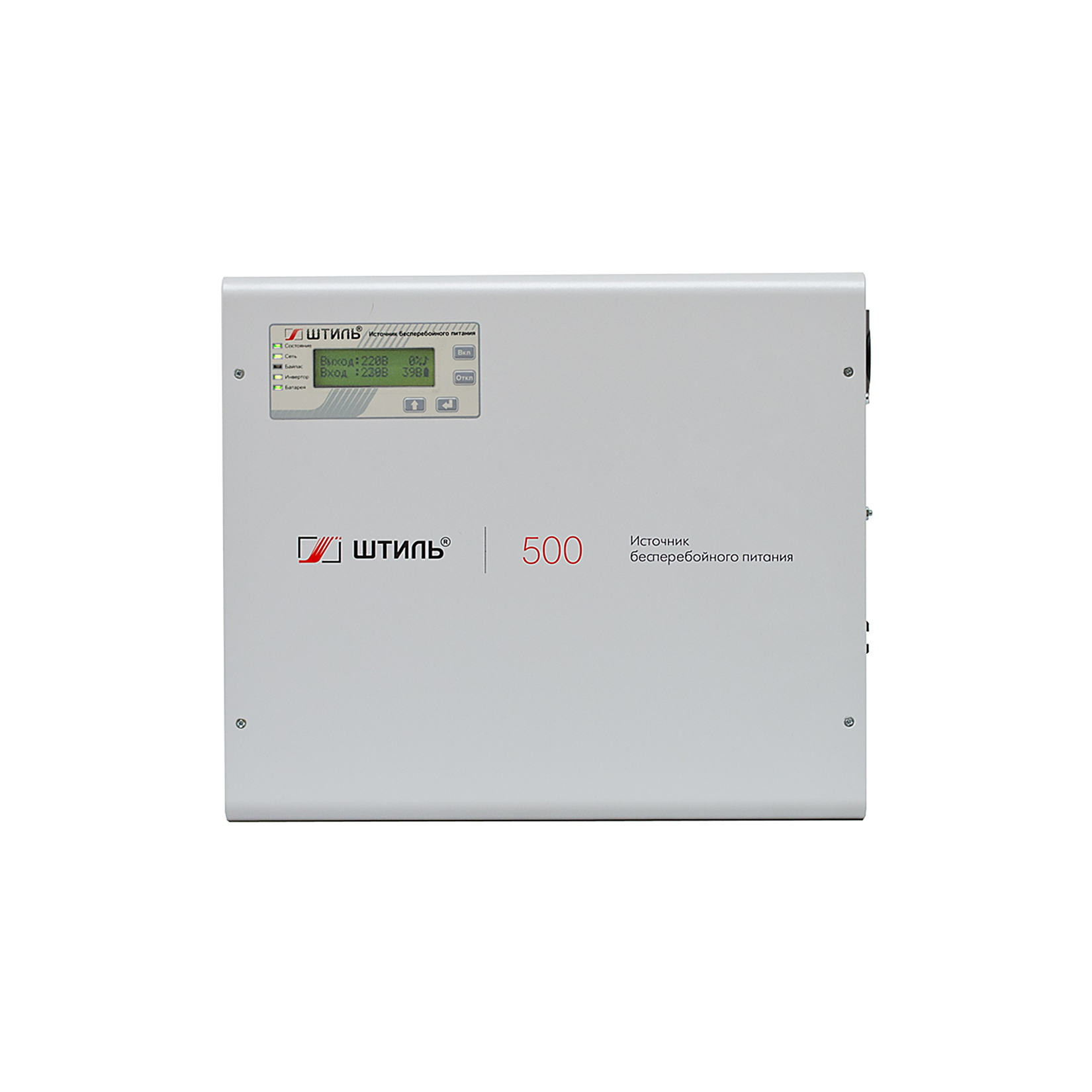

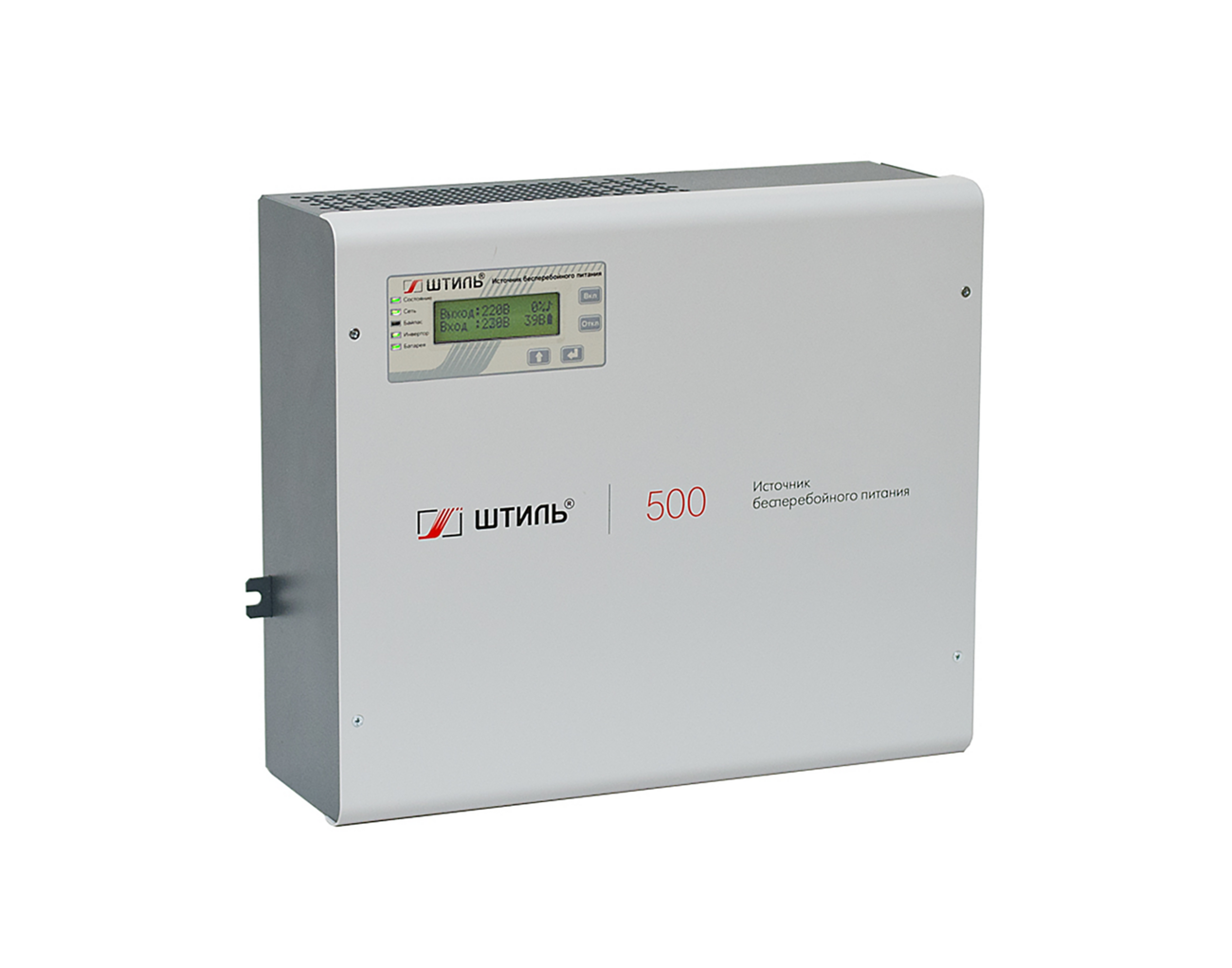

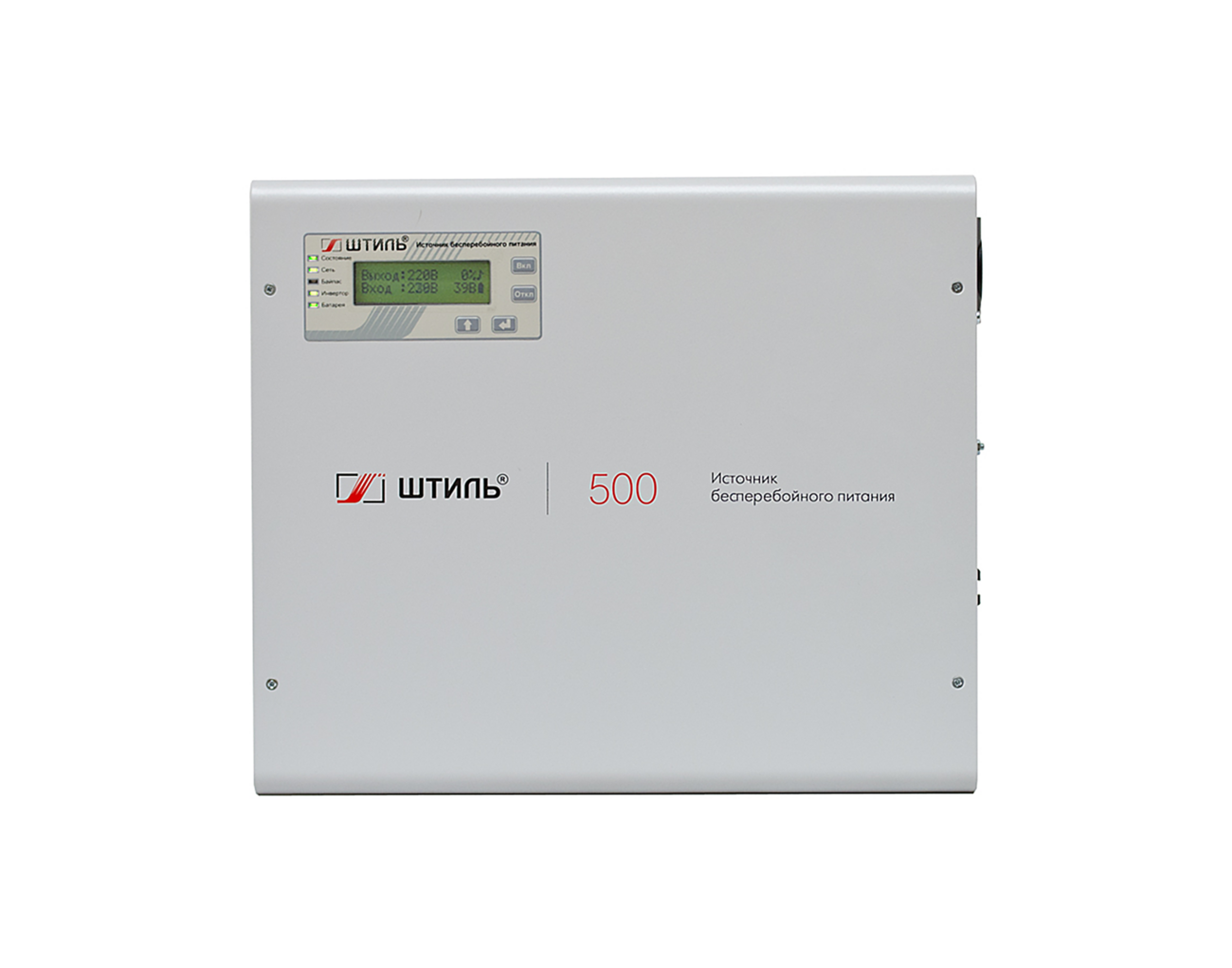

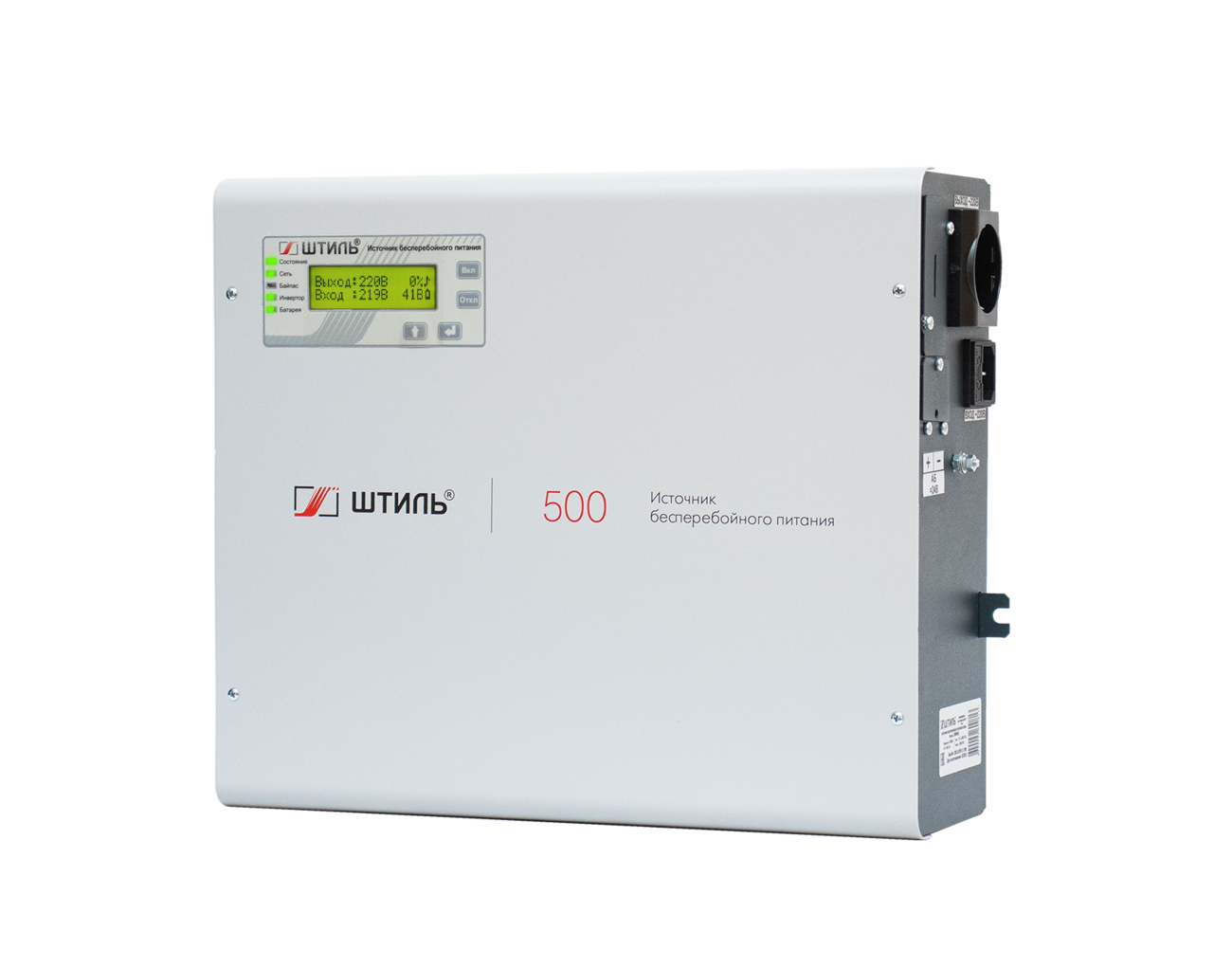

Источник бесперебойного питания Штиль SW500L 400Вт 500ВА серый

Описание

Общие

Полная мощность, кВА

0,5

Активная мощность, кВт

0,4

Число фаз

1 в 1

Форм-фактор

настенный

Топология

on-line (с двойным преобразованием)

Режимы работы

on-line, автономный, байпас, ECO

Входные характеристики

Тип входной сети

однофазная трехпроводная (L, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

220

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%,

155-295 при нагрузке 75%,

120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В

90-295

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц

Допустимый диапазон входной частоты, Гц

45-65

Входной коэффициент мощности

0,99

Максимальный входной ток, А

3,6

Максимальный ток байпаса, А

Потребляемая мощность в режиме холостого хода, Вт

Плавный пуск

да

Выходные характеристики

Тип выходного напряжения

однофазное

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-240, шаг 10

Точность стабилизации выходного напряжения, %

±2

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,8

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Максимальный выходной ток, А

2,3

Коэффициент нелинейных искажений выходного напряжения, %

<2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор 3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

101-105% – в течение 3 мин,

105-130% – в течение 60 с,

130-150% – в течение 1 с,

более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO)

200% – в течение 40 с

КПД в режиме on-line, %

КПД при работе через байпас или в режиме ECO, %

КПД в автономном режиме, %

Время переключения в автономный режим из режима on-line, мс

Время переключения в автономный режим из режима ECO, мс

Аккумуляторные батареи (АБ)

Наличие встроенных батарей

нет

Поддержка подключения внешних АБ

да

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

Номинальный ток заряда встроенного ЗУ, А

Функционал управления АБ

определение остаточной ёмкости,

тесты (10-ти секундный, на заданное время работы, до полного разряда),

защита от глубокого разряда,

термокомпенсация заряда

Холодный старт

да

Защита

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас

да

Панель управления и интерфейсы

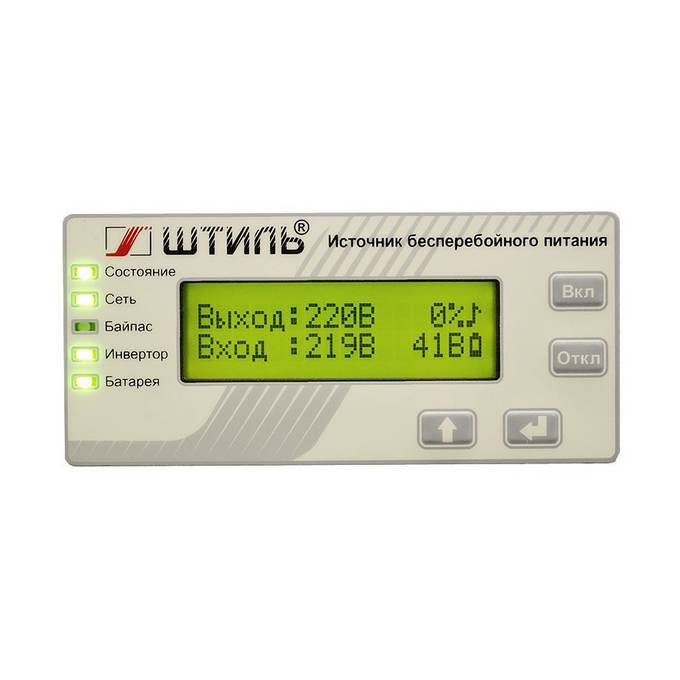

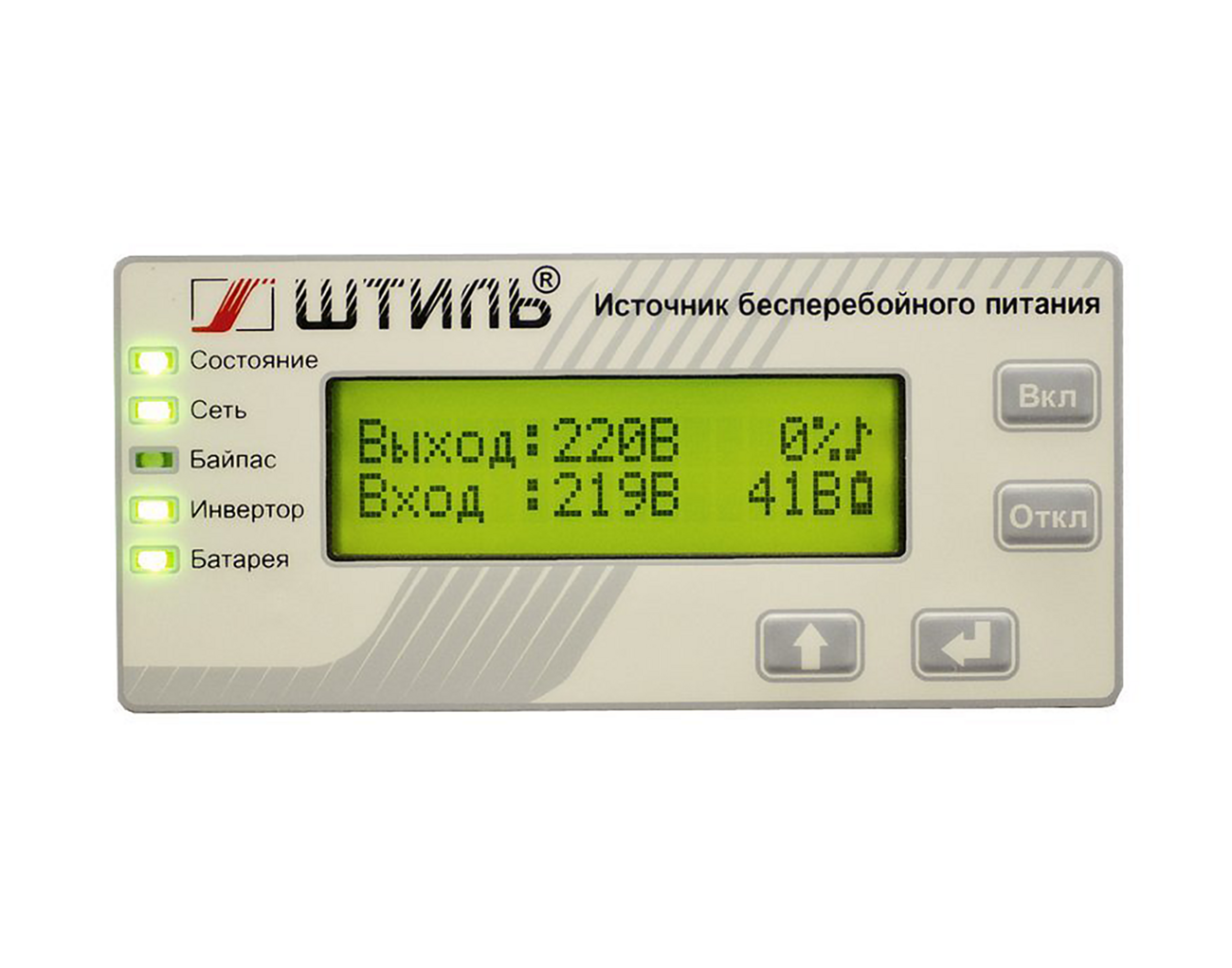

ЖК-дисплей

отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация

состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши

«Вкл», «Откл», «Вверх», «Ввод»

Звуковой сигнал автономный режим,

низкое напряжение встроенных и/или внешних АБ,

батарея отсоединена/полностью разряжена/нуждается в замене,

перегрузка и неисправность ИБП

RS-232
