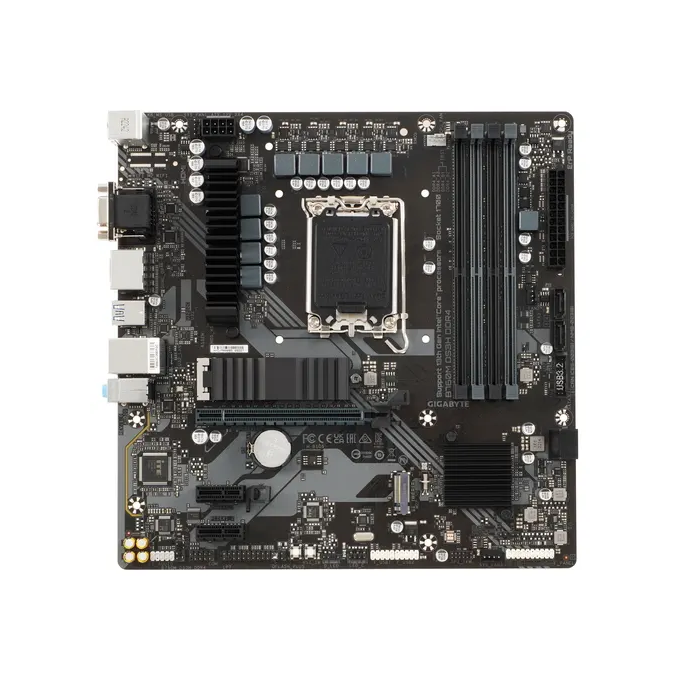

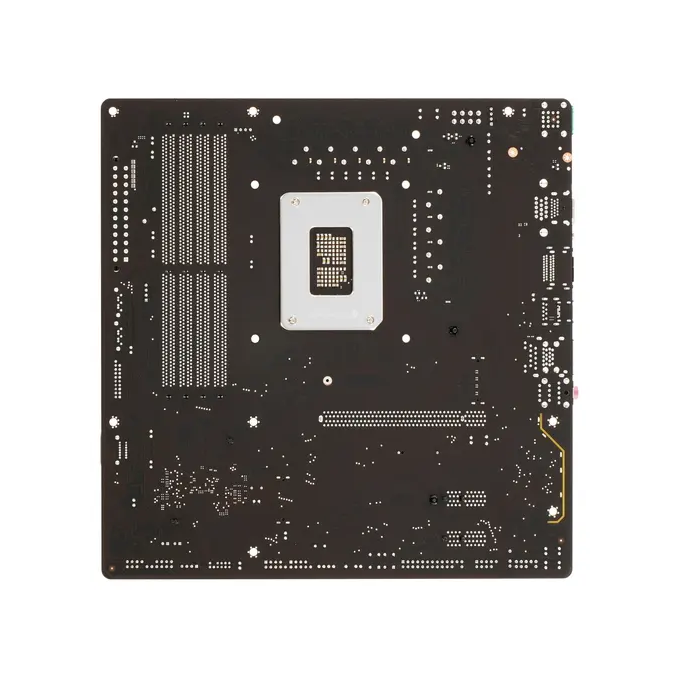

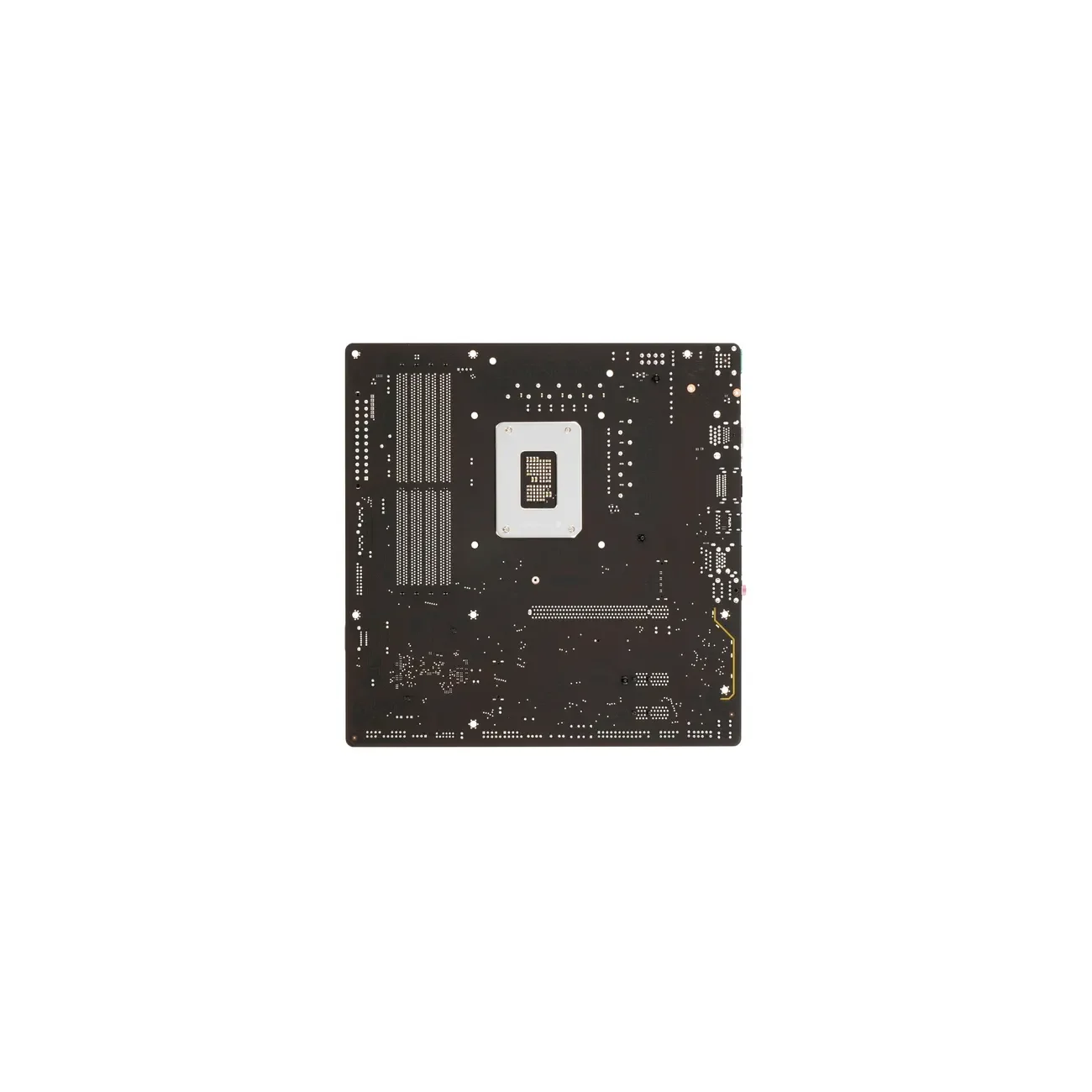

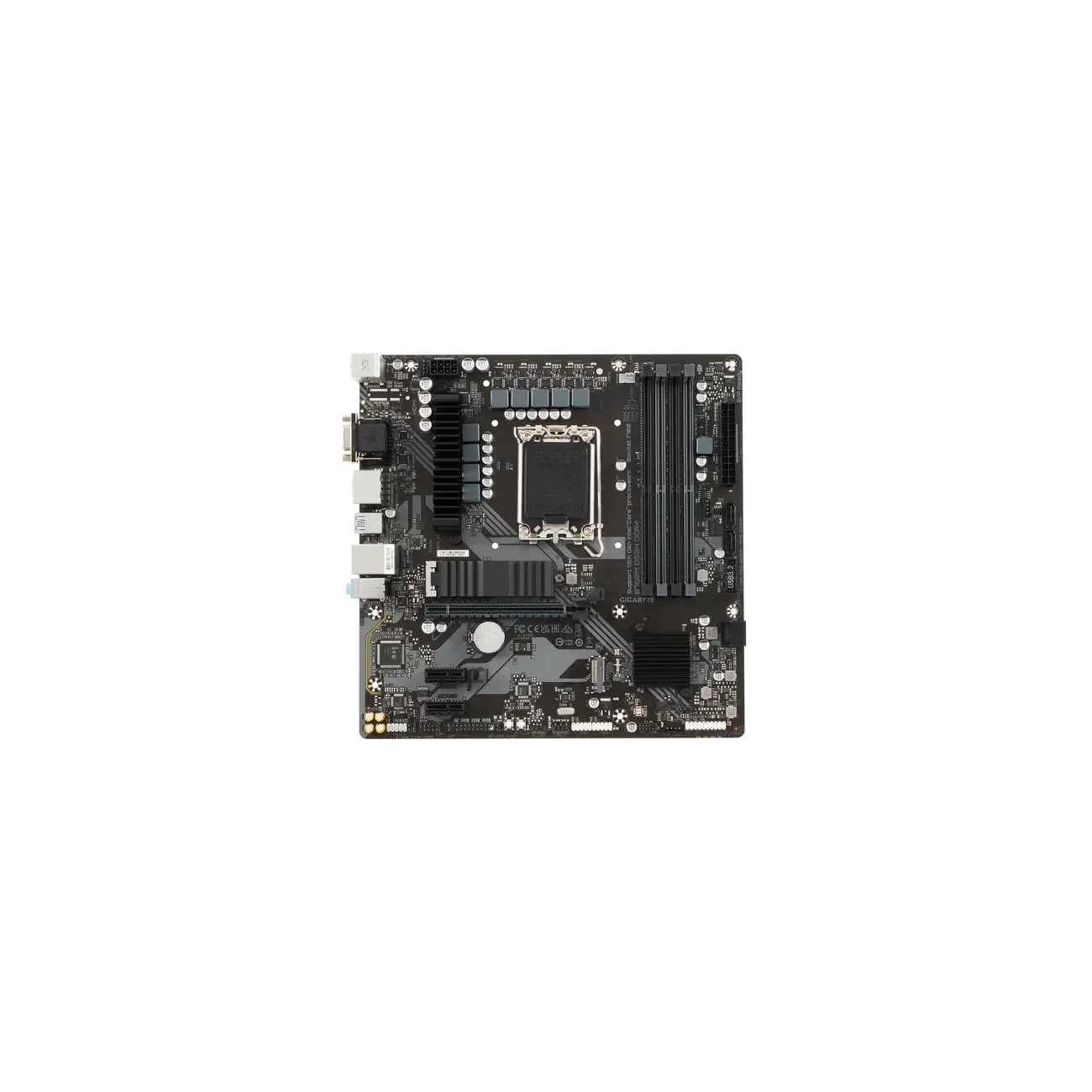

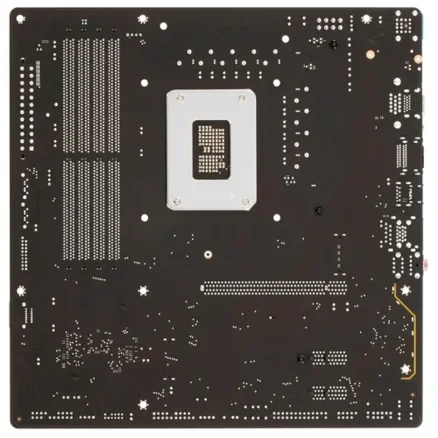

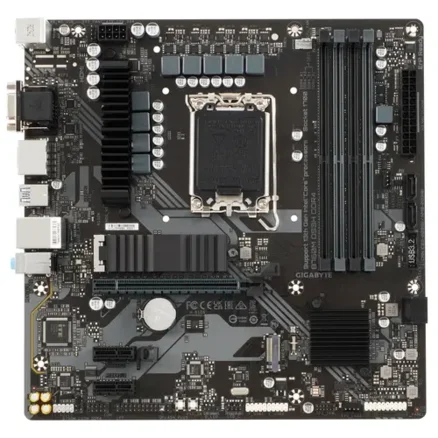

MB s1700 Gigabyte B760M DS3H DDR4, Socket 1700 4xDDR4-3200, D-SUB+HDMI+DP+DP, 1xPCI-Ex16, 2xPCI-Ex1, 4xSATA3(RAID 0/1/5/10), 2xM.2, 8Ch Audio, 2,5GbLan

Общие параметры

Тип

материнская плата

Модель

GIGABYTE B760M DS3H DDR4

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Высота

244 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

4

Форм фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR4

Количество каналов памяти

2

Максимальный объем памяти

128 ГБ

Максимальная частота памяти (JEDEC/без разгона)

3200 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

1

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

нет

Количество слотов PCI-E x1

2

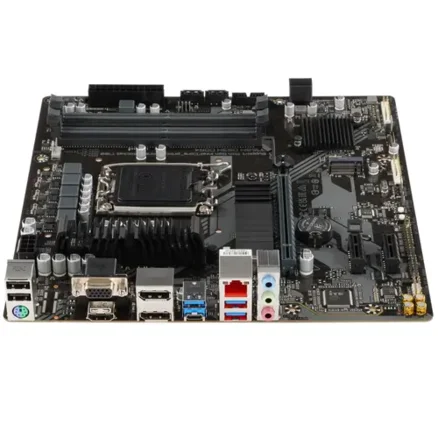

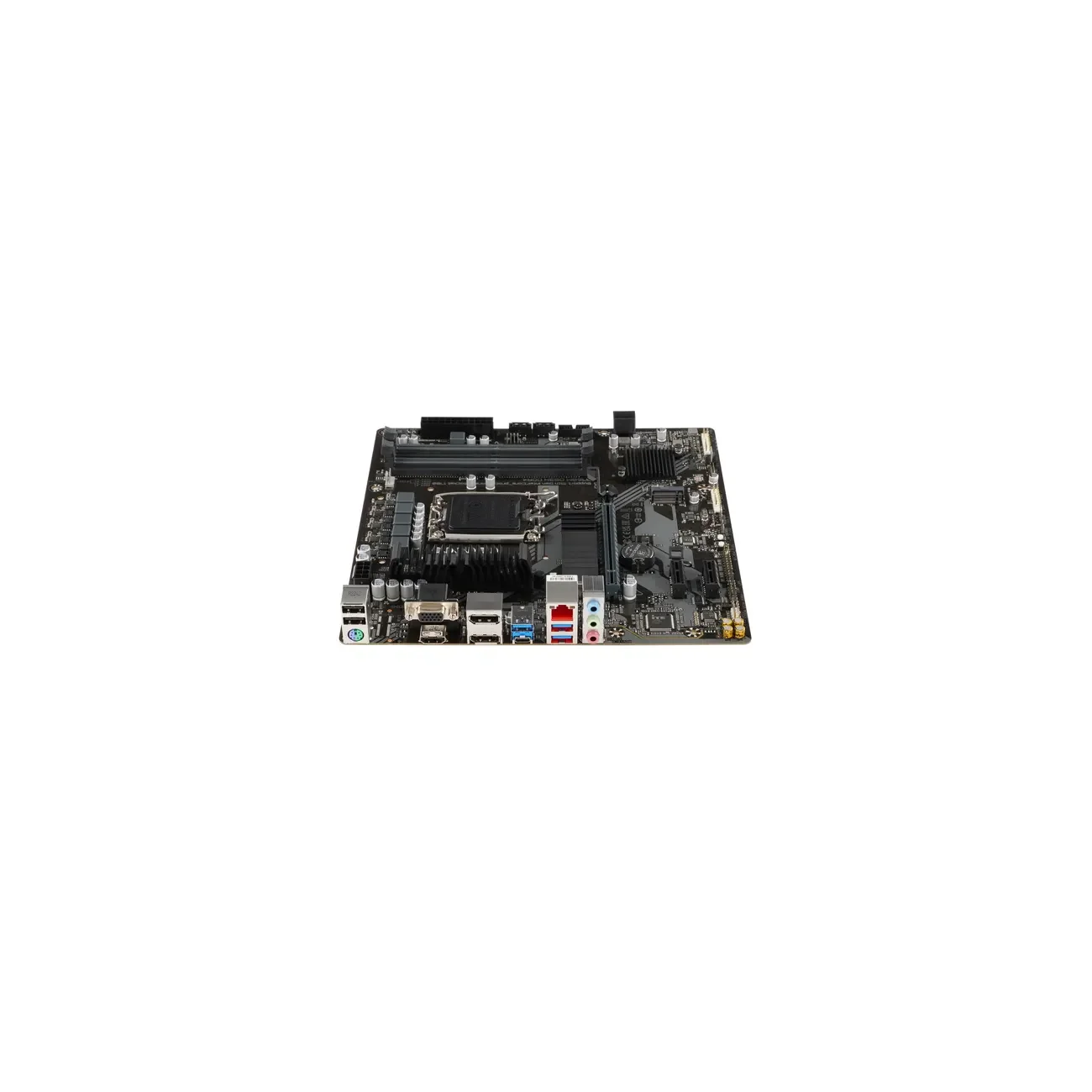

Задняя панель

Количество и тип USB на задней панели

USB 3.2 Gen2 Type-C, USB 2.0 x2, USB 3.2 Gen1 Type A x3

Thunderbolt

нет

Видеовыходы

HDMI, DisplayPort x2

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудио разъемов

3

Цифровые аудио порты (S/PDIF)

нет

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin)

Разъем питания процессорного кулера

4-pin

M.2 ключ E

есть

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Сеть

Скорость сетевого адаптера

2.5 Гбит/с

Чипсет сетевого адаптера

Realtek RTL8125

Встроенный адаптер Wi-Fi

нет

Bluetooth

нет

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Пассивное охлаждение

зона VRM, чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

кнопка перезагрузки, кнопка Q-Flash Plus

Подсветка элементов платы

нет

Комплектация

документация
