Автоматический выключатель КЭАЗ АП50Б-3МТ-25А-10Iн-500AC-У3-КЭАЗ (107275)

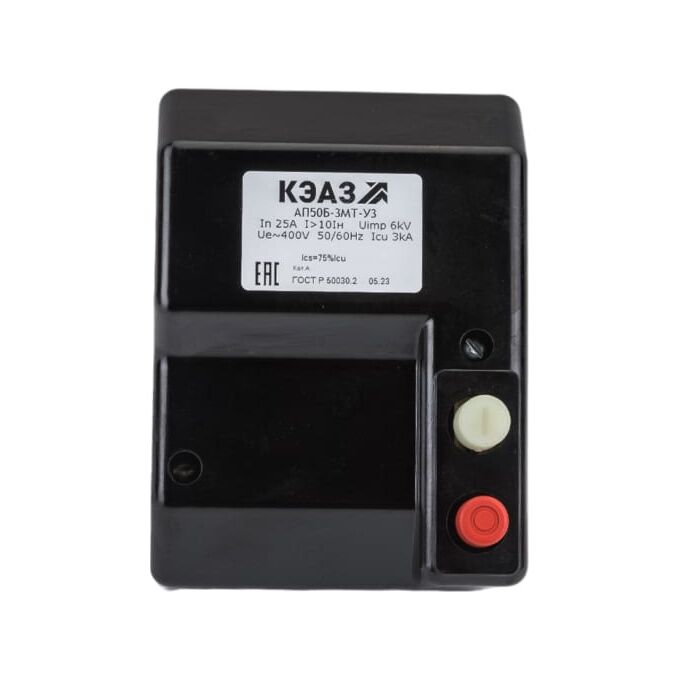

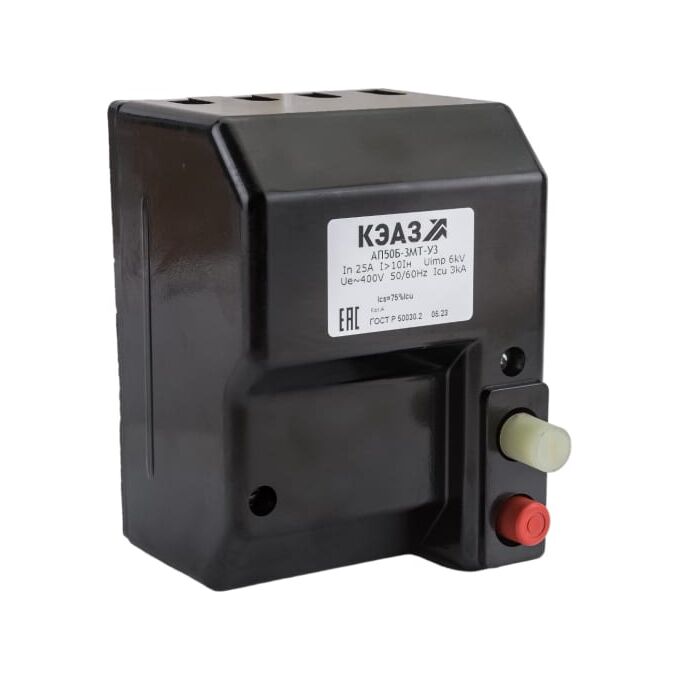

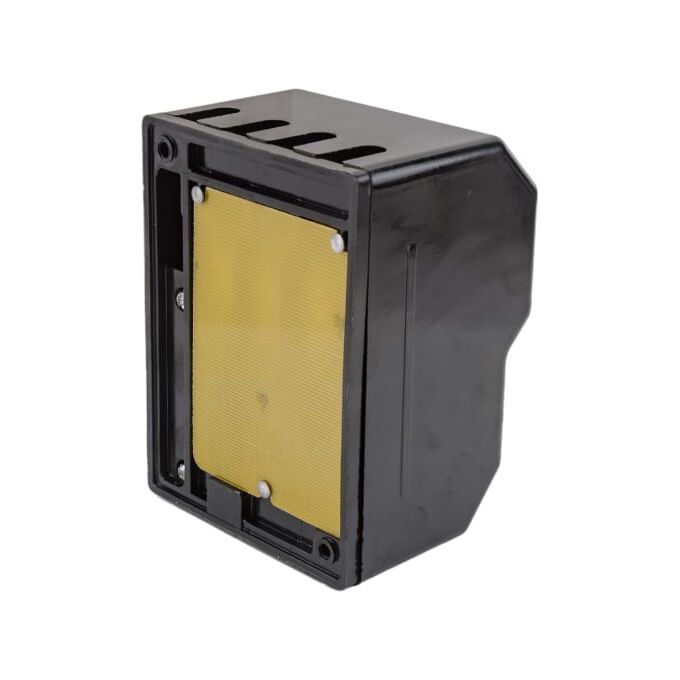

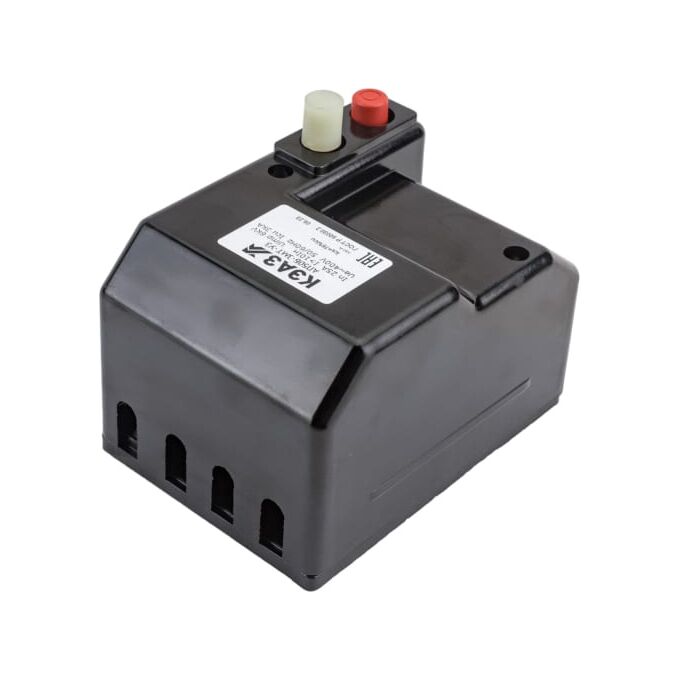

Автоматический выключатель КЭАЗ АП50Б-3МТ-25А-10Iн-500AC-У3-КЭАЗ 107275 защищает электрическую цепь от сверхтоков - коротких замыканий и перегрузок. Имеет блочную конструкцию, относится к трехполюсному виду, привод - ручной.

Технические характеристики КЭАЗ АП50Б-3МТ-25А-10Iн-500AC-У3-КЭАЗ 107275

Тип

силовой

Тип монтажа

на монтажную панель

Номинальное напряжение

400 В

Отключающая способность

3 кА

Климатическое исполнение

УЗ

Степень защиты

IP20

Количество полюсов

3

Цвет корпуса

черный

Вид

автоматический выключатель

Номинальный ток

25 А

Высота

139 мм

Ширина

103 мм

Глубина

109 мм

Модельный ряд

АП50Б

Преимущества КЭАЗ АП50Б-3МТ-25А-10Iн-500AC-У3-КЭАЗ 107275

Базовая уставка: да;

Категория ETIM: Атоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);

Тип изделия: Выключатель автоматический;

Габариты изделия: Ширина (мм): 103;

Габариты изделия: Высота (мм): 139;

Габариты изделия: Глубина (мм): 109;

Количество полюсов: 3;

Номинальный ток In (А): 25;

Частота тока (Гц): 50/60;

Род тока: AC;

Номинальное рабочее напряжение переменного тока Ue (В): 400;

Предельная коммутационная способность переменного тока Icu (кА): 3;

Вспомогательные (свободные) контакты: Нет;

Наличие привода: ручной;

Диапазон регулировки теплового расцепителя (А): 0,7...1Iн;

Уставка расцепителей токов короткого замыкания: 10Iн;

Регулировка максимальных расцепителей тока: да;

Вид расцепителей: тепловой и электромагнитный;

Номинальное напряжение изоляции Ui (В): 400;

Номинальное импульсное напряжение Uimp (кВ): 6;

Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75;

Номинальный продолжительный ток Iu (А): 25;

Предельная коммутационная способность переменного тока Icu при 400АС (кА): 3;

Способ крепления (монтажа): винт;

Присоединение внешних проводников: переднее;

Макс. сечение присоединяемых проводов (мм²): 6;

Возможность самостоятельного подключения дополнительных устройств: нет;

Способ установки: стационарный с креплением на панели;

Вид присоединяемых проводников: провод;

Климатическое исполнение и категория размещения: У3;

Степень защиты (IP): IP20;

Диапазон рабочих температур (˚С): от -40°С до +40°С;
