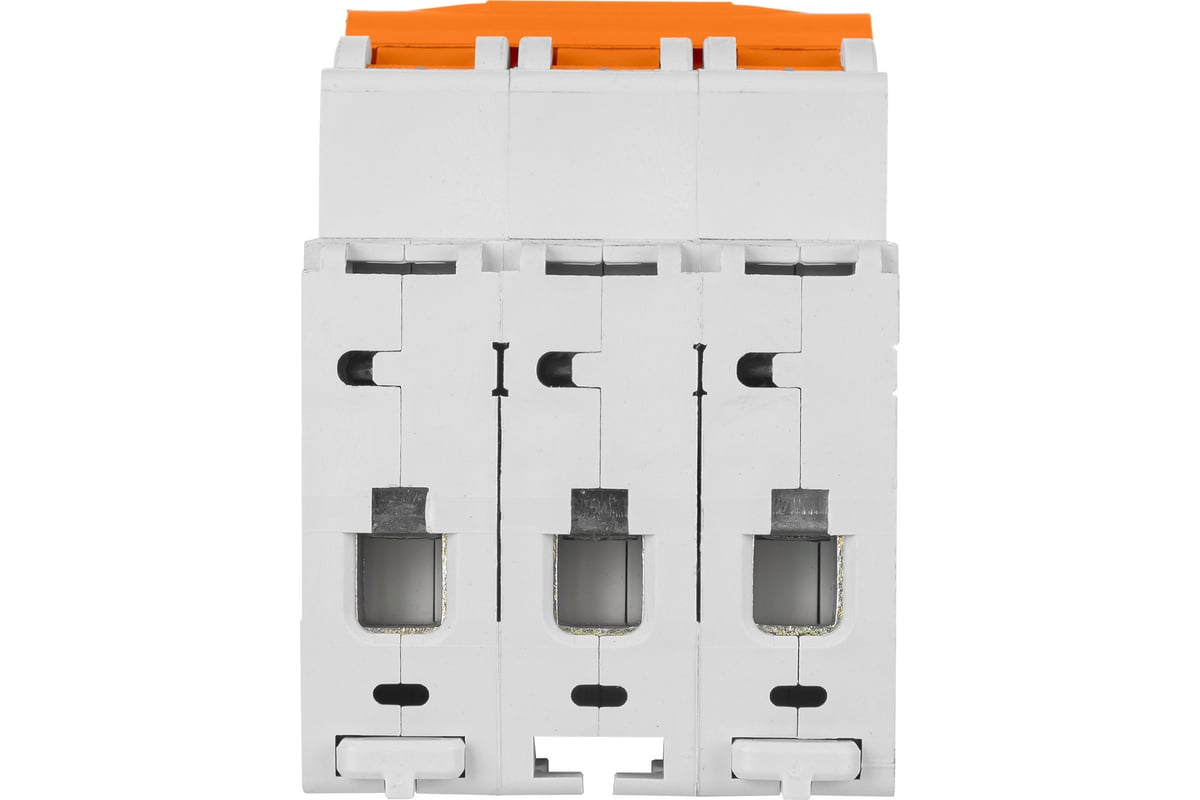

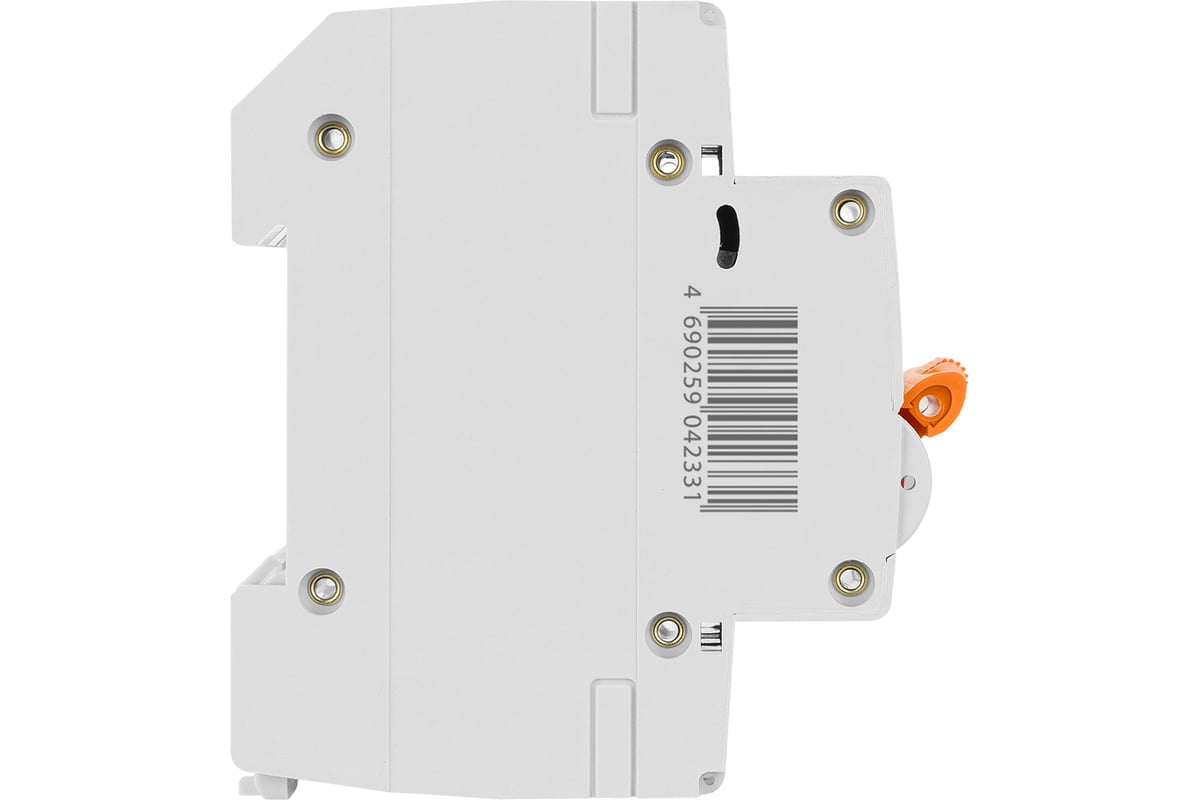

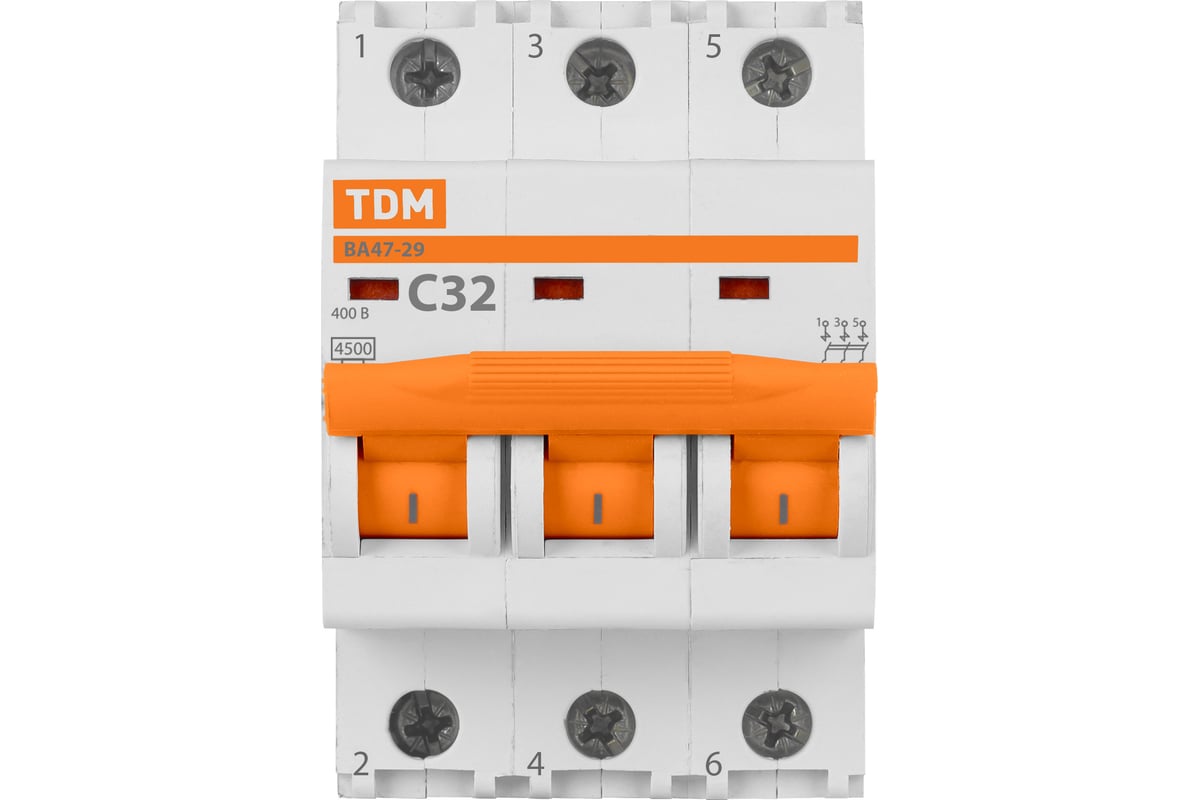

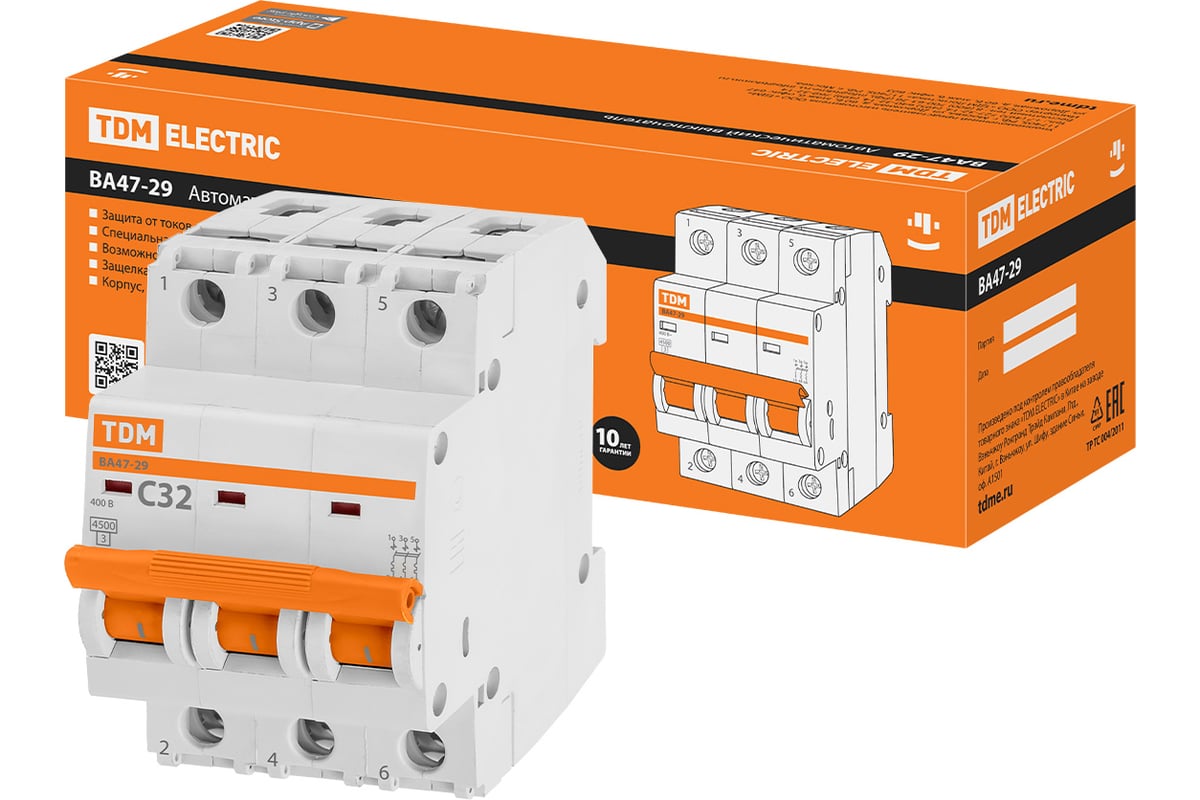

Автоматический выключатель TDM ELECTRIC ВА47-29 (SQ0206-0112)

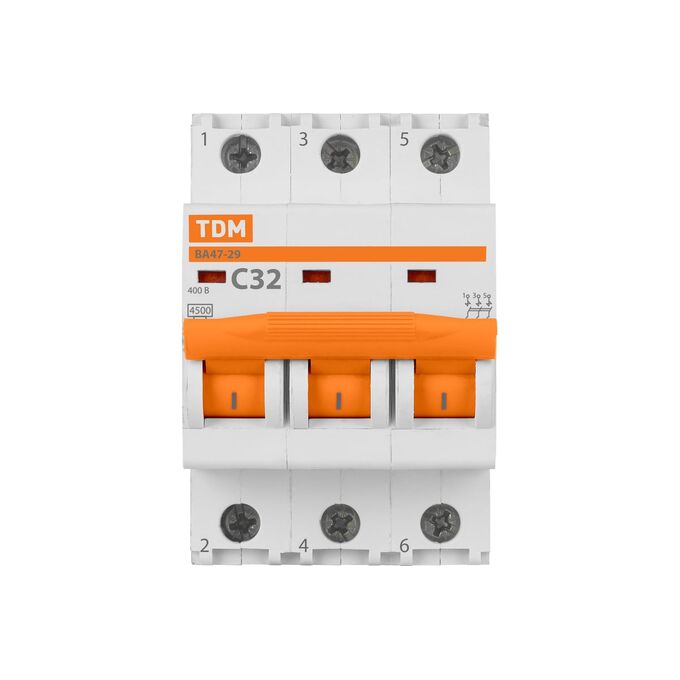

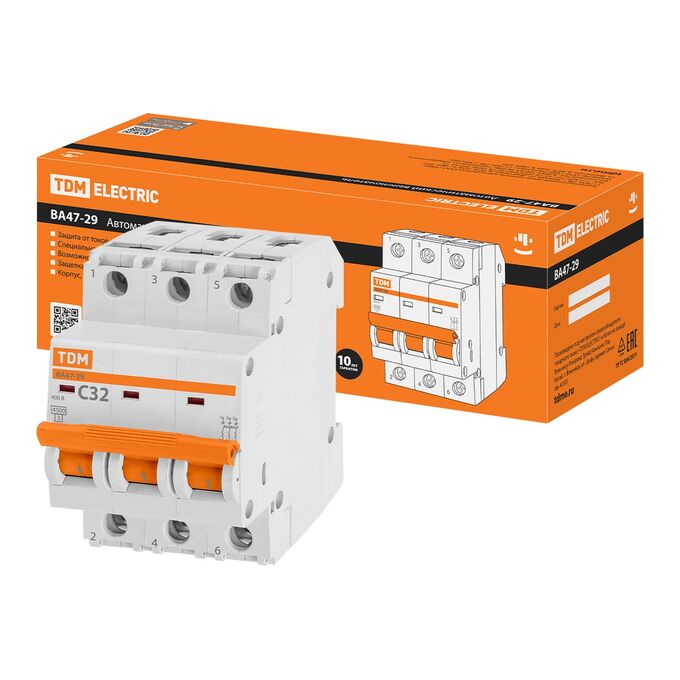

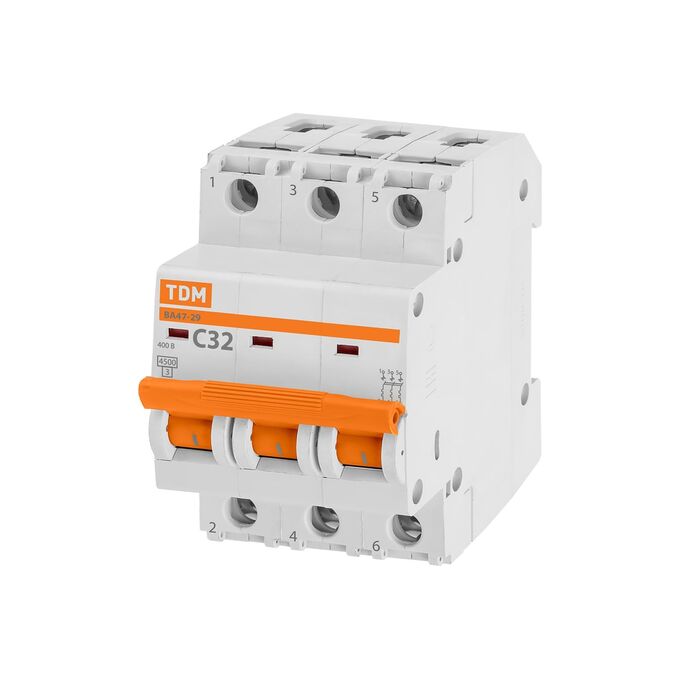

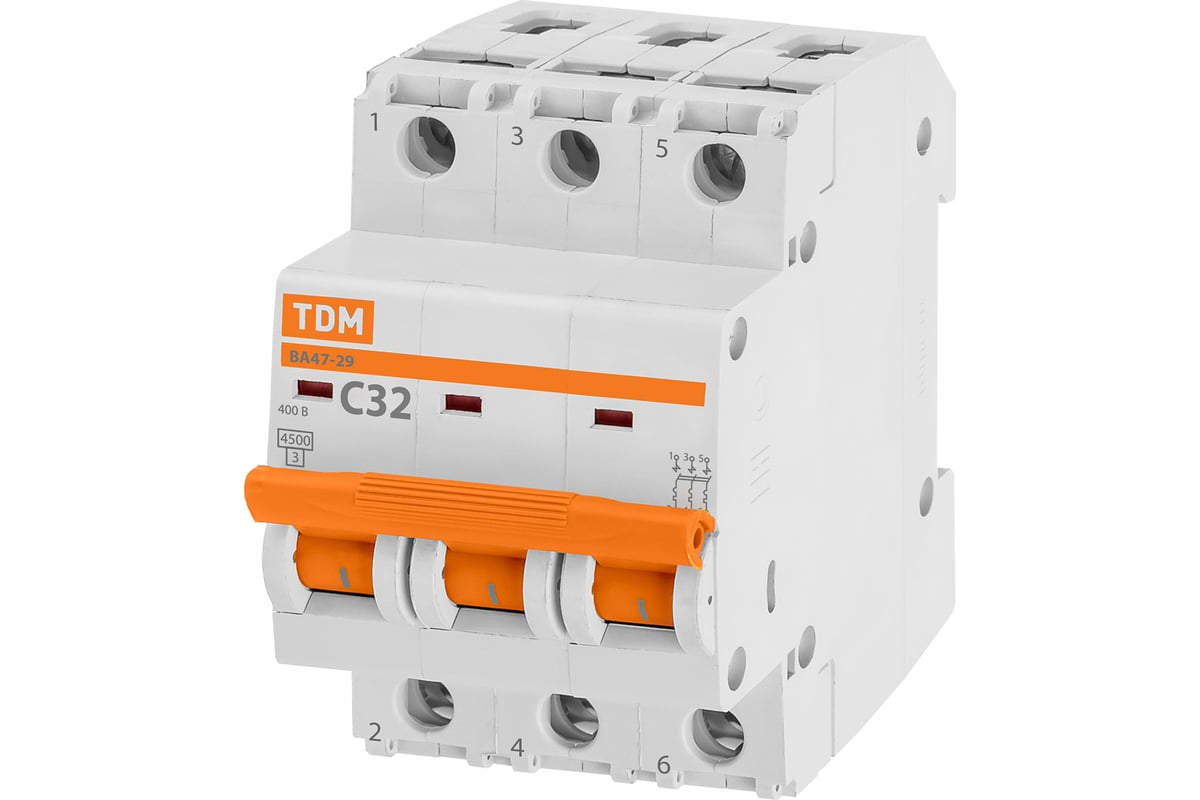

Автоматический выключатель TDM ELECTRIC ВА47-29 3Р 32А 4.5кА С SQ0206-0112 является надежным устройством для защиты распределительных и групповых цепей от коротких замыкания и перегрузок. Вводно-распределительный аппарат широко используется в современном жилом строительстве и в офисных помещениях.

Технические характеристики

Тип

модульный

Тип монтажа

на DIN-рейку

Номинальное напряжение

230/400 В

Отключающая способность

4.5 кА

Климатическое исполнение

УХЛ-4

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

C

Цвет корпуса

белый

Номинальный ток

32 А

Вес нетто

0.33 кг

Высота

80 мм

Ширина

52.5 мм

Глубина

75 мм

Модельный ряд

ВА47-29

ГОСТ

ТР ТС 004/2011

Преимущества

- Корпус и детали автоматического выключателя TDM ВА47-29 3Р 32А 4.5кА С SQ0206-0112 выполнены из пластика не поддерживающего горение;

- Маркировка не подвержена стиранию в пределах срока эксплуатации;

- Соответствует стандартам ГОСТ Р 50345-99;

- Номинальная отключающая способность: 4500 А;

- Напряжение постоянного тока: 48 В/полюс;

- Условия эксплуатации УХЛ4;

- Электрическая износостойкость, циклов В-О: не менее 6 000;

- Механическая износостойкость, циклов В-О: не менее 20 000;

- Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;

- Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;

- Диапазон рабочих температур: от -40 до +50 °С;

- Момент затяжки: 3 Н*м;

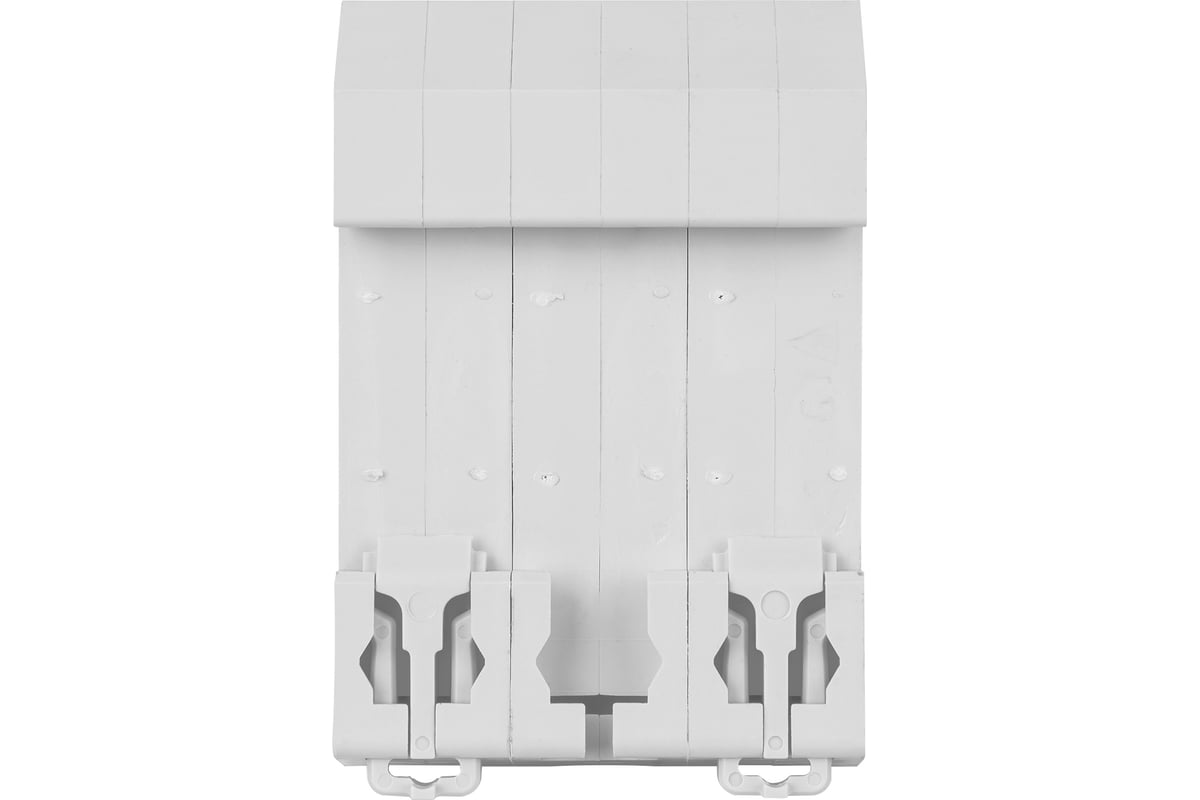

- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;

- Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;

- Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке;

- Может устанавливаться в любом положении без изменения номинальных характеристик;

- Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;

- На лицевой панели реализован механический индикатор положения контактов (включено/отключено);

- Эргономичная рукоятка управления, исключающая соскальзывание пальцев;

- Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;

- Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм;

- Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов;

- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери;

- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;

- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы;

- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;

- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;

- Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;

- Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;

- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно);

- Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;

- Кривая С - отключит ток в цепи в 5-10 раз больше номинального.
