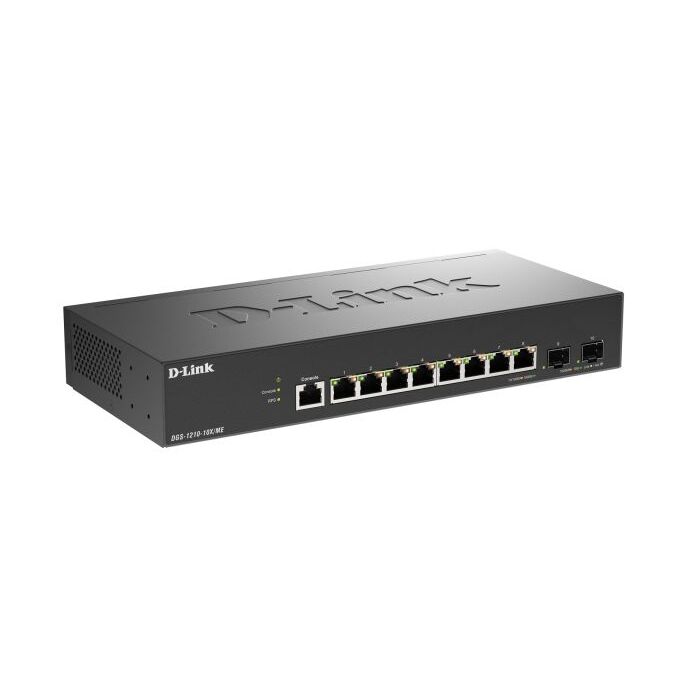

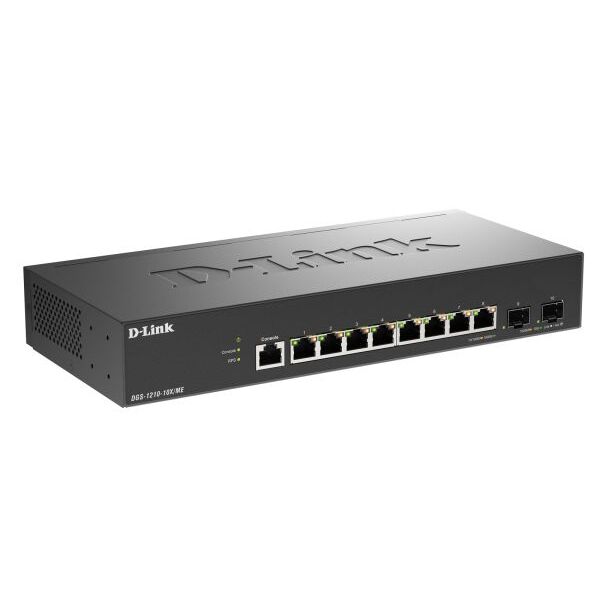

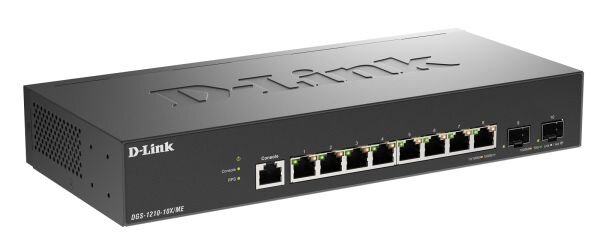

Коммутатор управляемый D-Link DGS-1210-10X/ME/C1A 8x1Гбит/с 2SFP+

Процессор • 1,4 ГГц

Оперативная память • 1 024 МБ

Интерфейсы

8 портов 10/100/1000Base-T

2 порта 10GBase-X SFP+

Консольный порт с разъемом RJ-45

• 8 портов 10/100/1000Base-T

• 8 портов 10/100/1000Base-T

Индикаторы

Power

Link/Activity/Speed (на порт)

Console

RPS

• Power

Кнопки • Кнопка выключения/включения питания RPS

Разъем питания

Разъем для подключения питания (переменный ток)

Разъем для подключения RPS1

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-X

IEEE 802.3ae 10GBase-X

IEEE 802.3az Energy-Efficient Ethernet

Автоматическое согласование скорости и режима дуплекса

Управление потоком IEEE 802.3x

Автоматическое определение MDI/MDIX на всех медных портах

• IEEE 802.3 10Base-T

Дуплексный режим

Полу-/полный дуплекс для скорости 10/100 Мбит/с

Полный дуплекс для скорости 1000 Мбит/с

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

Производительность

Коммутационная матрица • 56 Гбит/с

Метод коммутации • Store-and-forward

Размер таблицы МАС-адресов • 16K записей

Макс. скорость перенаправления 64-байтных пакетов • 41,66 Mpps

Буфер пакетов • 1,5 МБ

Jumbo-фрейм • 10 240 байт

Программное обеспечение

Функции уровня 2

Таблица MAC-адресов: 16К записей

Spanning Tree Protocol

802.1D STP

802.1w RSTP

802.1s MSTP

Фильтрация BPDU

Root Restriction

• Поддержка Ethernet Ring Protection Switching (ERPS, ITU-T G.8032)

Loopback Detection

Зеркалирование портов

Поддержка 1 группы зеркалирования

Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)

RSPAN

Link aggregation

802.3ad

Макс. 8 групп на устройство/8 портов на группу

• Таблица MAC-адресов: 16К записей

Многоадресная рассылка уровня 2

IGMP Snooping

IGMP v1/v2

IGMP v3 awareness

Фильтрация/аутентификация IGMP

Поддержка 1024 групп

IGMP Snooping Fast Leave на основе VLAN/узла

Report Suppression

IGMP Querier

• MLD Snooping

MLD v1

MLD v2 awareness

Поддержка 1024 групп

• IGMP Snooping

VLAN

802.1Q Tagged VLAN

Группы VLAN

- Макс. 4094 VLAN

VLAN на основе портов

GVRP

Asymmetric VLAN

Макс. 256 динамических VLAN

802.1v Protocol VLAN

VLAN Trunking

VLAN на основе MAC-адресов

Q-in-Q на основе портов

ISM VLAN

Private VLAN

Voice VLAN

• 802.1Q Tagged VLAN

Функции уровня 3

Макс. 768 записей ARP

Поддержка 768 статических записей ARP

Поддержка Gratuitous ARP

Маршрут по умолчанию

Количество IP интерфейсов: 4

Статическая маршрутизация

- Поддержка 64 статических маршрутов IPv4

Поддержка 32 статических маршрутов IPv6

• Макс. 768 записей ARP

Качество обслуживания (QoS)

CoS на основе:

Порта коммутатора

Очередей приоритетов 802.1p

VLAN ID

MAC-адреса

IPv4/IPv6-адреса

DSCP

ToS

Типа протокола

TCP/UDP-порта

Класса IPv6-трафика

• Управление полосой пропускания

На основе порта (входящее, с минимальным шагом до 64 Кбит/с)

На основе потока (входящее, с минимальным шагом до 64 Кбит/с)

Для выходной очереди (с минимальным шагом до 64 Кбит/с)

• Обработка очередей

Strict Priority

Weighted Round Robin (WRR)

8 очередей на порт

Списки управления доступом (ACL)

ACL на основе

MAC-адреса

IPv4/v6-адреса

Типа протокола

Номера порта TCP/UDP для IPv4/IPv6

Класса трафика IPv6

На основе содержимого пакета

• До 768 правил доступа для входящего трафика

ACL на основе времени

Фильтрация интерфейса CPU

• ACL на основе

Безопасность

SSH v2

SSL v1/2/3

Port Security (до 64 MAC-адресов на порт)

IP-MAC-Port Binding (IMPB)

- ND Snooping IPv6

Проверка ARP-пакетов

Проверка IP-пакетов

DHCP Snooping IPv6

Защита от широковещательного/многоадресного/ одноадресного шторма

D-Link Safeguard Engine

DHCP Server Screening

Фильтрация DHCP-клиентов

Защита от атак BPDU

Предотвращение атак DoS

Сегментация трафика

Обнаружение проблем, связанных с совпадением сетевых адресов

• SSH v2

OAM

802.3ah Ethernet Link OAM

- Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)

802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

Диагностика кабеля

Dying Gasp

Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

802.1ag CFM

• 802.3ah Ethernet Link OAM

AAA

802.1X

- Управление доступом на основе узлов

Управление доступом на основе портов

Guest VLAN

MAC-аутентификация на основе узлов

RADIUS/TACACS+ accounting

4 уровня учетной записи пользователя

Управление доступом на основе MAC-адресов

- Макс. 256 записей при использовании локальной базы данных

Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных

• 802.1X

Управление

Web-интерфейс (поддержка IPv4/IPv6)

Интерфейс командной строки (CLI)

Telnet-сервер/клиент (поддержка IPv4/IPv6)

TFTP-клиент (поддержка IPv4/IPv6)

Регистрация команд

SNMP v1/v2c/v3

SNMP Traps

Системный журнал

RMON v1

RMON v2

LLDP

LLDP-MED

BootP/DHCP-клиент

Автоматическая настройка DHCP

Конфигурационный файл в текстовом формате

Trusted Host

DHCP relay (IPv4/IPv6)

- DHCP relay agent/local relay

DHCP relay option 12, 82

PPPoE Circuit-ID insertion

Trap/alarm/log severity control

Мониторинг CPU

SNTP

Команды отладки

Восстановление пароля

Шифрование пароля

sFlow

Хранение двух образов программного обеспечения (dualimage)

Поддержка Real Time Clock (RTC)

До 14 одновременных сессий telnet/ssh/console

FTP-клиент (поддержка IPv4/IPv6)

• Web-интерфейс (поддержка IPv4/IPv6)

Технология Green

Экономия электроэнергии за счет:

Определения статуса соединения

Выключения индикаторов

Выключения портов

Использования спящего режима

• Экономия электроэнергии за счет:

Питание • 100-240 В переменного тока, 50/60 Гц

Максимальная потребляемая мощность • 8,19 Вт

Потребляемая мощность в режиме ожидания • 3,74 Вт

Тепловыделение • 8,19 Вт (27,96 БТЕ/час)

Защита от статического электричества • Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции • Пассивная

Температура

Рабочая: от 0 до 50 °C

Хранения: от -25 до 70 °C

• Рабочая: от 0 до 50 °C
