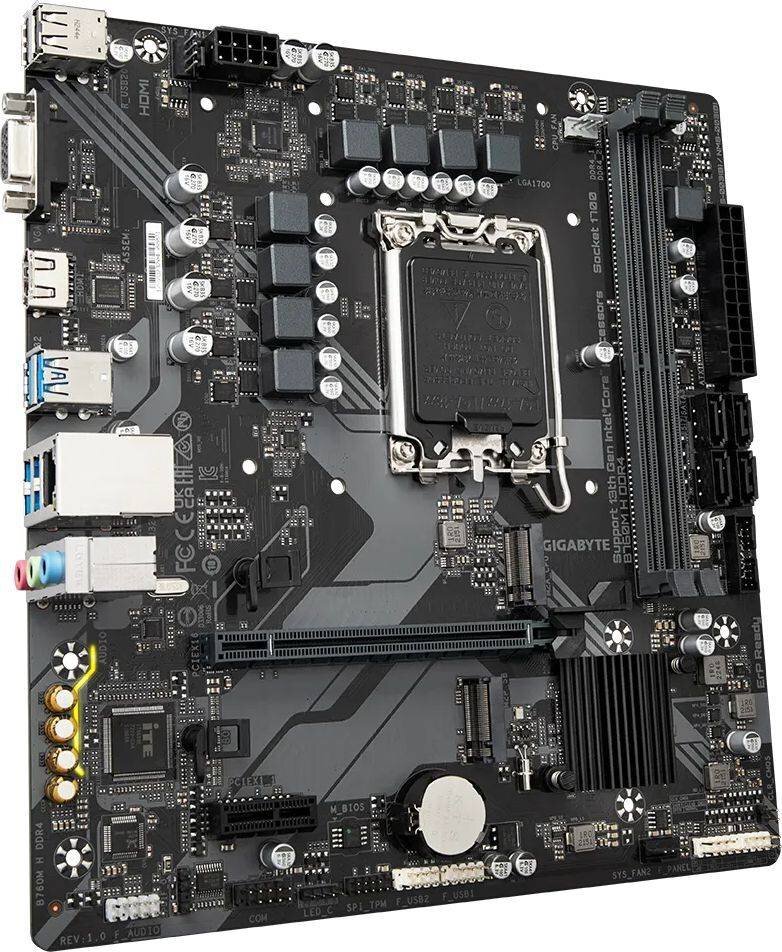

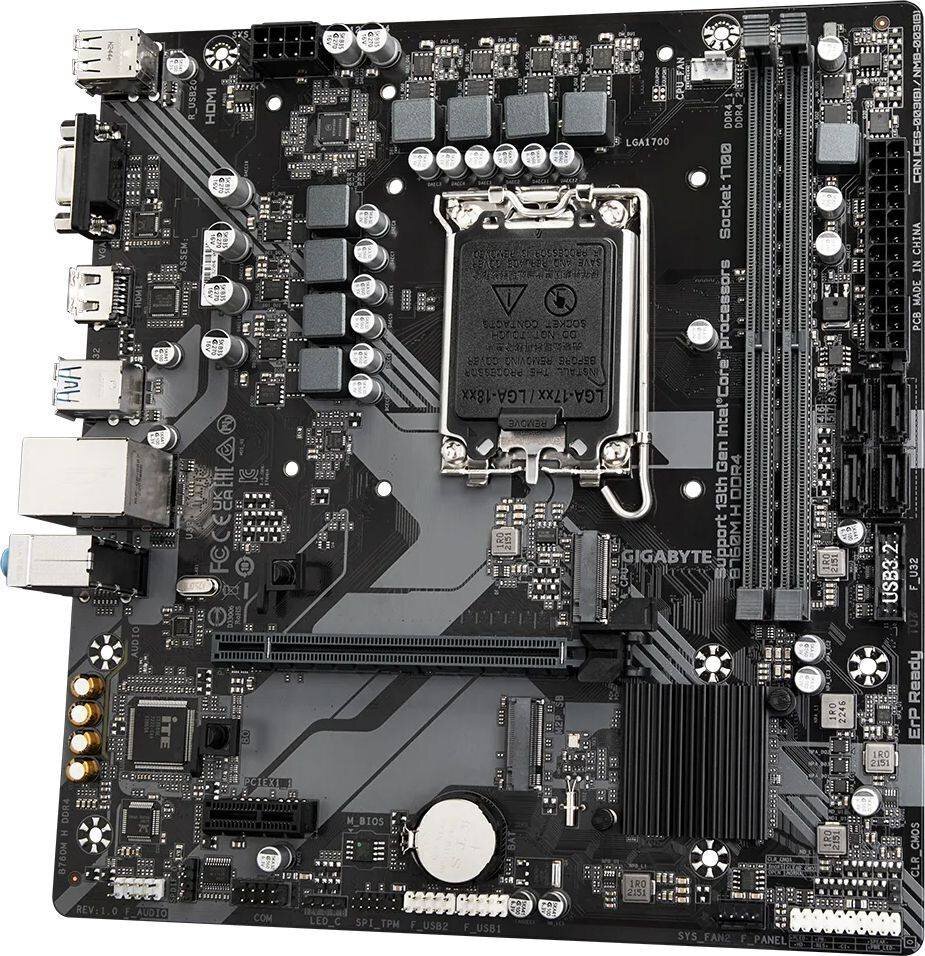

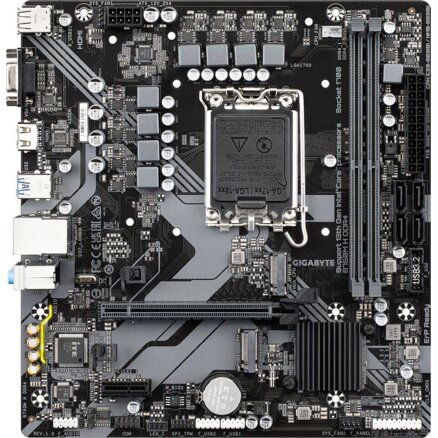

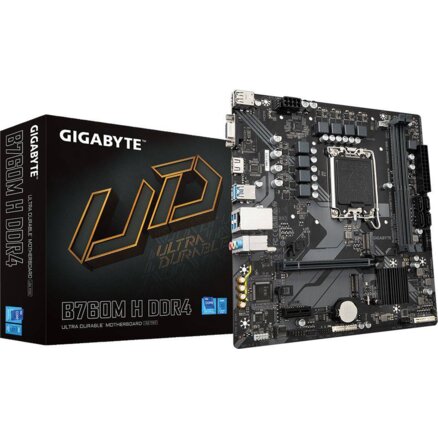

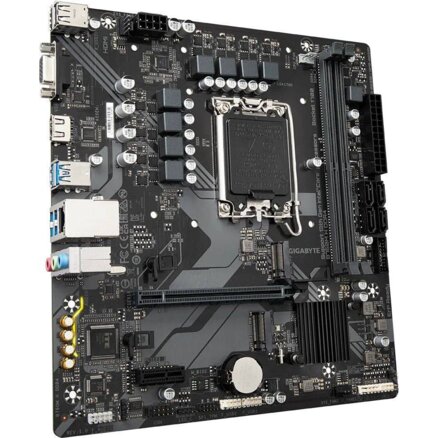

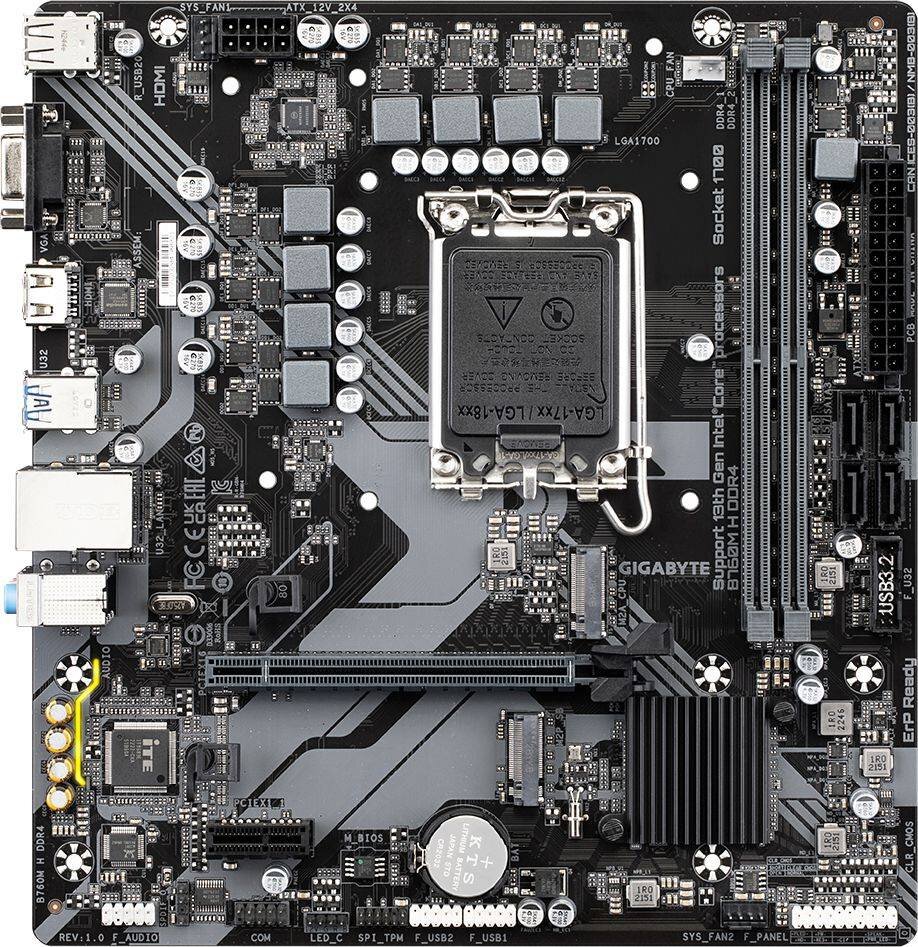

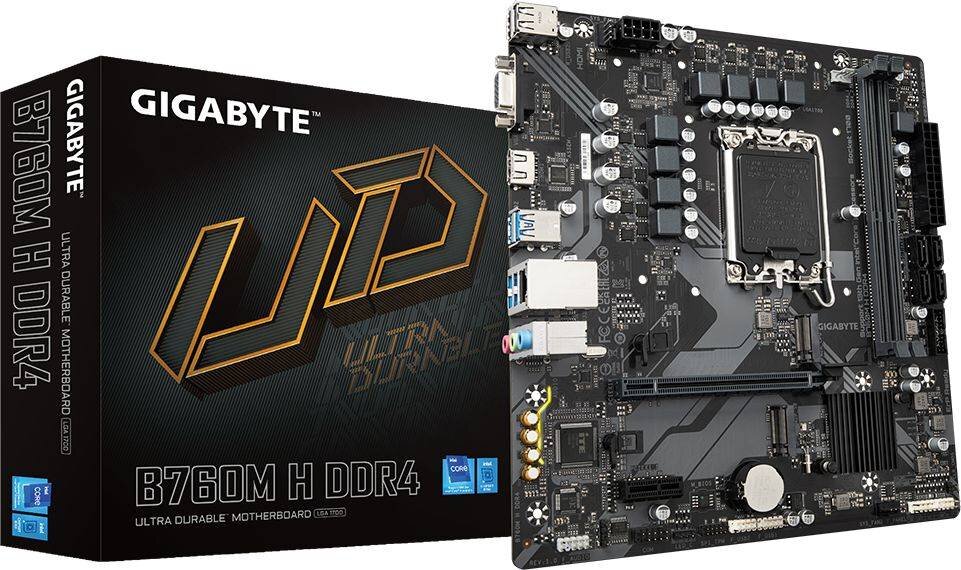

MB s1700 Gigabyte B760M H DDR4, Intel B760, 2xDDR4-3200 МГц, 1xPCI-Ex16, 2xM.2, Micro-ATX

Общие параметры

Тип

материнская плата

Модель

GIGABYTE B760M H DDR4

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Высота

230 мм

Ширина

215 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

2

Форм-фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR4

Количество каналов памяти

2

Максимальный объем памяти

64 ГБ

Максимальная частота памяти (JEDEC/без разгона)

3200 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2

2 x (M) 2280 PCIe 4.0 x4

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

0, 1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

1

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

нет

Количество слотов PCI-E x1

1

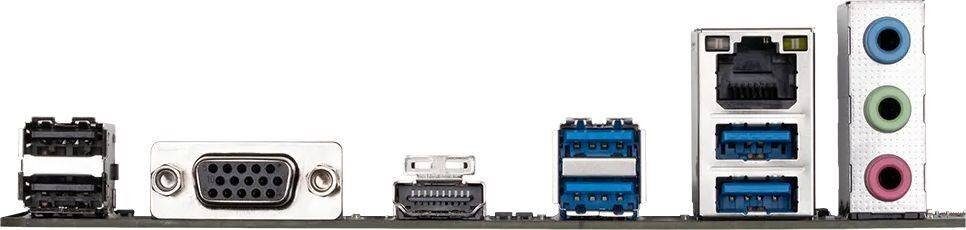

Задняя панель

Количество и тип USB на задней панели

USB 2.0 x2, USB 3.2 Gen1 Type A x4

Thunderbolt

нет

Видеовыходы

HDMI, VGA (D-Sub)

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S/PDIF)

нет

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin)

Разъем питания процессорного кулера

4-pin

4-Pin PWM коннекторы для вентиляторов

2

4-Pin коннекторы для помпы СЖО

нет

3-Pin коннекторы для вентиляторов

нет

Разъем светодиодов 3-Pin (+5V-D-G)

0

Разъем светодиодов 4-Pin (12V-G-R-B)

1

M.2 ключ E

нет

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Сеть

Скорость сетевого адаптера

1 Гбит/с

Встроенный адаптер Wi-Fi

нет

Контроллер WiFi

нет

Bluetooth

нет

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Количество фаз питания

8

Пассивное охлаждение

чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

нет

Подсветка элементов платы

нет

ПО для синхронизации подсветки

GIGABYTE RGB Fusion

Комплектация

документация, задняя планка

Особенности, дополнительно

коннектор COM-порта, поддержка TPM 2.0
