MB s1700 MSI Pro B760M-A WiFi, 4*DDR5, 2*PCIEx16, 1*PCIEx1, 2*M.2, 1*TypeC, 2*USB3.2Gen2, 6*USB3.2Gen1, 6*USB2.0, 4*SATA3.0, 2.5G, 2*DP, 2*HDMI, M-ATX

Общие параметры

Тип

материнская плата

Модель

MSI PRO B760M-A WIFI

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Высота

244 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Память

Количество слотов памяти

4

Форм фактор поддерживаемой памяти

DIMM

Тип поддерживаемой памяти

DDR5

Количество каналов памяти

2

Максимальный объем памяти

192 ГБ

Максимальная частота памяти (JEDEC/без разгона)

5600 МГц

Частота оперативной памяти в разгоне

5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц

Контроллеры накопителей

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2

(M) 2242/2260/2280 PCIe 4.0 x4, (M) 2242/2260/2280 SATA/PCIe 4.0 x4

Количество портов SATA

4

Другие разъемы накопителей

нет

Режим работы SATA RAID

1, 5, 10

Поддержка NVMe

есть

Слоты расширения

Версия PCI Express

4.0

Количество слотов PCI-E x16

2

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

нет

Количество слотов PCI-E x1

1

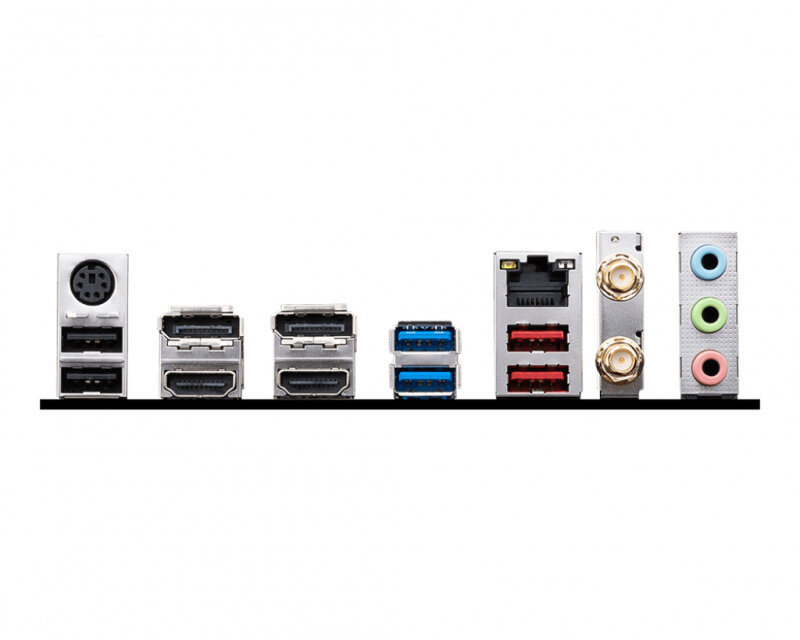

Задняя панель

Количество и тип USB на задней панели

USB 2.0 x2, USB 3.2 Gen1 Type A x2, USB 3.2 Gen2 Type A x2

Thunderbolt

нет

Видеовыходы

DisplayPort x2, HDMI x2

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S/PDIF)

нет

Другие разъемы на задней панели

PS/2 (комбинированный), SMA (для антенны Wi-Fi) x2

Внутренние коннекторы

Внутренние коннекторы USB на плате

USB 2.0 (9 pin) x2, USB 3.2 Gen1 (19 pin) x2, USB 3.2 Gen1 Type-C

Разъем питания процессорного кулера

4-pin

4-Pin PWM коннекторы для вентиляторов

3

4-Pin коннекторы для помпы СЖО

1

3-Pin коннекторы для вентиляторов

нет

Разъем светодиодов 3-Pin (+5V-D-G)

2

Разъем светодиодов 4-Pin (12V-G-R-B)

1

M.2 ключ E

есть

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Сеть

Скорость сетевого адаптера

2.5 Гбит/с

Чипсет сетевого адаптера

Realtek RTL8125BG

Встроенный адаптер Wi-Fi

WI-FI 6E (802.11ax)

Bluetooth

Bluetooth 5.3

Охлаждение и питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin + 4-pin

Количество фаз питания

13

Пассивное охлаждение

зона VRM, чипсет

Активное охлаждение

нет

Дополнительные параметры

Кнопки на плате

нет

Подсветка элементов платы

нет

ПО для синхронизации подсветки

MSI Mystic Light

Комплектация

антенна Wi-Fi, винт для разъема M.2 x2, документация, задняя планка, кабель SATA

Особенности, дополнительно

1 разъем питания вентилятора совмещен с питанием помпы, коннектор COM-порта
