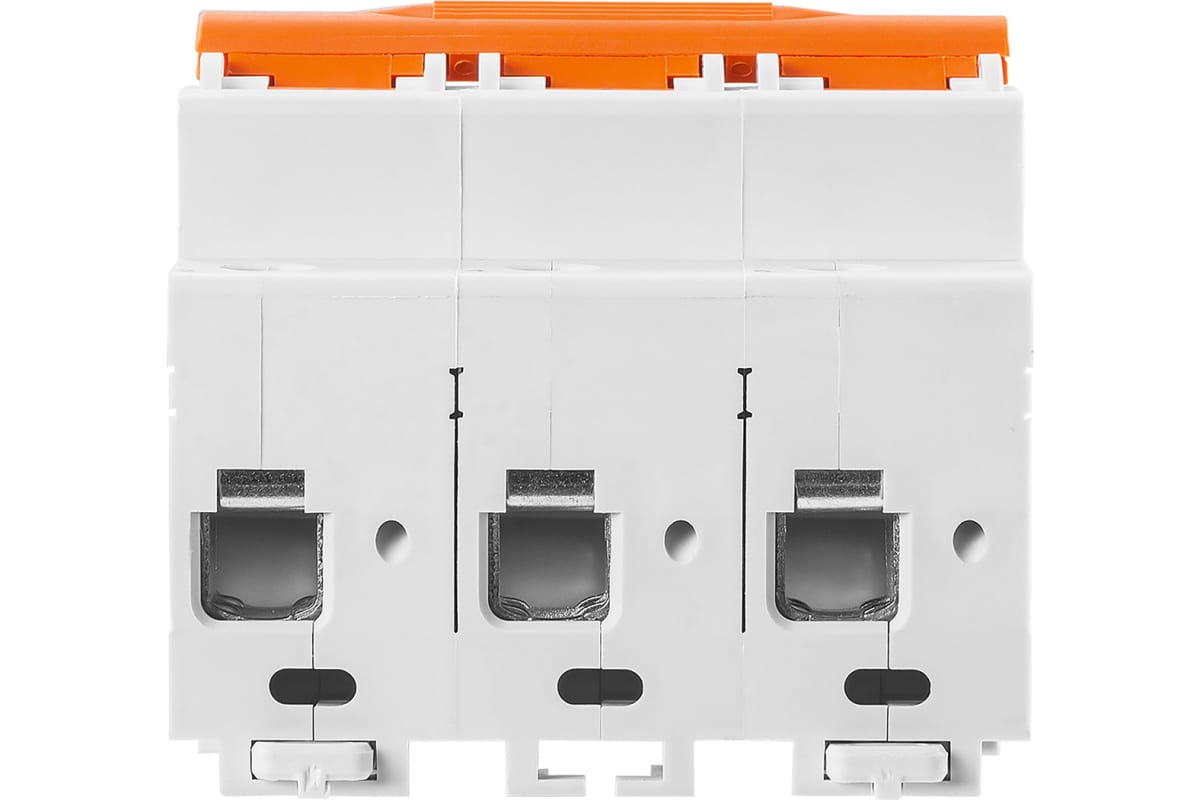

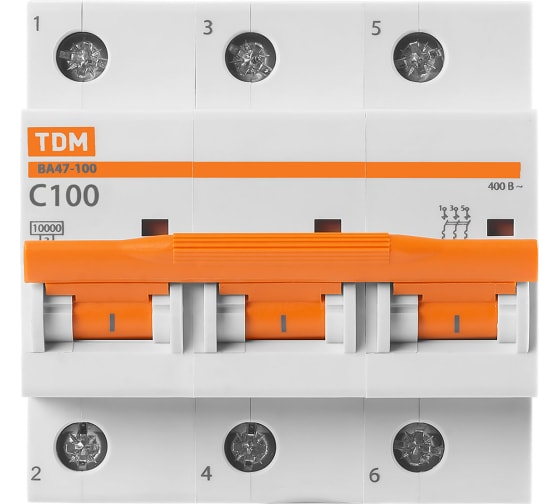

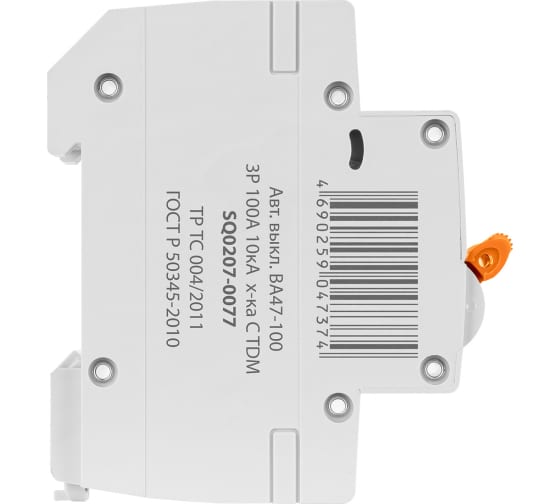

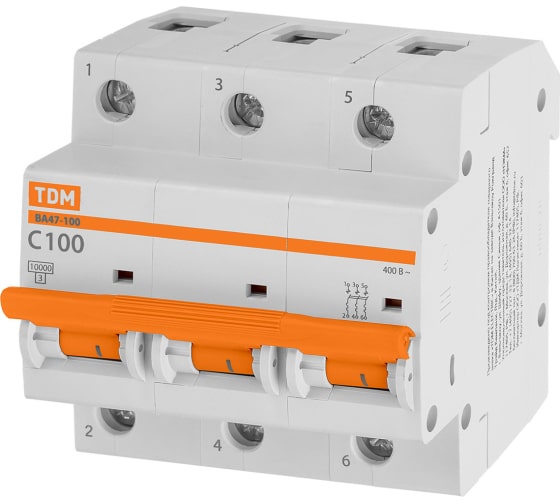

Автоматический выключатель TDM ВА47-100 (SQ0207-0077) 3Р 100А 10кА х-ка С

Автоматический выключатель TDM ВА47-100 3Р 100А 10кА С SQ0207-0077 - вводно-распределительное устройство для бытовых электроустановок. Изделие обеспечивает проведение тока в нормальном режиме. В случае перегрузок или возникновения коротких замыканиях автомат оперативно производит отключение электропитания.

Технические характеристики TDM ВА47-100 3Р, 100 А, 10 кА, С SQ0207-0077

Тип

модульный

Тип монтажа

на DIN-рейку

Номинальное напряжение

230/400 В

Отключающая способность

10 кА

Климатическое исполнение

УХЛ-4

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

C

Цвет корпуса

белый

Вид

автоматический выключатель

Вес нетто

0.45 кг

Номинальный ток

100 А

Высота

80 мм

Ширина

81 мм

Глубина

75 мм

Модельный ряд

ВА47-100

Преимущества TDM ВА47-100 3Р, 100 А, 10 кА, С SQ0207-0077

Корпус и детали автоматического выключателя TDM ВА47-100 3Р 100А 10кА С SQ0207-0077 выполнены из пластика не поддерживающего горение;

Маркировка не подвержена стиранию в пределах срока эксплуатации;

Клеммные зажимы промаркированы, что позволяет избежать ошибок при монтаже;

Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;

Высокая отключающая способность - 10 000 А;

Конструкция выключателя предусматривает два типа защиты: от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;

На лицевой панели реализован механический индикатор положения контактов (включено/отключено);

Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку, что обеспечивает необходимое усилие при затяжке;

Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;

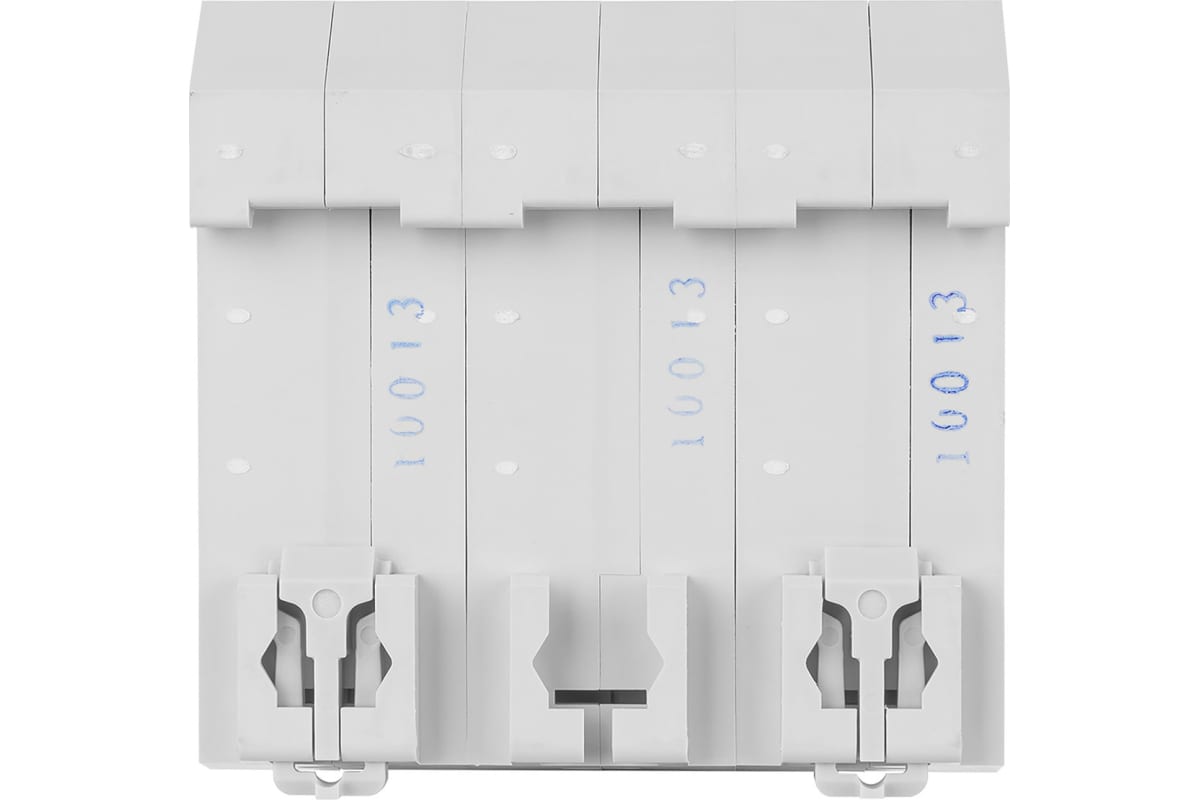

Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;

Выключатель может быть установлен в любом положении без изменения его номинальных характеристик;

Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости, также это уменьшает переходное сопротивление и тепловые потери;

Эргономичная рукоятка управления исключает соскальзывание пальцев;

Механизм моментного включения позволяет исключить возможность «плавного» смыкания силовых контактов при взведении рукоятки управления, продлевая жизнь контактов, благодаря отсутствию дуги при их смыкании;

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;

Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;

Соответствует стандарту ГОСТ Р 50345-99;

Условия эксплуатации УХЛ4;

Электрическая износостойкость, циклов В-О: не менее 6 000;

Механическая износостойкость, циклов В-О: не менее 20 000;

Максимальное сечение присоединяемых проводников: 35 мм2 - для многожильного проводника, 50 мм2 - для одножильного;

Диапазон рабочих температур: от -40 до +50 °С;

Наличие драгоценных металлов (серебро): 0,22 г/полюс;

Момент затяжки: 3,5 Н*м;

Габаритные размеры: 81х80х75 мм;

Кривая С - ток в цепи в 5-10 раз больше номинального.
