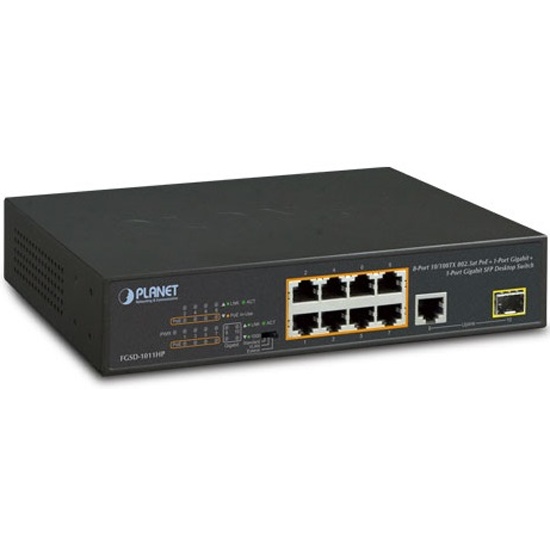

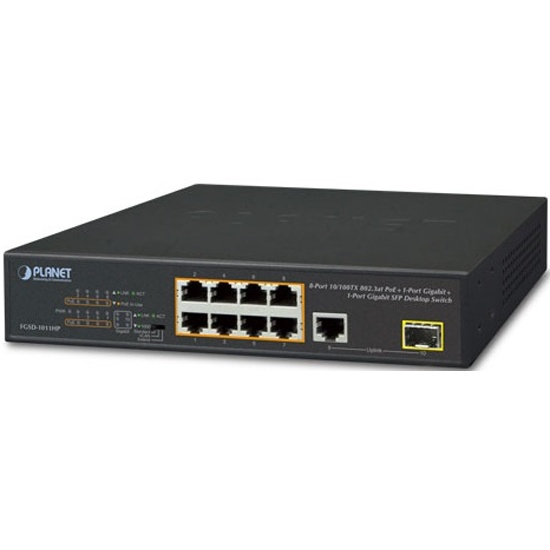

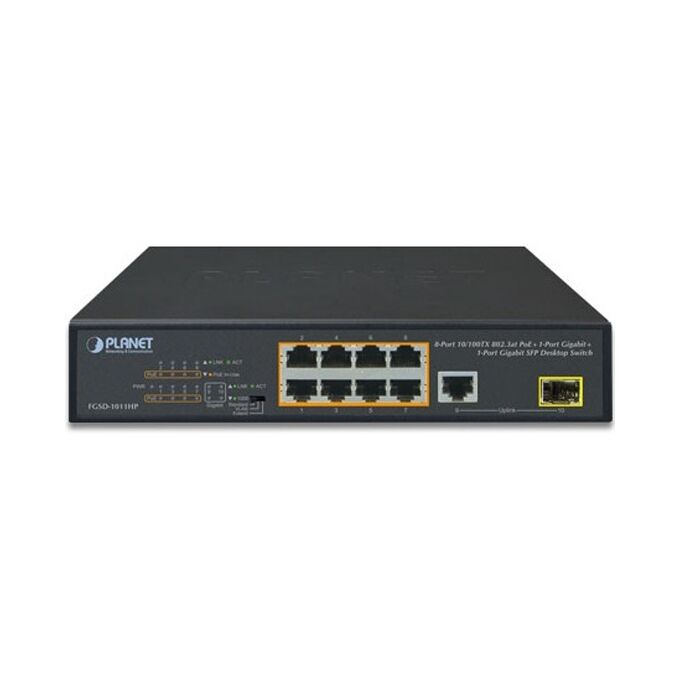

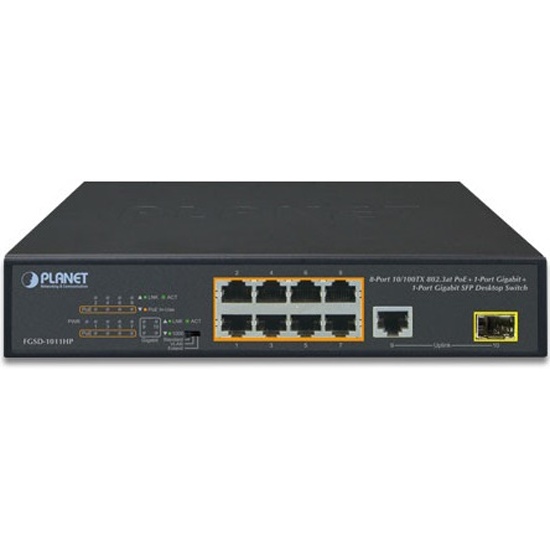

Коммутатор PLANET FGSD-1011HP 8-Port 10/100TX 802.3at + 1-Port 10/100/1000T

Централизованное распределение питания для системы HD IP-видеонаблюдения

FGSD-1011HP, новый член семейства коммутаторов PLANET 802.3at PoE Fast Ethernet, обеспечивает питание через Ethernet с 8 портами 10/100 Мбит/с 802.3af/at, 1 гигабитным портом и 1 гигабитным портом SFP. с общим бюджетом PoE 120 Вт. Его мощности более чем достаточно для любых сетевых приложений со скоростью передачи данных Fast Ethernet. Восемь портов 802.3af/at PoE имеют функцию инжектора питания PoE, которая может управлять 8 устройствами с питанием, совместимыми с IEEE 802.3at. FGSD-1011HP также предлагает простую, экономичную и неблокирующую производительность на скорости среды передачи данных. Он поставляется с 9-дюймовым компактным металлическим корпусом, подходящим для настольного развертывания в сетевом приложении офиса SOHO или отдела.

Увеличенное расстояние для передачи питания и данных

Встроенный твердотельный DIP-переключатель обеспечивает режимы работы «Стандартный», «VLAN» и «Расширенный». FGSD-1011HP работает как обычный коммутатор IEEE 802.3af/at PoE в стандартном режиме работы. Режим работы «VLAN» включает функцию VLAN на основе портов, которая может помочь предотвратить влияние многоадресного или широковещательного шторма IP-камеры друг на друга.

В режиме работы «Расширение» FGSD-1011HP работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, но может поддерживать выходную мощность PoE 30 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 м по кабелю Ethernet UTP. Благодаря этой совершенно новой функции FGSD-1011HP представляет собой дополнительное решение для увеличения расстояния PoE 802.3af/at, что снижает затраты на установку кабеля Ethernet. Его функция изоляции VLAN изолирует каждый порт, чтобы предотвратить широковещательный шторм и защитить спуфинг DHCP в режиме работы «Extend».

Два гигабитных восходящих порта FGSD-1011HP поставляется с двумя восходящими портами со скоростью передачи 1000 Мбит/с для обеспечения высокоскоростной передачи данных и видео, надежной гарантии соединения между системой наблюдения и внешней сетью, где восемь портов PoE+ могут использоваться в полной мере. .

Возможности оптоволоконного соединения позволяют расширить развертывание сети.Слот mini-GBIC, встроенный в FGSD-1011HP, поддерживает автоматическое обнаружение SFP и двойную скорость, поскольку он оснащен оптоволокном 100BASE-FX и 1000BASE-SX/LX SFP (Small Form-factor Pluggable). -оптические модули, что означает, что теперь администратор может гибко выбирать подходящий приемопередатчик SFP в зависимости от расстояния передачи или скорости передачи, необходимой для эффективного расширения сети. Расстояние может быть увеличено с 550 метров до 2 километров (многомодовое волокно) и 10/20/30/40/50/60/70/120 километров (одномодовое волокно или волокно WDM). Они хорошо подходят для приложений для восходящей связи с магистральным коммутатором и центром мониторинга на большом расстоянии.

Надежная защита FGSD-1011HP защищает от перенапряжения 4 кВ электростатического разряда для повышения стабильности продукта, а также защищает сети пользователей от разрушительных атак электростатического разряда, гарантируя, что поток операций не будет колебаться.

Экологически чистая безвентиляторная конструкция для бесшумнойработы FGSD-1011HP поставляется в компактном металлическом корпусе размером с настольный компьютер, что делает размещение устройства удобным. Он имеет вентилируемую конструкцию, в которой нет необходимости в охлаждающем вентиляторе, что делает его работу бесшумной. Более того, FGSD-1011HP способен надежно и стабильно работать в любой среде, не влияя на его производительность. Развертывание PoE PD с постоянной подачей питания может быть выполнено легко и быстро.

Простая установка и кабельное подключение

Поскольку передача данных и высокая мощность PoE передаются по кабелю, FGSD-1011HP может уменьшить потребность в удлиненных кабелях и электрических розетках на стене, потолке или в любом труднодоступном месте. Это помогает снизить затраты на установку и упростить монтажные работы. Все медные интерфейсы RJ45 FGSD-1011HP поддерживают автосогласование 10/100/1000 Мбит/с для определения оптимальной скорости через кабель RJ45 категории 6, 5 или 5e. Он также поддерживает стандартный автоматический выбор режима MDI/MDI-X, который может определять тип подключения к любому устройству Ethernet без использования специальных прямых или перекрестных кабелей.

Идеально интегрированное решение для IP-камеры PoE и системы NVR

Специально разработанный для растущих популярных приложений IP-наблюдения, коммутатор FGSD-1011HP 802.3at PoE позиционируется как коммутатор наблюдения для быстрого и простого развертывания IP-камеры PoE с подачей питания. FGSD-1011HP обеспечивает функции PoE 802.3at и 802.3af, а также 8 портов 10/100BASE-TX с 30-ваттным 802.3at или 15,4-ваттным 802.3af PoE в медных интерфейсах RJ-45, 1 дополнительный гигабитный порт TP и 1 дополнительный гигабитный порт . Интерфейс восходящей связи SFP, поддерживающий высокоскоростную передачу изображений и видео наблюдения.

Коммутатор PoE для отдела/рабочей группы IP Office

При расширении бизнес-офиса необходимые дополнительные телефоны могут быть установлены с меньшими затратами за счет внедрения системы IP-телефонии PoE, чем при использовании традиционной системы телефонной связи по цепям. Коммутатор FGSD-1011HP 802.3af/at PoE помогает предприятиям создавать интегрированные сети передачи данных, голоса и питания. IP-телефоны, соответствующие стандарту IEEE 802.3af, могут быть установлены без дополнительного кабеля питания, поскольку питание может подаваться по стандартному кабелю Ethernet от подключенного FGSD-1011HP.

Группа беспроводных точек доступа, IP-телефоны PoE и адаптер аналоговой телефонии отлично работают с FGSD-1011HP, который подает питание по кабелям Ethernet. Благодаря FGSD-1011HP развертывание IP-телефонии становится более надежным и экономичным, что помогает предприятиям значительно сократить расходы при переходе от традиционной системы телефонии к коммуникационной инфраструктуре IP-телефонии.

Физический порт

8 портов Fast Ethernet 10/100 Мбит/с

1 порт Gigabit Ethernet 10/100/1000BASE-T

1 интерфейс 1000BASE-X mini-GBIC SFP

Питание через Ethernet

Соответствует стандарту IEEE 802.3af/at Power over Ethernet.

Питание до 8 устройств IEEE 802.3af/2 IEEE 802.3at

Поддерживает мощность PoE до 30 Вт для каждого порта PoE.

Бюджет PoE 120 Вт

8 портов, поддерживающих питание 52 В постоянного тока для устройства с питанием по PoE (порты с 1 по 8)

Аппаратный DIP-переключатель для выбора режима «Стандартный», «VLAN» и «Расширенный»; режим «Расширенный» обеспечивает передачу 30-ваттного PoE на расстояние 250 м со скоростью 10 Мбит/с и изоляцию VLAN

Автоматическое определение питаемого устройства (PD)

Защита цепи предотвращает помехи питания между портами

Удаленная подача питания на расстояние до 100 м в стандартном режиме

Переключение

Аппаратное автосогласование 10/100/1000 Мбит/с и автоматический MDI/MDI-X

Управление потоком для полнодуплексного режима и противодавление для полудуплексного режима

Интегрирует механизм поиска адресов, поддерживающий 4K абсолютных MAC-адресов.

Автоматическое изучение адресов и устаревание адресов

Надежный DIP-переключатель для изоляции портов для предотвращения широковещательного шторма и защиты от спуфинга DHCP

Аппаратное обеспечение

Размер рабочего стола 9 дюймов, высота 1U, возможность монтажа

Светодиодные индикаторы готовности/активности PoE и LINK/ACT

Безвентиляторный дизайн

Внутренний источник питания переменного тока

Поддержка функции Energy-Efficient Ethernet (EEE) (IEEE 802.3az)

Технические характеристики оборудования

Порты 10/100 Мбит/с 8 портов 10/100BASE-TX MDI/MDI-X RJ45

Гигабитные порты 1 порт 10/100/1000BASE-T MDI/MDI-X RJ45

SFP-слот 1 интерфейс 100/1000BASE-X SFP/mini-GBIC

Порт ввода PoE 8 портов с функцией инжектора 802.3af/at PoE (порты с 1 по 8)

Светодиодный дисплей Система:

Питание ( зеленый )

Интерфейс 10/100BASE-TX RJ45:

PoE ( оранжевый , порты 1–8)

LNK/ACT ( зеленый , порты 1–8)

Интерфейс 10/100/1000BASE-T RJ45:

1000 Мбит/с LNK/ACT ( зеленый , порт 9)

Интерфейс 100/1000BASE-X SFP:

1000 Мбит/с LNK/ACT ( зеленый , порт 10)

DIP-переключатель Расстояние 100 м в стандартном режиме

Расстояние 250 м в расширенном режиме (в зависимости от категории кабеля)

Архитектура коммутатора Архитектура коммутатора Store and Forward

Таблица MAC-адресов Таблица MAC-адресов 4K с функцией автоматического обучения

Коммутационная ткань 5,6 Гбит/с

Переключение пропускной способности 4,16 млн пакетов в секунду при 64 байтах

Максимальный размер пакета 9К байт

Управление потоком Противодавление для полудуплекса; Кадр паузы IEEE 802.3x для полного дуплекса

Требования к питанию 100~240 В переменного тока, 2,5 А макс.

Потребляемая мощность 135 Вт, 463,2 БТЕ

Размеры (Ш х Г х В) 220 х 150 х 44 мм

Масса 1220г

Защита от электростатического разряда Контактный разряд ±6 кВ постоянного тока

Воздушный разряд ±8 кВ постоянного тока

Иммунитет к перенапряжению ±4кВ

Питание через Ethernet

Стандарт PoE IEEE 802.3af Power over Ethernet/PSE

IEEE 802.3at Power over Ethernet Plus/PSE

Тип питания PoE Конечный пролет

Назначение контактов питания 1/2 (+), 3/6 (-)

Выходная мощность PoE На порт 52 В постоянного тока, 600 мА. Максимум. 30 Вт (IEEE 802.3at)

на порт 52 В постоянного тока, 300 мА. Максимум. 15,4 Вт (IEEE 802.3af)

Бюджет мощности PoE 120 Вт

Количество ФД, 7 Вт 8

Количество ФД, 15,4 Вт 8

Количество ФД, 30 Вт 4

Стандартное соответствие

Электромагнитная безопасность СЕ, ФКК

Стандартное соответствие

ИЭЭЭ 802.3 Ethernet

ИЭЭЭ 802.3у Быстрый Ethernet

IEEE 802.3ab Гигабитный 1000BASE-T

IEEE 802.3z Гигабитный SX/LX

IEEE 802.3x Управление потоком

IEEE 802.3af Питание через Ethernet

IEEE 802.3at Питание через Ethernet Плюс

Среда

Рабочая среда 0 ~ 50 градусов С

Среда хранения -10 ~ 70 градусов С

Рабочая влажность 5 ~ 95%, относительная влажность, без конденсации

Влажность хранения 5 ~ 95%, относительная влажность, без конденсации
