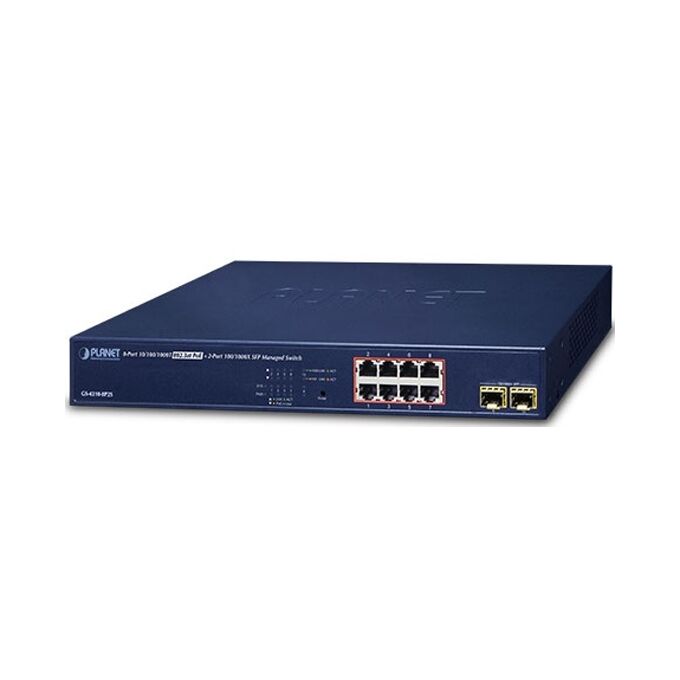

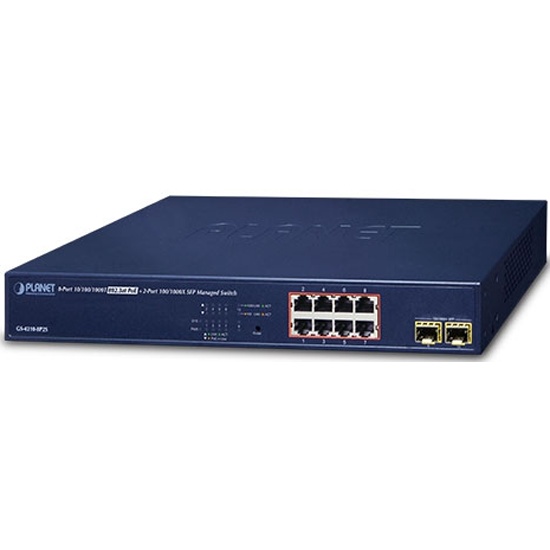

Коммутатор PLANET (GS-4210-8P2S) 8xManaged 802.3at POE+ 1xGigabit Ethernet Switch + 2x100/1000X SFP

Физический порт

8 10/100/1000BASE-T гигабитных медных портов RJ45 с 8-портовым IEEE 802.3at/ af PoE инжектором

2 слота 100/1000BASE-X mini-GBIC/SFP

Питание через Ethernet

Соответствует стандарту IEEE 802.3at Power over Ethernet Plus, PSE конечного диапазона

Обратная совместимость с IEEE 802.3af Power over Ethernet

До 8 портов устройств IEEE 802.3af / 802.3at с питанием

Поддерживает мощность PoE до 36 Вт для каждого порта PoE

Автоматическое определение устройства с питанием (PD)

Защита цепи предотвращает помехи питания между портами

Дистанционное питание до 100 метров в стандартном режиме и 250 м в расширенном режиме

Управление PoE

- Полный контроль бюджета мощности PoE

- Включение/выключение функции PoE для каждого порта

- Приоритет подачи питания на порт PoE

- Ограничение мощности для каждого порта PoE

- Обнаружение классификации PD

- Проверка работоспособности PD

- Расписание PoE

Характеристики уровня 2

Предотвращает потерю пакетов с помощью противодавления (полудуплексный режим) и управления потоком кадров паузы IEEE 802.3x (полнодуплексный режим)

Высокопроизводительная архитектура хранения и пересылки, управление широковещательными штормами, фильтрация runt / CRC устраняет ошибочные пакеты для оптимизации пропускной способности сети.

Поддерживает VLAN

- VLAN с тегом IEEE 802.1Q

- Поддержка подключения к провайдеру (VLAN Q-in-Q) (IEEE 802.1ad)

- Протокол VLAN

- Голосовая VLAN

- Частная VLAN

- Управление VLAN

Поддерживает Протокол Связующего дерева

- STP (протокол связующего дерева)

- RSTP (протокол быстрого связующего дерева)

- MSTP (протокол множественного связующего дерева)

- Защита STP BPDU, фильтрация BPDU и пересылка BPDU

Поддерживает агрегирование ссылок

- Протокол управления агрегацией каналов связи IEEE 802.3ad (LACP)

- Эфирный канал Cisco (статическая магистраль)

Обеспечивает зеркало порта (много-к-1)

Защита от контуров для предотвращения контуров вещания

Качество обслуживания

Ограничение скорости входа и выхода на управление пропускной способностью порта

Поддержка управления штормами

- Широковещательная / Неизвестная одноадресная / Неизвестная многоадресная рассылка

Классификация трафика

- IEEE 802.1p CoS

- Приоритет TOS / DSCP / IP пакетов IPv4/IPv6

Политика строгого приоритета и взвешенного циклического перебора (WRR) CoS

Многоадресная рассылка

Поддерживает отслеживание IPv4 IGMP v2 и v3

Поддерживает отслеживание IPv6 MLD v1, v2

Поддержка режима IGMP-запроса

Фильтрация отслеживающих портов IGMP

Фильтрация отслеживающих портов MLD

Безопасность

Аутентификация

- Аутентификация доступа к сети на основе портов IEEE 802.1X

- Встроенный клиент RADIUS для совместной работы с серверами RADIUS

- RADIUS / TACACS + аутентификация доступа пользователя для входа в систему

Список контроля доступа

- ACL на основе IPv4 / IPv6

- ACL на основе MAC

Безопасность MAC

- Статический MAC

- Фильтрация MAC-адресов

Защита порта для фильтрации записей MAC-адресов источника

Отслеживание DHCP для фильтрации сообщений DHCP, которым не доверяют

Динамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресу

Защита IP-источника предотвращает атаки подмены IP-адресов

Предотвращение DoS-атак

SSH / SSL

Руководство

Управление двойным стеком IPv4 и IPv6

Интерфейс управления коммутатором

- Управление веб-коммутатором

- Интерфейс командной строки Telnet

- Управление коммутаторами SNMP v1 и v2c

- Безопасный доступ по SSH / TLS и SNMP v3

Управление уровнями привилегий пользователя

Встроенный клиент тривиального протокола передачи файлов (TFTP)

BOOTP и DHCP для назначения IP-адреса

Обслуживание системы

- Загрузка / загрузка прошивки через HTTP / TFTP

- Загрузка / выгрузка конфигурации через веб-интерфейс

- Двойные изображения

- Кнопка аппаратного сброса для перезагрузки системы или возврата к заводским настройкам по умолчанию

Протокол сетевого времени SNTP

Диагностика кабелей

Протокол обнаружения канального уровня (LLDP) и LLDP-MED

SNMP-ловушка для уведомления о подключении и отключении интерфейса

Запись сообщений о событиях на удаленный сервер системного журнала

Четыре группы RMON (история, статистика, сигналы тревоги и события)

Утилита интеллектуального обнаружения ПЛАНЕТЫ

Умный вентилятор с регулировкой скорост

Технические характеристики оборудования

Медные порты 8 портов 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Слоты SFP/mini-GBIC 2 интерфейса SFP 100/1000BASE-X

поддерживают двухрежимный режим 100/1000 Мбит/с и DDM

Порт инжектора PoE 8 портов с функцией PoE-инжектора 802.3at / af с портом-1 на порт-8

Архитектура коммутатора Хранить и пересылать

Ткань переключателя 20 Гбит / с / неблокирующий

Пропускная способность коммутатора @64 байта 14,88 Миль в час

Адресная таблица 8 тысяч записей

Общий буфер данных 4,1 мегабит

Управление потоком IEEE 802.3x рамка паузы для полного дуплекса

Противодавление для полудуплекса

Гигантская рама 10 Тысяч байт

Кнопка сброса < 5 секунд: перезагрузка системы

> 5 секунд: заводские настройки по умолчанию

СВЕТОДИОД Система:

PWR x1 ( Зеленый )

СИСТЕМА x1 ( Зеленый

Для каждого порта PoE (от порта 1 до порта 8):

LNK/ACT x1 ( Зеленый )

Используемый PoE x1 ( Оранжевый )

На гигабитный SFP-порт (с порта 9 на порт 10):

1000 LNK/ACT x1 ( Зеленый )

100 LNK/АКТ x1 ( Оранжевый

Требования к питанию 100 ~ 240 В переменного тока, 50/60 Гц, автоматическое определение

Размеры (Ш x Г x В) 330 x 155 x 43,5 мм, высота 1U

Защита от электростатического разряда Контактный разряд 4 кВ постоянного тока

Воздушный разряд 8 кВ постоянного тока

Корпус Металлические

Вес 1687 г

Потребляемая / рассеиваемая мощность 165 Вт (макс.) / 563 BTU

Вентилятор 1 умный вентилятор

Питание через Ethernet

Стандарт PoE IEEE 802.3af / 802.3at PoE + PSE

Тип источника питания PoE Конечный пролет

Выходная мощность PoE На порт 52 В постоянного тока, 36 Вт (макс.)

Назначение контактов питания 1/2(+), 3/6(-)

Бюджет питания PoE 120 Вт (макс.) при 25 ° C

100 Вт (макс.) при 50 ° C

Мощность PoE PD при 9 Вт 8 единиц измерения

Мощность PoE PD при 15 Вт 8 единиц измерения

Мощность PoE PD при 30 Вт 4 единицы

Управление PoE Проверка работоспособности PD

Запланированная утилизация питания

Расписание

PoE Мониторинг использования

PoE Расширение PoE

Функции уровня 2

Зеркальное отображение портов TX / RX / оба

монитора Много-к-1

VLAN VLAN с меткой 802.1Q

До 256 групп VLAN, из 4094 идентификаторов VLAN

802.1ad Протокол голосовой VLAN с туннелированием Q-in-Q

VLAN VLAN

Частная VLAN (защищенный порт)

GVRP

Агрегация ссылок IEEE 802.3ad LACP и статическая магистраль

поддерживают 8 групп магистралей по 8 портов на группу магистралей

Протокол связующего дерева STP, протокол связующего дерева IEEE 802.1D RSTP

, Протокол быстрого связующего дерева IEEE 802.1w

MSTP, Протокол множественного связующего дерева IEEE 802.1s

Отслеживание IGMP IGMP (v2/v3)

отслеживает IGMP-запрос

до 256 групп многоадресной рассылки

Слежка за МЛД Отслеживание MLD (v1/v2), до 256 групп многоадресной рассылки

Список контроля доступа ACL на основе IPv4 / IPv6 / ACL на основе MAC

QoS 8 сопоставление идентификатора с очередями приоритета 8 уровней

- Номер порта

- приоритет 802.1p

- тег VLAN 802.1Q

- Поле DSCP в

классификации трафика IP-пакетов на основе, строгий приоритет и WRR

Безопасность Аутентификация на основе портов IEEE 802.1X

Встроенный RADIUS-клиент для взаимодействия с RADIUS-сервером

RADIUS / TACACS+ аутентификация доступа

пользователя Привязка к IP-MAC-порту

Фильтрация

MAC-адресов Отслеживание статического MAC-адреса

DHCP и опции DHCP 82 Защита

STP BPDU, фильтрация BPDU и пересылка BPDU

Предотвращение DoS-атак

Проверка ARP

Защита источника IP

Функции управления

Основные интерфейсы управления Обновление встроенного программного обеспечения Web browser / Telnet / SNMP v1, v2c

по протоколу HTTP / TFTP через

удаленный / локальный системный журнал сети Ethernet

Системный журнал

LLDP протокол

SNTP

Безопасные интерфейсы управления SSHv1/v2, TLS v1.2, SNMP v3

МИКРОКОНТРОЛЛЕРЫ SNMP RFC 1213 MIB-II

RFC 1215 Общие ловушки

RFC 1493 Мост MIB

RFC 2674 Мост MIB Расширения

RFC 2737 Объект MIB (версия 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 Группа интерфейсов MIB

RFC 3635 Ethernet-подобный MIB

RFC 3621 Power Ethernet MIB

Соответствие стандартам

Соответствие нормативным требованиям FCC Часть 15 Класс A, CE, LVD

Соответствие стандартам IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX / 100BASE-FX

IEEE 802.3z Гигабитный SX / LX

IEEE 802.3ab гигабитный 1000T

IEEE 802.3x управление потоком и противодавление

IEEE 802.3ad порт магистральный с LACP Протокол связующего дерева

IEEE 802.1D

Протокол быстрого связующего дерева IEEE 802.1w Протокол

множественного связующего дерева IEEE 802.1sДревовидный протокол

IEEE 802.1p Класс обслуживания

IEEE 802.1Q Маркировка VLAN

Аутентификация портов IEEE 802.1x Управление сетью

IEEE 802.1ab LLDP

IEEE 802.3af Power over Ethernet

IEEE 802.3at Power over Ethernet Плюс

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP версия 1

RFC 2236 IGMPверсия 2

RFC 3376 IGMP версия 3

RFC 2710 MLD версия 1

RFC 3810 MLD версия 2
