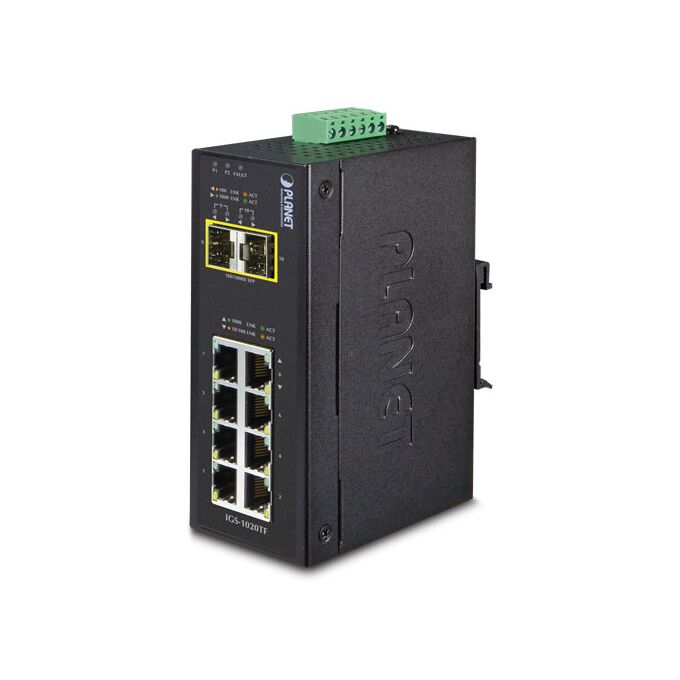

Коммутатор PLANET (IGS-1020TF) 8x10/100/1000T + 2x100/1000X SFP Ethernet Switch

Физический порт

8-портовый разъем 10/100/1000 BASE-T RJ45 с функцией автоматического MDI/MDI-X

2 Слота SFP, поддерживающие автоматическое определение типа трансивера 1000BASE-X и 100BASE-FX

Промышленный корпус и установка

Защита металлического корпуса IP30

Конструкция для монтажа на DIN-рейку и стену

Конструкция резервного питания

- от 12 до 48 В постоянного тока, резервное питание с функцией защиты от обратной полярности - Подходит адаптер питания переменного тока 24 В

Поддерживает защиту от электростатического разряда в сети постоянного тока напряжением 6000 В

рабочая температура от -40 до 75 градусов по Цельсию

Поддерживает энергоэффективную функцию Ethernet (EEE) (IEEE 802.3az)

Информация для заказа

Технические характеристики оборудования

Медные порты 8 x 10/100/1000 BASE-T RJ45 TP

Авто-MDI/MDI-X, автоматическое согласование

Слоты SFP/ mini-GBIC 2 интерфейса SFP 1000BASE-SX/LX/BX (порт-9 и порт-10)

, совместимые с SFP 100BASE-FX

Схема обработки переключателя Хранение и пересылка

Ткань переключателя 20 Гбит/с (неблокирующий)

Пропускная способность коммутатора (пакет в секунду) 14.88Mpps@64bytes

Таблица MAC-адресов 4K записей

Управление потоком Противодавление для полудуплексного

режима IEEE 802.3x пауза кадра для полного дуплекса

Гигантская рама 9216 Байт

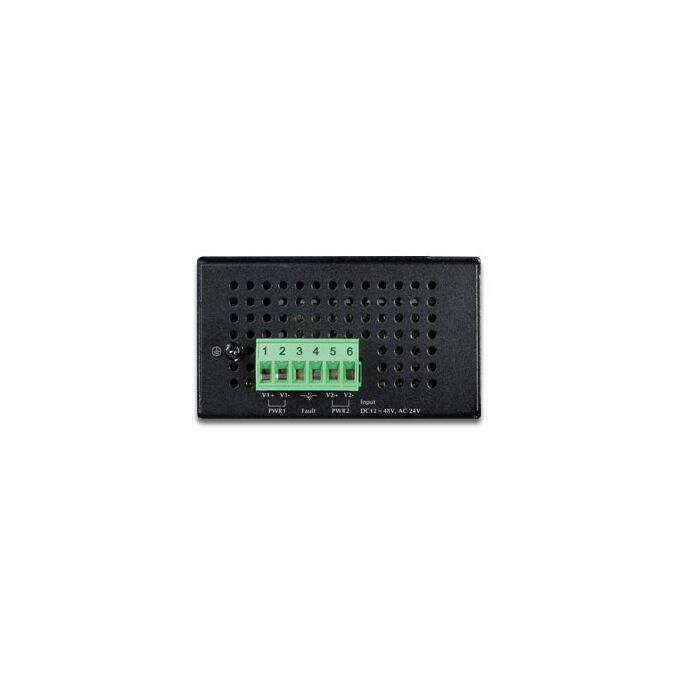

Соединитель Съемный 6-контактный контакт клеммной колодки

, вывод 1/2 для питания 1; Вывод 3/4 для аварийной сигнализации; вывод 5/6 для питания 2

Тревога Обеспечивает один релейный выход для

аварийного отключения питания Возможность передачи тока реле: 1A при 24 В постоянного тока

Светодиодный индикатор 3 светодиода для системы и питания :

зеленый: питание от постоянного тока 1

Зеленый: питание от постоянного тока 2

Красный: неисправность питания

2 светодиода для каждого медного порта (порт-1 ~ порт-8) :

зеленый: 1000 LNK / ACT

Оранжевый: 100 LNK / ACT

2 светодиода для каждого интерфейса Mini-GBIC (порт-9 и порт-10) :

зеленый: 1000 LNK/ ACT

Оранжевый: 100 LNK/ ACT

Защита от электростатического разряда 6 кВ постоянного тока

Корпус Металлический корпус типа IP30

Установка Комплект DIN-рейки и ушко для настенного монтажа

Размеры (Ш x Г x В) 56 x 87 x 135 мм

Вес 540 г

Требования к питанию Резервная мощность постоянного тока 12 ~ 48 В или переменного тока 24

В с функцией защиты от изменения полярности

Потребляемая / рассеиваемая мощность 8,7 Вт / 29,69 БТЕ

Кабель Витая пара

■ 10BASE-T: 2 пары UTP Cat. 3, 4, 5, до 100 метров

■ 100BASE-TX: 2 пары UTP Cat. 5, 5e до 100 метров

■ 1000BASE-T: 4 пары UTP Cat. 5e, 6 до 100 метров

Волоконно-оптический кабель 

■ 1000BASE-SX:

50/125 мкм или 62,5/ 125 мкм многорежимный волоконно-оптический кабель длиной до 550 м

■ 1000BASE-LX:

9/125 мкм однорежимный волоконно-оптический кабель длиной до 10/20/30/40/50/70/120

км (зависит от модуля SFP)

■ 100BASE-FX:

50/125 мкмили 62,5 / 125 мкм многомодовый волоконно-оптический кабель, длиной до

2 километров

9/125 мкм одномодовый волоконно-оптический кабель, длиной до 20/40/60 километров

(зависит от модуля SFP)

Соответствие стандартам

Соответствие стандартам IEEE 802.3 Ethernet/10BASE-T

IEEE 802.3u быстрый Ethernet/100BASE-TX

IEEE 802.3ab Гигабитный Ethernet/1000BASE-T

IEEE 802.3z Гигабитный Ethernet/1000BASE-SX/LX

IEEE 802.3x Полнодуплексное управление потоком

IEEE 802.3az Энергоэффективный Ethernet (EEE)

IEEE 802.1p Cos

Соответствие нормативным требованиям FCC Часть 15 Класс A, CE

Тестирование стабильности IEC 60068-2-32 (свободное падение)

IEC 60068-2-27 (защита от ударов)

IEC 60068-2-6 (защита от вибрации)

Окружающая среда

Температура Эксплуатация: -40 ~ 75 градусов C

Хранение: -40 ~ 75 градусов C

Влажность Эксплуатация: 5 ~ 95% (без конденсации)

Хранение: 5 ~ 95% (без конденсации)
