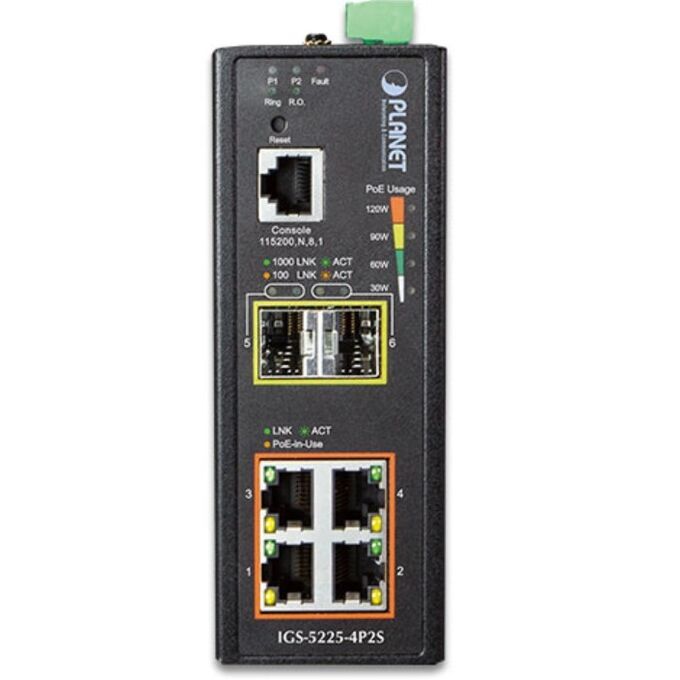

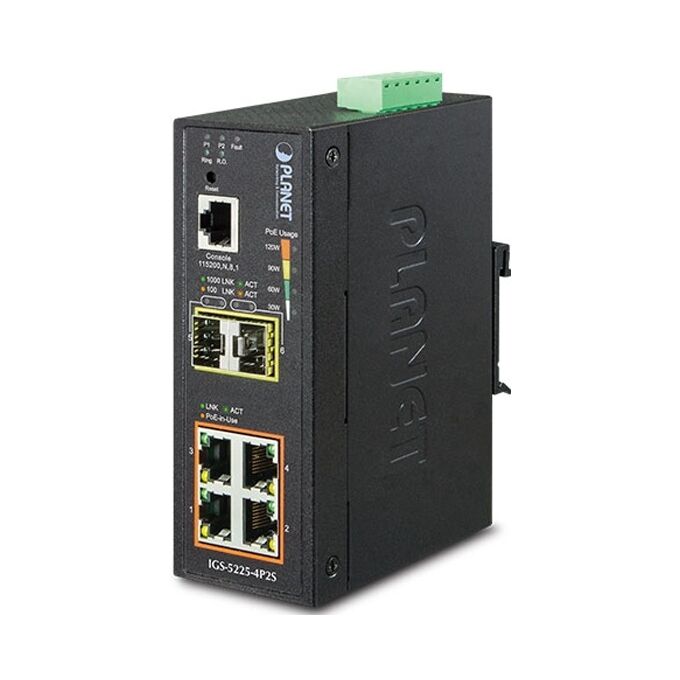

Коммутатор PLANET (IGS-5225-4P2S) 4x1000T 802.3at PoE + 2x100/1000X SFP Full Managed Switch

Физический порт

4 порта 10/100/1000base-T Gigabit Ethernet RJ45 с IEEE 802.3at PoE + инжектор

2 разъема 100/1000BASE-X mini-GBIC/ SFP для автоматического определения типа SFP

Один консольный интерфейс RJ45 для базового управления и настройки

Питание через Ethernet

Соответствует стандарту IEEE 802.3at Power over Ethernet Plus / end-span PSE

До 4 устройств IEEE 802.3af/802.3at с питанием

Поддерживает мощность PoE до 36 Вт для каждого порта PoE

Автоматическое определение устройства с питанием (PD)

Защита цепи предотвращает помехи питания между портами

Дистанционное питание до 100 м

Функции управления PoE

- Полный контроль бюджета мощности PoE

- Включение/выключение функции PoE для каждого порта

- Управление в режиме администратора PoE

- Приоритет подачи питания на порт PoE

- Ограничение мощности на порт PoE

- Обнаружение классификации PD

Интеллектуальные функции PoE

- Контроль порога температуры

- Контроль порога использования PoE

- Проверка работоспособности PD

- Расписание PoE

Промышленный протокол

Modbus TCP для мониторинга в режиме реального времени в системе SCADA

IEEE 1588v2 PTP (протокол точного времени)

Промышленный корпус и установка

Металлический корпус IP40

Конструкции для монтажа на DIN-рейку и стену

48 ~ 56 В постоянного тока, резервное питание с функцией защиты от обратной полярности

Поддерживает защиту от электростатического разряда в сети постоянного тока напряжением 6000 В

рабочая температура от -40 до 75 градусов C

Особенности слоя 2

Высокая производительность архитектуры хранения и пересылки, а также фильтрация runt / CRC устраняет ошибочные пакеты для оптимизации пропускной способности сети

Поддержка управления штормами

- Широковещательная / Многоадресная / Одноадресная передача

Поддерживает VLAN

- VLAN с тегом IEEE 802.1Q

- До 255 групп VLAN из 4094 идентификаторов VLAN

- Поддержка подключения к провайдеру (VLAN Q-in-Q) (IEEE 802.1ad)

- Граница частной VLAN (PVE)

- VLAN на основе протокола

- VLAN на базе MAC

- Голосовая сеть VLAN

- GVRP (протокол регистрации GARP VLAN)

Поддерживает протокол связующего дерева

- Протокол связующего дерева IEEE 802.1D (STP)

- Протокол быстрого связующего дерева IEEE 802.1w (RSTP)

- Протокол множественного связующего дерева IEEE 802.1s (MSTP), связующее дерево по VLAN

- Предохранитель BPDU

Поддерживает агрегацию ссылок

- Протокол управления агрегацией каналов связи 802.3ad (LACP)

- Эфирный канал Cisco (статическая магистраль)

- Максимум 2 группы магистралей с 2 портами на группу магистралей

- Пропускная способность до 4 Гбит/с (дуплексный режим)

Обеспечивает зеркало порта (много к 1)

Зеркальное отображение портов для мониторинга входящего или исходящего трафика на определенном порту

Защита от контуров для предотвращения контуров вещания

Поддерживает ERPS (Ethernet Ring Protection Switching)

Совместим с Cisco Uni-directional link detection (UDLD), который отслеживает соединение между двумя коммутаторами и блокирует порты на обоих концах соединения, если соединение прерывается в любой точке между двумя устройствами

Протокол обнаружения канального уровня (LLDP)

Особенности IP-маршрутизации уровня 3

Поддерживает максимум 32 статических маршрута и суммирование маршрутов

Качество обслуживания

Регулятор скорости входа и выхода для каждого порта

8 очередей приоритета на всех портах коммутатора

Классификация трафика

- IEEE 802.1p CoS

- Приоритет IP TOS / DSCP / IP

- Номер порта IP TCP/UDP

- Типичное сетевое приложение

Политика строгого приоритета и взвешенного циклического перебора (WRR) CoS

Поддерживает QoS и управление пропускной способностью входа / выхода на каждом порту

Контроль дорожного движения на порту коммутатора

Замечание DSCP

Многоадресная рассылка

Поддерживает отслеживание IPv4 IGMP v1, v2 и v3

Поддерживает отслеживание IPv6 MLD v1 и v2

Поддержка режима запроса

Фильтрация отслеживающих портов IGMP

Фильтрация отслеживающих портов MLD

MVR (регистрация VLAN многоадресной рассылки)

Безопасность

Аутентификация

- Аутентификация доступа к сети на основе портов /MAC на основе стандарта IEEE 802.1x

- Встроенный клиент RADIUS для взаимодействия с серверами RADIUS

- Аутентификация доступа пользователей TACACS+ login

- Аутентификация доступа пользователей RADIUS/ TACACS+

Список контроля доступа

- Список управления доступом на основе IP (ACL)

- Список управления доступом на основе MAC

Привязка MAC / IP-адреса источника

Отслеживание DHCP для фильтрации сообщений DHCP, которым не доверяют

Динамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресу

Защита IP-источника предотвращает атаки подмены IP-адресов

Управление доступом к IP-адресам для предотвращения несанкционированного вторжения

Руководство

Управление двойным стеком IPv4 и IPv6

Интерфейсы управления коммутаторами

- Интерфейс командной строки консоли / Telnet

- Управление веб-коммутатором

- Управление коммутаторами SNMP v1 и v2c

- Безопасный доступ по SSH / SSL и SNMP v3

Управление SNMP

- Четыре группы RMON (история, статистика, сигналы тревоги и события)

- Ловушка SNMP для уведомления о подключении и отключении интерфейса

Управление IPv6 IP-адресом / NTP/DNS

Встроенный клиент тривиального протокола передачи файлов (TFTP)

BOOTP и DHCP для назначения IP-адреса

Обслуживание системы

- Загрузка / загрузка прошивки через HTTP / TFTP

- Кнопка сброса для перезагрузки системы или возврата к заводским настройкам по умолчанию

- Двойные изображения

Ретрансляция DHCP и опция DHCP 82

DHCP-сервер

Управление уровнями привилегий пользователя

Протокол сетевого времени (NTP)

SFP- DDM (цифровой диагностический монитор)

Сетевая диагностика

- Удаленный пинг ICMPv6/ICMPv4

- Технология диагностики кабелей обеспечивает механизм обнаружения и сообщения о потенциальных проблемах с прокладкой кабелей

Утилита интеллектуального обнаружения PLANET для управления развертыванием

Технические характеристики оборудования

Медные порты 4 порта 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Слоты SFP / mini-GBIC 2 интерфейса SFP 1000BASE-SX / LX / BX (порт-5- порт-6)

, совместимые с SFP 100BASE-FX

Порт инжектора PoE 4 порта с функцией инжектора PoE 802.3at/af с портом-1 на порт-8

Консоль 1 x последовательный порт RJ45-RS232 (115200, 8, N, 1)

Архитектура коммутатора Сохранение и пересылка

Ткань переключателя 12 Гбит / с / без блокировки

Пропускная способность (пакет в секунду) 8,928Mpps @ 64 байта пакета

Таблица адресов 8 тысяч записей, автоматическое изучение адреса источника и старение

Общий буфер данных 4 Мбит

Управление потоком IEEE 802.3x рамка паузы для полного дуплекса

Противодавление для полудуплекса

Гигантская рама 9 КБ

Кнопка сброса <5 секунд: перезагрузка системы

> 5 секунд: заводские настройки по умолчанию

Защита от электростатического разряда 6 кВ постоянного тока

Корпус Металлический корпус IP40

Установка Комплект для монтажа на DIN-рейку и на стену

Соединитель Съемная 6-контактная клеммная колодка для ввода питания

, вывод 1/2 для питания 1, вывод 3/4 для аварийной сигнализации, вывод 5/6 для питания 2

Тревога Один релейный выход для отключения питания. Способность реле сигнализации переносить ток: 1A при 24 В постоянного тока

Светодиодный индикатор Система:

питание 1 (зеленый)

Питание 2 (зеленый)

Аварийный сигнал о неисправности (красный)

Кольцо (зеленый)

Владелец кольца (зеленый)

на 10/100/1000 Т RJ45 PoE + Порты:

PoE-in-Use (оранжевый)

LNK / ACT (зеленый)

на интерфейс SFP:

100 LNK / ACT (оранжевый)

1000 LNK/ACT (зеленый)

Размеры (Ш x Г x В) 50 x 87,8 x 135

Вес 610 г

Требования к питанию Двойной 48 ~ 56 В постоянного тока (рекомендуется> 51 В постоянного тока для выхода PoE +)

Потребляемая мощность Макс. 6,2 Вт/26,76 БТЕ (включение без подключения)

Макс. 151,8 Вт/520,82 БТЕ (полная загрузка с функцией PoE)

Питание через Ethernet

Стандарт PoE IEEE 802.3при подаче питания через Ethernet Plus /PSE

Тип источника питания PoE Конечный пролет

Выходная мощность PoE - На порт 48 В ~ 51 В постоянного тока (в зависимости от источника питания), макс. 15,4 Вт

стандарта IEEE 802.3at

- на порт 51 В ~ 56 В постоянного тока (в зависимости от источника питания), макс. 36 Вт

Назначение контактов питания 1/2(+), 3/6(-)

Бюджет питания PoE Двойная потребляемая мощность: максимум 144 Вт (в зависимости от потребляемой мощности)

Макс. Количество PDS класса 2 4

Макс. Количество PDS класса 3 4

Макс. Количество PDS класса 4 4

Функция уровня 2

Основные интерфейсы управления Консоль; Telnet; Веб-браузер; SNMP v1, v2c

Безопасные интерфейсы управления SSH, SSL, SNMP v3

Конфигурация порта Отключение/включение

автоматического согласования портов 10/100/1000 Мбит/с выбор полного и полудуплексного режимов

Управление потоком отключение/включение

управления режимом энергосбережения

Состояние порта Отображение скорости каждого порта в дуплексном режиме, состояния соединения, состояния управления потоком, состояния

автоматического согласования, состояния магистрали

Зеркальное отображение портов TX / RX / оба

монитора 1 к 1

VLAN VLAN на основе тегов IEEE 802.1Q, до 255 групп VLAN

Туннелирование IEEE 802.1ad Q-in-Q

Частная VLAN Edge (PVE)

VLAN на основе протокола MAC VLAN

Голосовая VLAN VLAN

MVR (многоадресная регистрация VLAN)

GVRP

До 255 групп VLAN из 4094 идентификаторов VLAN

Агрегация ссылок IEEE 802.3ad LACP / статическая магистраль

поддерживает 2 группы магистралей с 2 портами на группу магистралей

QoS Основанный на классификации трафика, строгий приоритет и

8-уровневый приоритет WRR для коммутации

- Номер порта

- приоритет 802.1p

- метка VLAN 802.1Q

- Поле DSCP / TOS в IP-пакете

Отслеживание IGMP Отслеживание IPv4 IGMP (v1/v2/v3), до 255 групп многоадресной

рассылки Поддержка режима запроса IPv4 IGMP

Слежка за MLD Отслеживание IPv6 MLD (v1/v2), до 255 групп многоадресной

рассылки Поддержка режима запроса IPv6 MLD

Список контроля доступа ACL на основе IP / ACL на основе MAC

До 123 записей

Управление полосой пропускания Входное управление пропускной способностью на порт

: 500 КБ ~ 1000 Мбит

/ с Выходное управление: 500 КБ ~ 1000 Мбит / с

МИКРОКОНТРОЛЛЕРЫ SNMP RFC 1213 MIB-II

IF-MIB

RFC 1493 Мост MIB

RFC 1643 Ethernet MIB

RFC 2863 Интерфейс MIB

RFC 2665 Эфирный MIB

RFC 2819 RMON MIB (группы 1, 2, 3 и 9)

RFC 2737 Объект MIB

RFC 2618 Клиент RADIUS MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Фреймворки-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Функция уровня 3

IP-интерфейсы Максимум 8 интерфейсов VLAN

Таблица маршрутизации Максимум 32 записи маршрута

Протоколы маршрутизации Статическая маршрутизация программного обеспечения IPv4, статическая маршрутизация программного обеспечения

IPv6

Соответствие стандартам

Соответствие нормативным требованиям FCC Часть 15 Класс A, CE

Тестирование стабильности IEC60068-2-32 (свободное падение)

IEC60068-2-27 (удар)

IEC60068-2-6 (вибрация)

Соответствие стандартам IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX / 100BASE-FX

IEEE 802.3z Гигабитный SX / LX

IEEE 802.3ab гигабитный 1000T

IEEE 802.3x управление потоком и противодавление

IEEE 802.3ad порт магистральный с LACP Протокол связующего дерева

IEEE 802.1D

Протокол быстрого связующего дерева IEEE 802.1w Протокол

множественного связующего дерева IEEE 802.1sДревовидный протокол

IEEE 802.1p Класс обслуживания

IEEE 802.1Q Маркировка VLAN

IEEE 802.1ad Укладка VLAN Q-in-Q

Аутентификация портов IEEE 802.1X Управление сетью

IEEE 802.1ab LLDP

IEEE 802.3af Питание через Ethernet

IEEE 802.3at Питание через Ethernet плюс

IEEE 1588 PTPv2

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

ITU G.8032 ERPS Кольцо

Окружающая среда

Рабочая температура -40 ~ 75 градусов C

Температура хранения 40 ~ 85 градусов C
