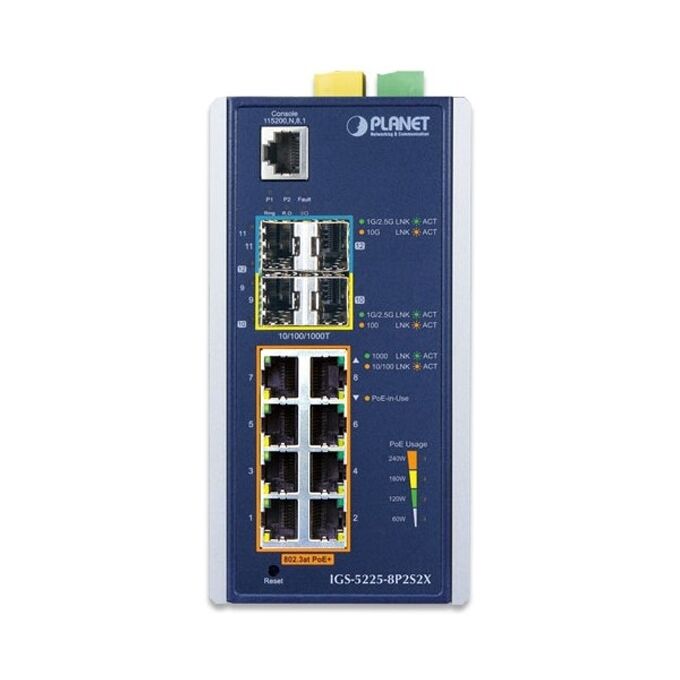

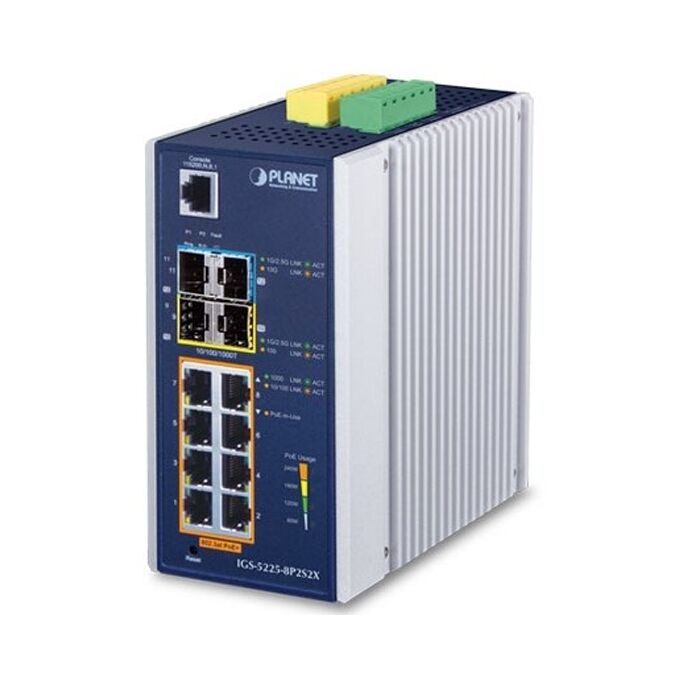

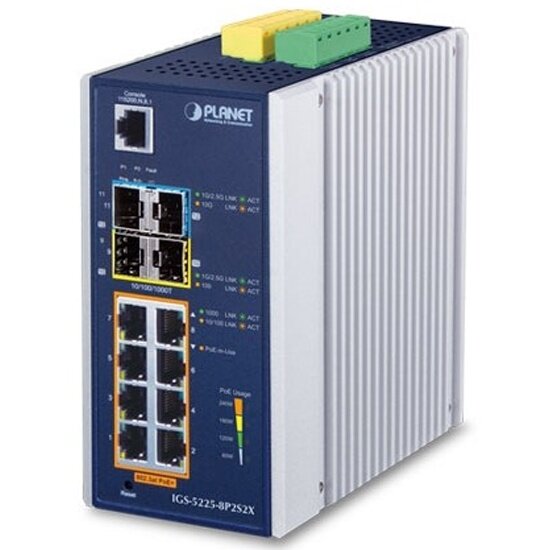

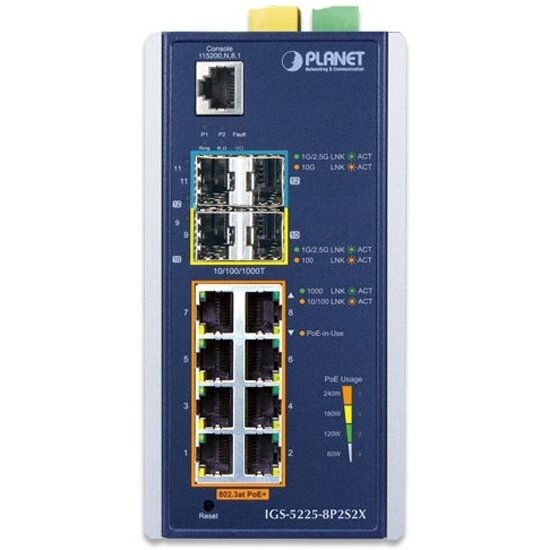

Коммутатор PLANET (IGS-5225-8P2S2X) IP30 Industrial L2+/L4 8-Port 1000T 802.3at PoE+ 2-port 100/1000X SFP + 2-port 10G SFP+ Full Managed Switch

Физический порт

Восемь портов 10/100/1000BASE-T Gigabit Ethernet RJ45 с функцией инжектора IEEE 802.3at PoE+

2 слота 100/1000/2500BASE-X mini-GBIC/SFP для автоматического определения типа SFP

2 слота 10GBASE-SR/LR SFP+ , обратно совместимые с 1000BASE-SX/LX/BX и 2500BASE-X SFP

Один консольный интерфейс RJ45 для базового управления и настройки

Питание через Ethernet

Соответствует IEEE 802.3at Power over Ethernet Plus/end-span PSE

Питание до 8 устройств IEEE 802.3af/802.3at

Поддерживает мощность PoE до 36 Вт для каждого порта PoE.

Автоматическое определение питаемого устройства (PD)

Защита цепи предотвращает помехи питания между портами

Удаленная подача питания до 100 м

Функции управления PoE

Полный контроль бюджета мощности PoE

Включение/отключение функции PoE для каждого порта

Управление PoE в режиме администратора

Приоритет питания порта PoE

Ограничение мощности на порт PoE

Обнаружение классификации ЧР

Интеллектуальные функции PoE

Контроль температурного порога

Контроль порога использования PoE

PD жив проверить

График PoE

Промышленный протокол

Modbus TCP для мониторинга в режиме реального времени в системе SCADA

IEEE 1588v2 PTP (протокол точного времени)

Промышленный корпус и установка

Алюминиевый корпус IP30

DIN-рейка и настенное крепление

48 ~ 56 В постоянного тока, резервное питание с защитой от обратной полярности

Поддерживает защиту Ethernet от электростатического разряда 6000 В постоянного тока

Рабочая температура от -40 до 75 градусов C

Цифровой вход и цифровой выход

2 цифровых входа (DI)

2 цифровых выхода (DO)

Интеграция датчиков в систему автоматической сигнализации

Передача тревоги в IP-сеть по электронной почте и ловушке SNMP

Функции уровня 2

Предотвращает потерю пакетов с помощью противодавления (полудуплекс) и управления потоком кадров с паузой IEEE 802.3x (полный дуплекс).

Высокая производительность архитектуры Store-and-Forward и фильтрация runt/CRC, которая устраняет ошибочные пакеты для оптимизации пропускной способности сети.

Поддержка управления штормом

Широковещательный/многоадресный/одноадресный

Поддерживает виртуальную локальную сеть

VLAN с тегами IEEE 802.1Q

До 4000 групп VLAN из 4095 идентификаторов VLAN

Поддержка Provider Bridging (VLAN Q-in-Q) (IEEE 802.1ad)

Частная граница VLAN (PVE)

VLAN на основе протокола

VLAN на базе MAC

Голосовая виртуальная локальная сеть

GVRP (протокол регистрации GARP VLAN)

Поддерживает протокол связующего дерева

Протокол связующего дерева IEEE 802.1D (STP)

Протокол быстрого связующего дерева IEEE 802.1w (RSTP)

IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), связующее дерево по VLAN

Защита BPDU

Поддерживает агрегацию ссылок

Протокол управления агрегацией каналов 802.3ad (LACP)

Эфирный канал Cisco (статический транк)

Максимум 6 транковых групп с 4 портами на транковую группу

Пропускная способность до 16 Гбит/с (дуплексный режим)

Обеспечивает зеркало портов (многие к 1)

Зеркальное отображение портов для мониторинга входящего или исходящего трафика на определенном порту.

Защита от петель, чтобы избежать петель вещания

Поддерживает ERPS (защитное переключение Ethernet-кольца)

Совместимость с обнаружением однонаправленного канала связи Cisco (UDLD), который отслеживает канал между двумя коммутаторами и блокирует порты на обоих концах канала в случае сбоя канала в любой точке между двумя устройствами.

Протокол обнаружения канального уровня (LLDP)

Функции IP-маршрутизации уровня 3

Поддерживает до 128 статических маршрутов и суммирование маршрутов.

Протокол динамической маршрутизации IPv4 поддерживает OSPFv2.

Аппаратная статическая маршрутизация IPv4/IPv6

Интерфейс маршрутизации обеспечивает режим маршрутизации для каждой VLAN

Качество обслуживания

Ingress Shaper и Egress Rate Limit для управления пропускной способностью порта

8 приоритетных очередей на всех портах коммутатора

Классификация трафика

IEEE 802.1p CoS

Приоритет TOS/DSCP/IP для пакетов IPv4/IPv6

IP номер порта TCP/UDP

Типичное сетевое приложение

Политики CoS со строгим приоритетом и взвешенным циклическим перебором (WRR)

Поддерживает управление пропускной способностью QoS и вход/выход на каждом порту

Политики ограничения трафика на порту коммутатора

DSCP-маркировка

Мультикаст

Поддерживает отслеживание IGMP v1, v2 и v3

Поддерживает отслеживание MLD v1 и v2

Поддержка режима запросов

Фильтрация портов IGMP snooping

Фильтрация портов отслеживания MLD

Поддержка многоадресной регистрации VLAN (MVR)

Безопасность

Аутентификация

IEEE 802.1x Аутентификация доступа к сети на основе портов/MAC-адресов

Встроенный клиент RADIUS для взаимодействия с серверами RADIUS.

Пользователи входа в систему TACACS+ получают доступ к аутентификации

Аутентификация доступа пользователей RADIUS/TACACS+

Список контроля доступа

Список управления доступом на основе IP (ACL)

Список контроля доступа на основе MAC-адресов

Привязка исходного MAC/IP-адреса

DHCP Snooping для фильтрации недоверенных DHCP-сообщений

Динамическая проверка ARP отбрасывает пакеты ARP с недопустимым MAC-адресом для привязки IP-адреса.

IP Source Guard предотвращает атаки с подменой IP-адресов

Управление доступом по IP-адресу для предотвращения несанкционированного проникновения

Управление

Управление двойным стеком IPv4 и IPv6

Интерфейсы управления коммутатором

Консоль/интерфейс командной строки Telnet

Управление веб-переключателем

Управление коммутатором SNMP v1 и v2c

Безопасный доступ по SSH, TLS, SSL и SNMP v3

SNMP-управление

Четыре группы RMON (история, статистика, тревоги и события)

Ловушка SNMP для уведомлений интерфейса Link Up и Link Down

IPv6 IP-адрес/NTP/DNS управление

Встроенный клиент Trivial File Transfer Protocol (TFTP)

BOOTP и DHCP для назначения IP-адреса

Обслуживание системы

Загрузка/загрузка прошивки через HTTP/TFTP

Кнопка сброса для перезагрузки системы или возврата к заводским настройкам

Двойные изображения

Ретрансляция DHCP и опция DHCP 82

DHCP-сервер

Управление уровнями привилегий пользователей

Протокол сетевого времени (NTP)

SFP-DDM (цифровой диагностический монитор)

Диагностика сети

Удаленная проверка связи ICMPv6/ICMPv4

Технология диагностики кабелей предоставляет механизм для обнаружения потенциальных проблем с кабелями и сообщения о них.

Система PLANET NMS и утилита Smart Discovery для управления развертыванием

Удаленная сигнализация SMTP/Syslog

Системный журнал

Технические характеристики оборудования

Аппаратная версия 3

Медные порты 8 портов 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X

Слоты SFP/mini-GBIC 2 интерфейса 1000BASE-SX/LX/BX SFP (Port-9 и Port-10)

Совместимость с 100BASE-FX и 2500BASE-X SFP

Слоты SFP+ 2 интерфейса 10GbBASE-SR/LR SFP+ (Port-11 и Port-12)

Совместимость с приемопередатчиками 1000BASE-SX/LX/BX и 2500BASE-X SFP

Порт инжектора PoE 8 портов с функцией инжектора 802.3at/af PoE с портами с 1 по 8

Приставка 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1)

Кнопка сброса < 5 секунд: перезагрузка системы

> 5 секунд: заводские настройки

Защита от электростатического разряда 6кВ постоянного тока

Корпус Алюминиевый корпус IP30

Установка Комплект DIN-рейки и комплект для настенного монтажа

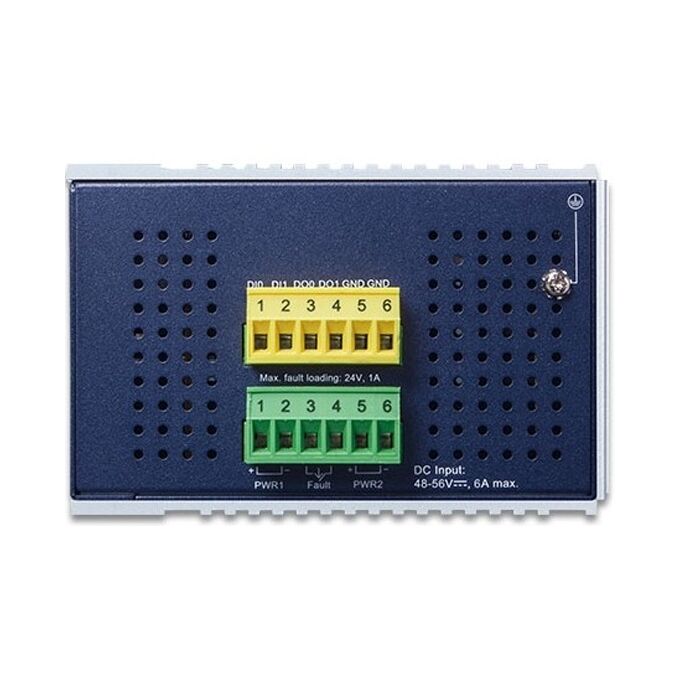

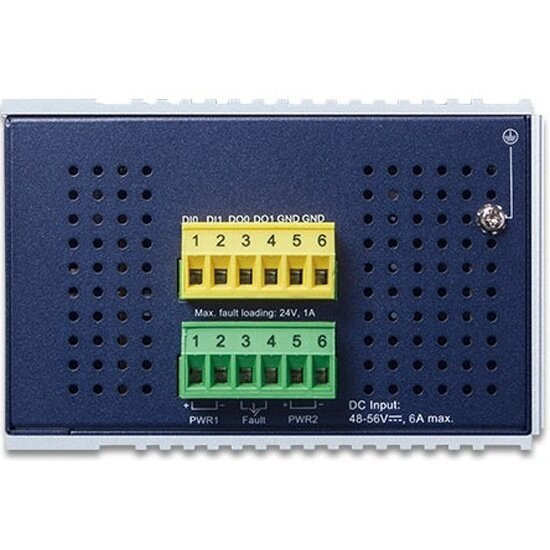

Соединитель Съемная 6-контактная клеммная колодка для ввода питания.

Контакт 1/2 для питания 1, контакт 3/4 для аварийного сигнала, контакт 5/6 для питания 2.

Съемная 6-контактная клеммная колодка для интерфейса DI/DO.

Контакт 1/2 для DI 1. & 2, контакт 3/4 для DO 1 и 2, контакт 5/6 для GND

Тревога Один релейный выход для отключения питания. Переносимость тока реле сигнализации: 1 А при 24 В постоянного тока

2 цифровых входа (DI) Уровень 0: -24 В~2,1 В (±0,1 В)

Уровень 1: 2,1 В~24 В (±0,1 В)

Входная нагрузка до 24 В пост. тока, макс. 10 мА.

2 цифровых выхода (DO) Открытый коллектор на 24 В пост. тока, макс. 100 мА.

Размеры (Ш х Г х В) 72 х 107 х 152 мм

Масса 1684г

Требования к питанию Двойной 48 ~ 56 В постоянного тока (рекомендуется > 51 В постоянного тока для выхода PoE+)

Потребляемая мощность Максимум. 11,1 Вт/37,87 БТЕ (питание без подключения)

Макс. 306 Вт/1043,46 БТЕ (полная нагрузка с функцией PoE)

Светодиодный индикатор Система:

Питание 1 (Зеленый)

Питание 2 (Зеленый)

Аварийный сигнал (Красный)

Звонок (Зеленый)

RO (Зеленый)

DIDO (Красный)

На 10/100/1000T Порты RJ45:

LNK/ACT (Зеленый)

PoE In-Use (Оранжевый ) )

На интерфейс 100/1000/2500BASE-X SFP:

1G/2,5G LNK/ACT (зеленый)

100 LNK/ACT (оранжевый)

На интерфейс SFP+:

1G/2,5G LNK/ACT (зеленый)

10G LNK/ACT (оранжевый)

Переключение

Архитектура коммутатора Хранить и пересылать

Коммутационная ткань 66 Гбит/с/без блокировки

Пропускная способность (пакетов в секунду) 49,107 миллионов пакетов в секунду @ 64 байта пакета

Таблица адресов 32 тыс. записей, автоматическое изучение и устаревание исходного адреса

Общий буфер данных 16 Мбит

Гигантская рама 10Кбайт

Управление потоком Кадр паузы IEEE 802.3x для полного дуплекса

Противодавление для полудуплекса

Питание через Ethernet

Стандарт PoE IEEE 802.3at Power over Ethernet Plus/PSE

Тип питания PoE Конечный пролет

Выходная мощность PoE Стандарт IEEE 802.3af

— на порт 48–51 В постоянного тока (в зависимости от источника питания), макс. 15,4 Вт

Стандарт IEEE 802.3at

— на порт 51–56 В пост. тока (в зависимости от источника питания), макс. 36 Вт

Назначение контактов питания 1/2(+), 3/6(-)

Бюджет мощности PoE Двойная потребляемая мощность: максимум 240 Вт (в зависимости от потребляемой мощности)

Максимум. количество PD класса 2 8

Максимум. количество PD класса 3 8

Максимум. количество PD класса 4 8

Функция уровня 3

IP-интерфейсы Максимум. 128 интерфейсов VLAN

Таблица маршрутизации Максимум. 128 записей маршрутизации

Протоколы маршрутизации Аппаратная статическая маршрутизация IPv4 Статическая аппаратная маршрутизация

IPv6

Динамическая маршрутизация IPv4 OSPFv2

Функция уровня 2

Конфигурация порта Отключение/включение порта

Автоматическое согласование 10/100/1000 Мбит/с Выбор полнодуплексного и полудуплексного режима

Управление потоком отключение/включение

Статус порта Отображение режима скорости дуплекса каждого порта, состояния соединения, состояния управления потоком, состояния

автоматического согласования, состояния транка

Зеркалирование портов TX/RX/оба

монитора «многие к 1»

ВЛАН VLAN на основе тегов IEEE 802.1Q

Туннелирование IEEE 802.1ad Q-in-Q

Частная VLAN Edge (PVE)

VLAN на основе MAC-адресов VLAN

на основе протокола

Voice VLAN

MVR (регистрация многоадресной VLAN)

GVRP (протокол регистрации GARP VLAN)

До 4 тыс. групп VLAN , из 4094 идентификаторов VLAN

Агрегация ссылок IEEE 802.3ad LACP/статическая соединительная линия

Поддерживает 6 групп соединительных линий с 4 портами на группу соединительных линий

качество обслуживания На основе классификации трафика, строгого приоритета и

8-уровневого приоритета WRR для коммутации

- Номер порта

- Приоритет 802.1p

- Тег 802.1Q VLAN

- Поле DSCP/TOS в IP-пакете

IGMP-отслеживание Отслеживание IPv4 IGMP (v1/v2/v3), поддержка до 255 многоадресных групп

IPv4 IGMP querier mode

Отслеживание MLD Отслеживание IPv6 MLD (v1/v2), поддержка до 255 многоадресных групп

IPv6 MLD querier mode

Список контроля доступа ACL на основе IP/MAC

До 512 записей

Контроль пропускной способности Управление полосой пропускания

на

каждом порту

Управление коммутатором

Основные интерфейсы управления Приставка; телнет; Веб-браузер; SNMP v1, v2c

Безопасные интерфейсы управления SSHv2, TLSv1.2, SSL, SNMP v3

MIB SNMP RFC 1213 MIB-II

IF-MIB

RFC 1493 Bridge MIB

RFC 1643 Ethernet MIB

RFC 2863 Interface MIB

RFC 2665 Ether-Like MIB

RFC 2819 RMON MIB (группы 1, 2, 3 и 9)

RFC 2737 Entity MIB

RFC 2618 RADIUS Client MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Соответствие стандартам

Соответствие нормативным требованиям FCC, часть 15, класс A, CE

Тестирование стабильности IEC60068-2-32 (свободное падение)

IEC60068-2-27 (удар)

IEC60068-2-6 (вибрация)

Соответствие стандартам IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX IEEE 802.3ab

Gigabit 1000T IEEE

802.3x управление потоком и обратное давление w Протокол Rapid Spanning Tree Протокол IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Класс обслуживания IEEE 802.1Q Тегирование VLAN IEEE 802.1ad Q-in-Q Объединение VLAN в стек IEEE 802.1X Аутентификация портов Управление сетью IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 1588 PTPv2
